公布日：2023.09.22
申请日：2023.08.10
分类号：B01F35/71(2022.01)I;B01F35/12(2022.01)I;B01F33/841(2022.01)I;B01F27/091(2022.01)I
摘要
本发明公开了一种废水处理的一体化复合剂混合设备，包括混合外筒和支撑架，所述混合外筒设置在支撑架内部并与支撑架内壁固定连接，还包括搅拌装置，该搅拌装置设置在混合外筒内部，所述搅拌装置底部固定连接有驱动电机，所述驱动电机设置在混合外筒底部并与混合外筒底部固定连接，所述驱动电机的驱动轴贯穿混合外筒底部并通过密封轴承与混合外筒底部转动连接，本发明涉及废水处理复合剂混合技术领域。该一种废水处理的一体化复合剂混合设备，使得搅拌装置在对混合外筒内部的物料进行搅拌时能够充分对底部的物料进行搅拌，避免物料沉淀在底部导致混合外筒内部混合物料上下浓度不同的情况。
权利要求书

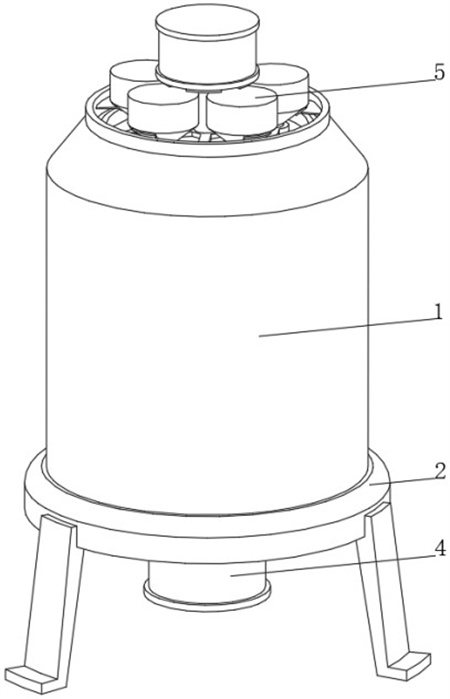

1.一种废水处理的一体化复合剂混合设备，包括混合外筒（1）和支撑架（2），所述混合外筒（1）设置在支撑架（2）内部并与支撑架（2）内壁固定连接，其特征在于：还包括搅拌装置（3），该搅拌装置（3）设置在混合外筒（1）内部，所述搅拌装置（3）底部固定连接有驱动电机（4），所述驱动电机（4）设置在混合外筒（1）底部并与混合外筒（1）底部固定连接，所述驱动电机（4）的驱动轴贯穿混合外筒（1）底部并通过密封轴承与混合外筒（1）底部转动连接；进料装置（5），该进料装置（5）设置在混合外筒（1）顶部，所述进料装置（5）通过支架与混合外筒（1）顶部固定连接，所述进料装置（5）用于向混合外筒（1）内部添加物料。
2.根据权利要求1所述的一种废水处理的一体化复合剂混合设备，其特征在于：所述进料装置（5）包括限位圈（51），所述限位圈（51）内壁转动连接有转动圈（52），所述转动圈（52）内壁固定连接有转动支架（53），所述转动支架（53）内壁固定连接有缓存筒（54），所述缓存筒（54）设置有多组并且均匀分布在转动支架（53）上，所述缓存筒（54）底部连通有排料管（55），所述缓存筒（54）顶部固定连接有固定架（56），所述固定架（56）顶部固定连接有进料电机（57），所述进料电机（57）的驱动轴与转动支架（53）顶部中心位置固定连接。
3.根据权利要求2所述的一种废水处理的一体化复合剂混合设备，其特征在于：所述限位圈（51）设置在混合外筒（1）顶部并与混合外筒（1）内部连通，所述排料管（55）底部延伸至混合外筒（1）内部。
4.根据权利要求2所述的一种废水处理的一体化复合剂混合设备，其特征在于：所述缓存筒（54）顶部连通有进料嘴，所述限位圈（51）底部与混合外筒（1）内部连通。
5.根据权利要求2所述的一种废水处理的一体化复合剂混合设备，其特征在于：所述排料管（55）包括管体（551），所述管体（551）一侧开设有排料孔（552），所述管体（551）上远离排料孔（552）的一侧固定连接有弧形弹簧（553），所述管体（551）一侧设置有弧形板（554），所述弧形板（554）的内侧壁固定连接有密封堵头（555），所述弧形板（554）靠近密封堵头（555）的一侧正对排料孔（552），所述弧形板（554）两侧均与弧形弹簧（553）固定连接。
6.根据权利要求5所述的一种废水处理的一体化复合剂混合设备，其特征在于：所述管体（551）顶部与缓存筒（54）底部连通，所述排料孔（552）和密封堵头（555）均设置有多组并且一一对应。
7.根据权利要求1所述的一种废水处理的一体化复合剂混合设备，其特征在于：所述搅拌装置（3）包括搅拌轴（31），所述搅拌轴（31）上套设并固定连接有搅拌支架（32），所述搅拌支架（32）顶部固定连接有倾斜板（33），所述倾斜板（33）两侧均固定连接有聚水板（34），所述搅拌支架（32）底部固定连接有刮板（35），所述刮板（35）顶部固定连接有竖杆（36），所述竖杆（36）设置有多组并且均匀分布在刮板（35）顶部。
8.根据权利要求7所述的一种废水处理的一体化复合剂混合设备，其特征在于：所述搅拌轴（31）底部与驱动电机（4）的驱动轴固定连接，所述刮板（35）底部贴在混合外筒（1）内部底部并与混合外筒（1）内壁底部滑动连接。
9.根据权利要求7所述的一种废水处理的一体化复合剂混合设备，其特征在于：所述倾斜板（33）与竖直方向成夹角倾斜，所述倾斜板（33）设置有多组并且均匀分布在搅拌支架（32）上。
发明内容
为实现以上目的，本发明通过以下技术方案予以实现：一种废水处理的一体化复合剂混合设备，包括混合外筒和支撑架，所述混合外筒设置在支撑架内部并与支撑架内壁固定连接，还包括搅拌装置，该搅拌装置设置在混合外筒内部，所述搅拌装置底部固定连接有驱动电机，所述驱动电机设置在混合外筒底部并与混合外筒底部固定连接，所述驱动电机的驱动轴贯穿混合外筒底部并通过密封轴承与混合外筒底部转动连接，使得搅拌装置在对混合外筒内部的物料进行搅拌时能够充分对底部的物料进行搅拌，避免物料沉淀在底部导致混合外筒内部混合物料上下浓度不同的情况；进料装置，该进料装置设置在混合外筒顶部，所述进料装置通过支架与混合外筒顶部固定连接，所述进料装置用于向混合外筒内部添加物料。
优选的，所述进料装置包括限位圈，所述限位圈内壁转动连接有转动圈，所述转动圈内壁固定连接有转动支架，所述转动支架内壁固定连接有缓存筒，所述缓存筒设置有多组并且均匀分布在转动支架上，所述缓存筒底部连通有排料管，所述缓存筒顶部固定连接有固定架，所述固定架顶部固定连接有进料电机，所述进料电机的驱动轴与转动支架顶部中心位置固定连接，使得缓存筒能够从混合外筒内部的各个位置将物料排出，方便使排入混合外筒内部的物料分布更加均匀，从而提高搅拌效率。
优选的，所述限位圈设置在混合外筒顶部并与混合外筒内部连通，所述排料管底部延伸至混合外筒内部。
优选的，所述缓存筒顶部连通有进料嘴，所述限位圈底部与混合外筒内部连通。
优选的，所述排料管包括管体，所述管体一侧开设有排料孔，所述管体上远离排料孔的一侧固定连接有弧形弹簧，所述管体一侧设置有弧形板，所述弧形板的内侧壁固定连接有密封堵头，所述弧形板靠近密封堵头的一侧正对排料孔，所述弧形板两侧均与弧形弹簧固定连接，方便提高物料的混合效率，排料孔设置有多组并且竖直分布在管体上方，使得物料能够从混合外筒内部不同高度排出，使得混合外筒内部不同高度物料分布都比较均匀，混合效果较好。
优选的，所述管体顶部与缓存筒底部连通，所述排料孔和密封堵头均设置有多组并且一一对应。
优选的，所述搅拌装置包括搅拌轴，所述搅拌轴上套设并固定连接有搅拌支架，所述搅拌支架顶部固定连接有倾斜板，所述倾斜板两侧均固定连接有聚水板，所述搅拌支架底部固定连接有刮板，所述刮板顶部固定连接有竖杆，所述竖杆设置有多组并且均匀分布在刮板顶部，可通过聚水板对倾斜板上的物料进行阻挡，避免物料从倾斜板两侧流走，使得倾斜板能够抬升更多的物料，设置有刮板和竖杆可对混合外筒内壁底部的物料进行搅动，避免物料沉淀在混合外筒内壁底部导致上下浓度差距较大的情况。
优选的，所述搅拌轴底部与驱动电机的驱动轴固定连接，所述刮板底部贴在混合外筒内部底部并与混合外筒内壁底部滑动连接。
优选的，所述倾斜板与竖直方向成夹角倾斜，所述倾斜板设置有多组并且均匀分布在搅拌支架上。
本发明提供了一种废水处理的一体化复合剂混合设备。具备以下有益效果：1.该一种废水处理的一体化复合剂混合设备，使用时通过进料装置将物料送入混合外筒内部，然后缺东驱动电机，驱动电机带动搅拌装置对混合外筒内部的物料进行混合，由于驱动电机以及搅拌装置均设置在混合外筒的底部，使得搅拌装置在对混合外筒内部的物料进行搅拌时能够充分对底部的物料进行搅拌，避免物料沉淀在底部导致混合外筒内部混合物料上下浓度不同的情况。
2.该一种废水处理的一体化复合剂混合设备，设置有进料装置，使用时通过将物料放入缓存筒内部，缓存筒内部的物料通过排料管排入混合外筒内部，同时通过进料电机带动转动支架转动，转动支架带动缓存筒转动，使得缓存筒能够从混合外筒内部的各个位置将物料排出，方便使排入混合外筒内部的物料分布更加均匀，从而提高搅拌效率。
3.该一种废水处理的一体化复合剂混合设备，设置有排料管，使用时缓存筒内部的物料进入管体内部，当缓存筒转动时，带动管体转动，管体通过弧形弹簧带动弧形板转动，同时管体内部的物料在惯性力的作用下将密封堵头从排料孔中推出，此时物料即可从排料孔中排出，方便通过进料电机控制排料孔的开闭，无需对排料孔进行单独控制，使用方便，同时管体以及弧形板在转动时还能够对混合外筒内部的物料进行搅拌，方便提高物料的混合效率，排料孔设置有多组并且竖直分布在管体上方，使得物料能够从混合外筒内部不同高度排出，使得混合外筒内部不同高度物料分布都比较均匀，混合效果较好。
4.该一种废水处理的一体化复合剂混合设备，设置有搅拌装置，使用时通过驱动电机带动搅拌轴转动，搅拌轴带动搅拌支架转动，搅拌支架带动倾斜板转动，可通过倾斜设置的倾斜板将下方的物料向上方推动，使得下方的物料能够与上方的物料交换位置，从而带动下方的物料与上方的物料充分混合，同时倾斜板两侧还设置有聚水板，可通过聚水板对倾斜板上的物料进行阻挡，避免物料从倾斜板两侧流走，使得倾斜板能够抬升更多的物料，设置有刮板和竖杆可对混合外筒内壁底部的物料进行搅动，避免物料沉淀在混合外筒内壁底部导致上下浓度差距较大的情况。
（发明人：杜洋洋;高雪）
