公布日：2024.02.20
申请日：2023.11.21
分类号：C02F9/00(2023.01)I;C02F3/30(2023.01)N;C02F1/00(2023.01)N;C02F1/50(2023.01)N;C02F1/28(2023.01)N
摘要
本发明公开了一种农村污水处理装置及方法，本发明涉及污水处理技术领域，包括厌氧池，该厌氧池的外表面右侧且靠近顶部位置固定连接有兼氧池，且兼氧池的底部固定且连通有沉淀池，兼氧池的内部且靠近中央位置转动连接有转轴，转轴的外圆面固定连接有拨料板，连接杆远离导轨的一端固定连接有斜面受力块，且斜面受力块的底部固定连接有锥形件，且锥形件的外表面边缘设置有清理模块，且连接杆的外表面底部且靠近导轨的一端固定连接有弹簧，弹簧的底端与导轨的内表面底部固定连接。该农村污水处理装置及方法，达到了防堵塞的效果，可进行自清理，减少杂物堆积，不易出现堵塞的情况，有助于污水流通顺畅。
权利要求书
1.一种农村污水处理装置，包括：厌氧池(1)，该厌氧池(1)的外表面右侧且靠近顶部位置固定连接有兼氧池(2)，且所述兼氧池(2)的底部固定且连通有沉淀池(21)，且所述兼氧池(2)的外表面右侧固定连接有第一处理池(3)，且所述第一处理池(3)的外表面右侧设置有第二处理池(4)，且所述第一处理池(3)与第二处理池(4)之间相互连通，且所述第二处理池(4)的外表面右侧固定连接有消毒蓄水池(5)，且所述第二处理池(4)与消毒蓄水池(5)之间相互连通；其特征在于，还包括：拨动机构(6)，该拨动机构(6)具有安装在兼氧池(2)背面的变速箱(61)，且所述变速箱(61)的外表面且远离所述兼氧池(2)的一侧安装有伺服电机(62)，且所述伺服电机(62)的输出端延伸至变速箱(61)的内部，且所述兼氧池(2)的内部且靠近中央位置转动连接有转轴(63)，且所述转轴(63)的外表面右端贯穿且兼氧池(2)并延伸至变速箱(61)的内部，所述伺服电机(62)的输出端与转轴(63)的外表面右端通过变速箱(61)传动连接，所述转轴(63)的外圆面固定连接有拨料板(64)，且所述拨料板(64)的外表面边缘且远离所述转轴(63)的一端滚动连接有滚珠(65)；往复移动组件(7)，该往复移动组件(7)具有固定连接在兼氧池(2)内表面且靠近所述转轴(63)位置的导轨(71)，且所述导轨(71)的内部中央位置滑动连接有连接杆(72)，且所述连接杆(72)远离所述导轨(71)的一端固定连接有斜面受力块(73)，且所述斜面受力块(73)的底部固定连接有锥形件(74)，且所述锥形件(74)的外表面边缘设置有清理模块(75)，且所述连接杆(72)的外表面底部且靠近所述导轨(71)的一端固定连接有弹簧(76)，所述弹簧(76)的底端与导轨(71)的内表面底部固定连接。
2.根据权利要求1所述的一种农村污水处理装置，其特征在于：所述厌氧池(1)和兼氧池(2)内分别填充设置有活性生物填料，所述第一处理池(3)内填充有火山岩，所述第二处理池(4)内填充有活性炭，所述消毒蓄水池(5)的内表面左侧且靠近顶部位置安装有消毒剂盒(8)，且所述消毒蓄水池(5)的外表面右侧且靠近底部位置安装有排水管(9)，所述厌氧池(1)的外表面左侧且靠近顶部位置固定且连通有进水管(10)。
3.根据权利要求1所述的一种农村污水处理装置，其特征在于：所述滚珠(65)均匀分布在拨料板(64)的外表面边缘，且所述拨料板(64)的外表面边缘开设有与滚珠(65)相适配的滚动槽。
4.根据权利要求1所述的一种农村污水处理装置，其特征在于：所述清理模块(75)包括摆动支撑板(751)，且所述摆动支撑板(751)的顶端与锥形件(74)的外表面边缘铰接，所述摆动支撑板(751)设置有三个，且三个所述摆动支撑板(751)均匀分布在锥形件(74)的外表面边缘，所述摆动支撑板(751)的底端固定连接有杂物清理板(752)，所述摆动支撑板(751)的侧表面固定连接有直角弹条(753)，且所述直角弹条(753)远离所述摆动支撑板(751)的一端与锥形件(74)的底端固定连接。
5.根据权利要求4所述的一种农村污水处理装置，其特征在于：所述锥形件(74)的外表面边缘开设有与摆动支撑板(751)的顶端相适配的铰接缺口，所述杂物清理板(752)设置为弧形。
6.根据权利要求1所述的一种农村污水处理装置，其特征在于：所述兼氧池(2)的顶部设置有污水控制组件(11)，所述污水控制组件(11)包括第一管道(111)，所述第一管道(111)的外表面右端与兼氧池(2)的顶部中央位置固定连接，所述第一管道(111)的外表面右端贯穿厌氧池(1)的外表面右侧并延伸至内部，所述第一管道(111)的底端贯穿兼氧池(2)的顶部并延伸至内部，所述第一管道(111)的底端设置有喇叭口(112)，所述喇叭口(112)的侧表面固定连接有弧形弹片(113)，所述弧形弹片(113)的底端固定连接有封堵球(114)，所述封堵球(114)的底部固定连接有漂浮块(115)，所述封堵球(114)的顶部固定连接有柔性环(116)。
7.根据权利要求6所述的一种农村污水处理装置，其特征在于：所述喇叭口(112)从下往上孔径逐渐减小，所述柔性环(116)的材料设置为橡胶材质。
8.根据权利要求1所述的一种农村污水处理装置，其特征在于：所述沉淀池(21)的内部设置有吸液组件(12)，所述吸液组件(12)包括第二管道(121)，所述第二管道(121)的外表面右端与沉淀池(21)的内表面左侧固定连接，所述第二管道(121)的外表面右端贯穿沉淀池(21)、第一处理池(3)，所述第二管道(121)的外表面右端延伸至第一处理池(3)的内部，所述第二管道(121)的外表面右端安装有排污泵(122)，所述第二管道(121)的外表面左端设置有限位晃环(123)，所述第二管道(121)的外表面左端且靠近所述限位晃环(123)的位置滑动连接有球形滤网(124)，所述球形滤网(124)的外表面底部固定连接有弹性复位件(125)。
9.根据权利要求8所述的一种农村污水处理装置，其特征在于：所述弹性复位件(125)的底端与第二管道(121)的外表面左端固定连接，所述球形滤网(124)的底部开设有与第二管道(121)的外表面左端相适配的滑动孔。
10.一种农村污水处理方法，其特征在于：包括以下步骤：步骤一：通过进水管(10)向厌氧池(1)内通入污水，先利用厌氧池(1)内的活性生物填料对污水进行预处理，再通过第一管道(111)将预处理后的污水送入兼氧池(2)内进行处理，提供空气于兼氧微生物；步骤二：开启伺服电机(62)，此时伺服电机(62)的输出端带动转轴(63)进行转动，进而使得拨料板(64)被带动进行圆周转动，此时转动中的拨料板(64)可对兼氧池(2)内的污水进行搅动，同时拨料板(64)的边缘还可以对斜面受力块(73)施加按压力；步骤三：利用斜面受力块(73)受到向下按压，使得锥形件(74)和连接杆(72)一起向下移动，并随着按压力消失，并在弹簧(76)的弹力作用下，使得锥形件(74)和连接杆(72)向上移动，如此往复上下移动，可使得锥形件(74)对向下沉淀的杂物施加推动力，同时利用锥形件(74)的尖端向下可对吸液组件(12)上的球形滤网(124)向下按压；步骤四：利用杂物清理板(752)的底部边缘与兼氧池(2)的内表面底部贴合，使得向下移动的杂物清理板(752)对沉积在兼氧池(2)底部的杂物进行刮除，同时可通过锥形件(74)向下移动，使得摆动支撑板(751)进行转动调节角度，并随着锥形件(74)向上移动，可在直角弹条(753)的弹力作用下，可使得摆动支撑板(751)带动杂物清理板(752)向四周展开；步骤五：随着兼氧池(2)内污水液面不断上升，此时漂浮块(115)受到向上浮力，并通过漂浮块(115)将封堵球(114)向上推动，使得柔性环(116)受到挤压，使得柔性环(116)与喇叭口(112)的内表面紧密贴合，在柔性环(116)密封下形成封堵，进而对停止对污水的输送；步骤六：利用排污泵(122)对污水进行吸出，并利用球形滤网(124)对沉淀的杂物进行阻拦，同时利用向下移动的锥形件(74)底端与球形滤网(124)的顶部接触，并随着锥形件(74)持续向下移动，此时球形滤网(124)受到按压向下移动，并利用按压力消失，并在弹性复位件(125)的弹力作用下，使得球形滤网(124)向上移动，进而使得球形滤网(124)往复移动，始终保持动态；步骤七：第一处理池(3)内的火山岩对污水进行初次吸附，之后污水进入第二处理池(4)内被活性炭吸附，经过吸附单元处理后的中水送入消毒蓄水池(5)中，利用消毒蓄水池(5)的顶部配有一个重力式加药装置重力式加药装置向消毒剂盒(8)内投药后进行消毒灭菌，处理完成的液体通过排水管(9)排出。
发明内容
为实现以上目的，本发明通过以下技术方案予以实现：一种农村污水处理装置，包括：
厌氧池，该厌氧池的外表面右侧且靠近顶部位置固定连接有兼氧池，且所述兼氧池的底部固定且连通有沉淀池，且所述兼氧池的外表面右侧固定连接有第一处理池，且所述第一处理池的外表面右侧设置有第二处理池，且所述第一处理池与第二处理池之间相互连通，且所述第二处理池的外表面右侧固定连接有消毒蓄水池，且所述第二处理池与消毒蓄水池之间相互连通；
还包括：
拨动机构，该拨动机构具有安装在兼氧池背面的变速箱，且所述变速箱的外表面且远离所述兼氧池的一侧安装有伺服电机，且所述伺服电机的输出端延伸至变速箱的内部，且所述兼氧池的内部且靠近中央位置转动连接有转轴，且所述转轴的外表面右端贯穿且兼氧池并延伸至变速箱的内部，所述伺服电机的输出端与转轴的外表面右端通过变速箱传动连接，所述转轴的外圆面固定连接有拨料板，且所述拨料板的外表面边缘且远离所述转轴的一端滚动连接有滚珠，利用伺服电机的输出端带动转轴进行转动，进而使得拨料板被带动进行圆周转动，此时转动中的拨料板可对兼氧池内的污水进行搅动，并在拨料板的拨动下，使得沉淀杂物均匀有序下落，同时拨料板的边缘还可以与斜面受力块的表面接触，并使得斜面受力块受到向下的按压力，进而有助于后续对沉淀杂物的清理；
往复移动组件，该往复移动组件具有固定连接在兼氧池内表面且靠近所述转轴位置的导轨，且所述导轨的内部中央位置滑动连接有连接杆，且所述连接杆远离所述导轨的一端固定连接有斜面受力块，且所述斜面受力块的底部固定连接有锥形件，且所述锥形件的外表面边缘设置有清理模块，且所述连接杆的外表面底部且靠近所述导轨的一端固定连接有弹簧，所述弹簧的底端与导轨的内表面底部固定连接，利用转动中的拨料板对斜面受力块施加向下的按压力，使得锥形件和连接杆一起向下移动，且弹簧受到压缩，并随着按压力消失，并在弹簧的弹力作用下，使得锥形件和连接杆向上移动，如此往复上下移动，可使得锥形件对向下沉淀的杂物施加推动力，进而促进杂物的沉淀。
优选的，所述厌氧池和兼氧池内分别填充设置有活性生物填料，所述第一处理池内填充有火山岩，所述第二处理池内填充有活性炭，所述消毒蓄水池的内表面左侧且靠近顶部位置安装有消毒剂盒，且所述消毒蓄水池的外表面右侧且靠近底部位置安装有排水管，所述厌氧池的外表面左侧且靠近顶部位置固定且连通有进水管。
优选的，所述滚珠均匀分布在拨料板的外表面边缘，且所述拨料板的外表面边缘开设有与滚珠相适配的滚动槽。
优选的，所述清理模块包括摆动支撑板，且所述摆动支撑板的顶端与锥形件的外表面边缘铰接，所述摆动支撑板设置有三个，且三个所述摆动支撑板均匀分布在锥形件的外表面边缘，所述摆动支撑板的底端固定连接有杂物清理板，所述摆动支撑板的侧表面固定连接有直角弹条，且所述直角弹条远离所述摆动支撑板的一端与锥形件的底端固定连接，利用杂物清理板的底部边缘与兼氧池的内表面底部贴合，使得向下移动的杂物清理板对沉积在兼氧池底部的杂物进行刮除，同时利用摆动支撑板的顶端与此的表面是铰接的，进而可通过锥形件向下移动，使得摆动支撑板进行转动调节角度，且直角弹条被压缩，并随着锥形件向上移动，可在直角弹条的弹力作用下，使得摆动支撑板带动杂物清理板向四周展开，进而有助于后续持续对沉积的杂物进行清理。
优选的，所述锥形件的外表面边缘开设有与摆动支撑板的顶端相适配的铰接缺口，所述杂物清理板设置为弧形。
优选的，所述兼氧池的顶部设置有污水控制组件，所述污水控制组件包括第一管道，所述第一管道的外表面右端与兼氧池的顶部中央位置固定连接，所述第一管道的外表面右端贯穿厌氧池的外表面右侧并延伸至内部，所述第一管道的底端贯穿兼氧池的顶部并延伸至内部，所述第一管道的底端设置有喇叭口，所述喇叭口的侧表面固定连接有弧形弹片，所述弧形弹片的底端固定连接有封堵球，所述封堵球的底部固定连接有漂浮块，所述封堵球的顶部固定连接有柔性环，利用漂浮块受到向上浮力，随着污水液面的不断升高，此时漂浮块将封堵球向上推动，且弧形弹片受到压缩，并使得柔性环受到挤压，使得柔性环与喇叭口的内表面紧密贴合，在柔性环密封下形成封堵，进而对停止对污水的输送，实现对污水的控制。
优选的，所述喇叭口从下往上孔径逐渐减小，所述柔性环的材料设置为橡胶材质。
优选的，所述沉淀池的内部设置有吸液组件，所述吸液组件包括第二管道，所述第二管道的外表面右端与沉淀池的内表面左侧固定连接，所述第二管道的外表面右端贯穿沉淀池、第一处理池，所述第二管道的外表面右端延伸至第一处理池的内部，所述第二管道的外表面右端安装有排污泵，所述第二管道的外表面左端设置有限位晃环，所述第二管道的外表面左端且靠近所述限位晃环的位置滑动连接有球形滤网，所述球形滤网的外表面底部固定连接有弹性复位件，利用排污泵对污水进行吸出，并利用球形滤网对沉淀的杂物进行阻拦，使得沉淀杂物不易进入到第二管道内，同时利用向下移动的锥形件底端与球形滤网的顶部接触，并随着锥形件持续向下移动，此时球形滤网受到按压向下移动，并利用锥形件向上移动，此时按压力消失，并在弹性复位件的弹力作用下，使得球形滤网向上移动，进而使得球形滤网往复移动，始终保持动态，进而减少沉淀杂物沉积到球形滤网上，使得污水排出顺畅。
优选的，所述弹性复位件的底端与第二管道的外表面左端固定连接，所述球形滤网的底部开设有与第二管道的外表面左端相适配的滑动孔。

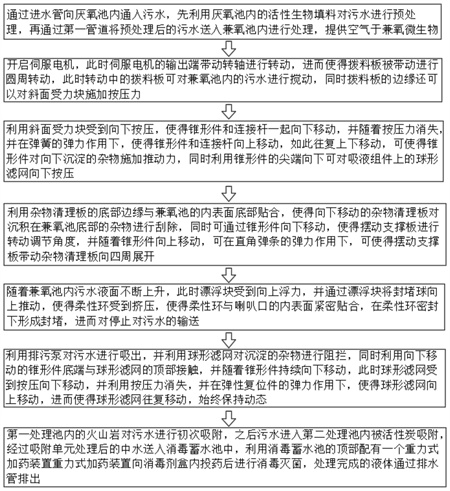

一种农村污水处理方法，包括以下步骤：
步骤一：通过进水管向厌氧池内通入污水，先利用厌氧池内的活性生物填料对污水进行预处理，再通过第一管道将预处理后的污水送入兼氧池内进行处理，提供空气于兼氧微生物；
步骤二：开启伺服电机，此时伺服电机的输出端带动转轴进行转动，进而使得拨料板被带动进行圆周转动，此时转动中的拨料板可对兼氧池内的污水进行搅动，同时拨料板的边缘还可以对斜面受力块施加按压力；
步骤三：利用斜面受力块受到向下按压，使得锥形件和连接杆一起向下移动，并随着按压力消失，并在弹簧的弹力作用下，使得锥形件和连接杆向上移动，如此往复上下移动，可使得锥形件对向下沉淀的杂物施加推动力，同时利用锥形件的尖端向下可对吸液组件上的球形滤网向下按压；
步骤四：利用杂物清理板的底部边缘与兼氧池的内表面底部贴合，使得向下移动的杂物清理板对沉积在兼氧池底部的杂物进行刮除，同时可通过锥形件向下移动，使得摆动支撑板进行转动调节角度，并随着锥形件向上移动，可在直角弹条的弹力作用下，可使得摆动支撑板带动杂物清理板向四周展开；
步骤五：随着兼氧池内污水液面不断上升，此时漂浮块受到向上浮力，并通过漂浮块将封堵球向上推动，使得柔性环受到挤压，使得柔性环与喇叭口的内表面紧密贴合，在柔性环密封下形成封堵，进而对停止对污水的输送；
步骤六：利用排污泵对污水进行吸出，并利用球形滤网对沉淀的杂物进行阻拦，同时利用向下移动的锥形件底端与球形滤网的顶部接触，并随着锥形件持续向下移动，此时球形滤网受到按压向下移动，并利用按压力消失，并在弹性复位件的弹力作用下，使得球形滤网向上移动，进而使得球形滤网往复移动，始终保持动态；
步骤七：第一处理池内的火山岩对污水进行初次吸附，之后污水进入第二处理池内被活性炭吸附，经过吸附单元处理后的中水送入消毒蓄水池中，利用消毒蓄水池的顶部配有一个重力式加药装置重力式加药装置向消毒剂盒内投药后进行消毒灭菌，处理完成的液体通过排水管排出。
本发明提供了一种农村污水处理装置及方法。具备以下有益效果：
一、该农村污水处理装置及方法，利用伺服电机的输出端带动转轴进行转动，进而使得拨料板被带动进行圆周转动，此时转动中的拨料板可对兼氧池内的污水进行搅动，并在拨料板的拨动下，使得沉淀杂物均匀有序下落，同时拨料板的边缘还可以与斜面受力块的表面接触，并使得斜面受力块受到向下的按压力，进而有助于后续对沉淀杂物的清理。
二、该农村污水处理装置及方法，利用转动中的拨料板对斜面受力块施加向下的按压力，使得锥形件和连接杆一起向下移动，并随着拨料板与斜面受力块脱离，此时按压力消失，并在弹簧的弹力作用下，使得锥形件和连接杆向上移动，如此往复上下移动，可使得锥形件对向下沉淀的杂物施加推动力，进而促进杂物的沉淀，同时利用锥形件向下移动时，锥形件的底端可对吸液组件上的球形滤网向下按压，进而有助于减少杂物附着在球形滤网上。
三、该农村污水处理装置及方法，利用摆动支撑板对杂物清理板的支撑，使得向下移动的杂物清理板对沉积在兼氧池底部的杂物进行刮除，同时可通过锥形件向下移动，使得摆动支撑板进行转动调节角度，并随着锥形件向上移动，可在直角弹条的弹力作用下，使得摆动支撑板带动杂物清理板向四周展开，进而有助于后续持续对沉积的杂物进行清理。
四、该农村污水处理装置及方法，随着兼氧池内污水液面不断上升，利用污水液面与漂浮块的底部接触，此时漂浮块受到向上浮力，随着污水液面的不断升高，此时漂浮块将封堵球向上推动，且弧形弹片受到压缩，并使得柔性环受到挤压，使得柔性环与喇叭口的内表面紧密贴合，在柔性环密封下形成封堵，进而对停止对污水的输送，实现对污水的控制。
五、该农村污水处理装置及方法，利用球形滤网对沉淀的杂物进行阻拦，使得沉淀杂物不易进入到第二管道内，同时利用锥形件对球形滤网按压按压，使得球形滤网向下移动，并利用锥形件向上移动，此时按压力消失，并在弹性复位件的弹力作用下，使得球形滤网向上移动，进而使得球形滤网往复移动，始终保持动态，进而减少沉淀杂物沉积到球形滤网上，使得污水排出顺畅。
（发明人：李春和;李彦超）
