公布日：2024.02.06
申请日：2023.12.11
分类号：C02F9/00(2023.01)I;C02F1/24(2023.01)N;C02F1/32(2023.01)N;C02F1/38(2023.01)N;C02F1/52(2023.01)N
摘要
本发明公开了一种多级污水处理装置，属于污水处理技术领域，该多级污水处理装置方案采用创新的工作原理，具备多项显著优势。通过斜管和除杂室的旋流设计，有效去除大颗粒杂质，结合混流管和添加管引入絮凝剂，实现对细小颗粒的凝聚和分离，达到多层次净化。系统能耗低效率高，曝气管引入气泡漂浮物协同絮凝剂浮选，降低处理过程的能耗。注重操作维护便捷性，清理口和清洁管的设计简化设备维护。结合紫外光消毒，确保最终排放水体的卫生安全。这一方案在处理效果、能耗、操作维护等方面综合表现卓越，是一种高效且环保可持续的污水处理解决方案。
权利要求书

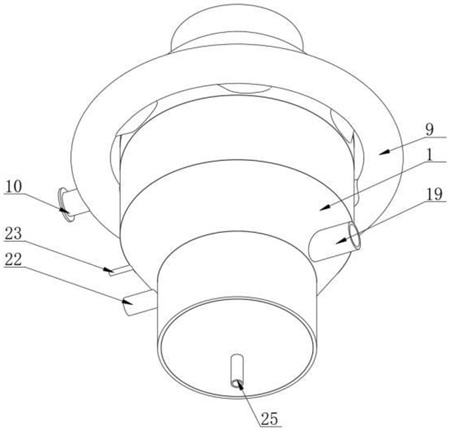

1.一种多级污水处理装置，其特征在于，包括：壳体(1)；所述壳体(1)的内壁设置有除杂室(2)、细分室(3)、沉降室(4)和中转仓(5)；若干个转接器(8)；所述转接器(8)用于连通中转仓(5)与细分室(3)，并引导细分室(3)内水流向一侧流动；若干个旋流管(12)；所述旋流管(12)贯穿连通除杂室(2)和中转仓(5)，用于除杂室(2)的干净水体抽出；环管(9)；进水口(10)；若干个斜管(11)；所述斜管(11)呈倾斜状态贯穿连通除杂室(2)与环管(9)，进水口(10)位于环管(9)的一侧设置，用于进水传输；集污室(16)；所述集污室(16)位于细分室(3)内壁的下表面贯穿固定，且上表面与除杂室(2)的底部相连通，用于除杂室(2)和细分室(3)内的杂质汇聚；净化套件(7)；所述净化套件(7)轴向贯穿于壳体(1)内壁，用于水体传输过程投放空气和添加剂；消毒灯(23)；所述消毒灯(23)位于沉降室(4)的内壁固定连接，用于净化后的水体消毒处理。
2.根据权利要求1所述的一种多级污水处理装置，其特征在于，所述蛋分仓(6)的内壁贯穿固定有蛋分管(13)，所述蛋分仓(6)的上表面贴合设置有顶部封板(24)，所述净化套件(7)贯穿固定在顶部封板(24)的表面，所述顶部套件轴向贯穿于蛋分管(13)的内壁。
3.根据权利要求1所述的一种多级污水处理装置，其特征在于，所述净化套件(7)包括贯穿固定在除杂室(2)内壁且与细分室(3)连通的若干个混流管(76)，若干个混流管(76)的一端共同连通有合流管(77)，所述合流管(77)的底端位于沉降室(4)内，若干个混流管(76)的表面共同连通有添加管(75)，所述净化套件(7)还包括位于添加管(75)表面的曝气管(71)，所述曝气管(71)的底端固定连接有密封罩(73)，所述密封罩(73)的上表面贯穿固定有气泡石(74)，所述曝气管(71)的底端开设有与密封罩(73)连通的通孔(72)。
4.根据权利要求1所述的一种多级污水处理装置，其特征在于，所述转接器(8)包括贯穿固定在除杂室(2)内壁的导向喷管(81)，所述导向喷管(81)的顶端滑动设置有套管(82)，所述套管(82)的顶端固定连接有密封壳(84)，所述密封壳(84)的内壁设置有配重块(83)，所述密封壳(84)位于旋流管(12)的上方贴合设置。
5.根据权利要求1所述的一种多级污水处理装置，其特征在于，所述集污室(16)的上表面开设有若干个与细分室(3)连通的第一排污口(17)，所述集污室(16)的弧形侧壁开设有若干个第二排污口(18)，所述集污室(16)的弧形侧壁固定连接有若干个缓流板(15)。
6.根据权利要求3所述的一种多级污水处理装置，其特征在于，所述沉降室(4)的一侧设置有出水口，所述沉降室(4)的内壁自下而上依次设置偶第一挡板(20)和第二挡板(21)，所述第一挡板(20)固定连接在沉降室(4)的内壁，所述第二挡板(21)固定连接在合流管(77)的表面。
7.根据权利要求5所述的一种多级污水处理装置，其特征在于，所述集污室(16)、除杂室(2)和沉降室(4)内壁的底部均为斗状，所述沉降室(4)的内壁设置有清理口(25)。
8.根据权利要求6所述的一种多级污水处理装置，其特征在于，所述集污室(16)内壁的下表面贯穿连通有排污管(19)，所述排污管(19)贯穿固定在壳体(1)的表面，所述合流管(77)贯穿固定在排污管(19)的表面。
9.根据权利要求1所述的一种多级污水处理装置，其特征在于，所述顶部封板(24)的表面贯穿固定有清洁管(14)，所述清洁管(14)的底端位于蛋分仓(6)的底部。
发明内容
为解决上述技术问题，本发明采用技术方案的基本构思是：
一种多级污水处理装置，包括：
壳体；
所述壳体的内壁设置有除杂室、细分室、沉降室和中转仓；
若干个转接器；
所述转接器用于连通中转仓与细分室，并引导细分室内水流向一侧流动；
若干个旋流管；
所述旋流管贯穿连通除杂室和中转仓，用于除杂室的干净水体抽出；
环管；
进水口；
若干个斜管；
所述斜管呈倾斜状态贯穿连通除杂室与环管，进水口位于环管的一侧设置，用于进水传输；
集污室；
所述集污室位于细分室内壁的下表面贯穿固定，且上表面与除杂室的底部相连通，用于除杂室和细分室内的杂质汇聚；
净化套件；
所述净化套件轴向贯穿于壳体内壁，用于水体传输过程投放空气和添加剂；
消毒灯；
所述消毒灯位于沉降室的内壁固定连接，用于净化后的水体消毒处理。
作为本发明的进一步方案：所述蛋分仓的内壁贯穿固定有蛋分管，所述蛋分仓的上表面贴合设置有顶部封板，所述净化套件贯穿固定在顶部封板的表面，所述顶部套件轴向贯穿于蛋分管的内壁。
作为本发明的进一步方案：所述净化套件包括贯穿固定在除杂室内壁且与细分室连通的若干个混流管，若干个混流管的一端共同连通有合流管，所述合流管的底端位于沉降室内，若干个混流管的表面共同连通有添加管，所述净化套件还包括位于添加管表面的曝气管，所述曝气管的底端固定连接有密封罩，所述密封罩的上表面贯穿固定有气泡石，所述曝气管的底端开设有与密封罩连通的通孔。
作为本发明的进一步方案：所述转接器包括贯穿固定在除杂室内壁的导向喷管，所述导向喷管的顶端滑动设置有套管，所述套管的顶端固定连接有密封壳，所述密封壳的内壁设置有配重块，所述密封壳位于旋流管的上方贴合设置。
作为本发明的进一步方案：所述集污室的上表面开设有若干个与细分室连通的第一排污口，所述集污室的弧形侧壁开设有若干个第二排污口，所述集污室的弧形侧壁固定连接有若干个缓流板。
作为本发明的进一步方案：所述沉降室的一侧设置有出水口，所述沉降室的内壁自下而上依次设置偶第一挡板和第二挡板，所述第一挡板固定连接在沉降室的内壁，所述第二挡板固定连接在合流管的表面。
作为本发明的进一步方案：所述集污室、除杂室和沉降室内壁的底部均为斗状，所述沉降室的内壁设置有清理口。
作为本发明的进一步方案：所述集污室内壁的下表面贯穿连通有排污管，所述排污管贯穿固定在壳体的表面，所述合流管贯穿固定在排污管的表面。
作为本发明的进一步方案：所述顶部封板的表面贯穿固定有清洁管，所述清洁管的底端位于蛋分仓的底部。
有益效果：
本多级污水处理方案融合了创新的工作原理，具备多项显著优势。首先，通过斜管和除杂室的旋流设计，能够高效去除污水中的大颗粒杂质，同时利用混流管和添加管引入絮凝剂，实现了对细小颗粒的凝聚和分离，使得多层次净化效果显著。其次，系统运行时能耗较低，通过曝气管引入气泡漂浮物，与絮凝剂协同作用，有效浮选污物，降低了处理过程的能耗。此外，设备设计注重操作维护便捷性，清理口和清洁管的设计使得设备的维护更加方便。最终，结合了紫外光消毒，确保最终排放水体的卫生安全。这一方案在处理效果、能耗、操作维护等方面综合表现卓越，是一种高效且环保可持续的污水处理解决方案。
（发明人：项勇）
