公布日：2024.12.31
申请日：2024.09.12
分类号：C02F1/66(2023.01)I;C02F1/52(2023.01)I;C02F1/00(2023.01)I;C02F103/18(2006.01)N
摘要
本发明公开一种火力发电厂的脱硫废水处理设备，属于废水处理领域。包括搅拌桶，所述搅拌桶的顶端固定连接有进水管，所述搅拌桶的顶端固定连接有第一L形板，所述第一L形板的内侧设置有电机，向搅拌桶内加入中和剂和絮凝剂，通过搅拌杆对废水、中和剂和絮凝剂进行搅拌，使其充分混合，促进废水中的悬浮物和胶体物质的凝聚，悬浮物和胶体物质通过重力的作用，沉降到搅拌桶底部，使废水与悬浮物、沉淀物分离出来，随后，通过电动推杆带动连接杆、圆环块和扇形过滤网向下移动，扇形过滤网带动弧形过滤网移动，使弧形过滤网的底端与搅拌桶内底壁接触，扇形过滤网和弧形过滤网可以将悬浮物和胶体物质进行拦截过滤，便于将废水抽出。
权利要求书

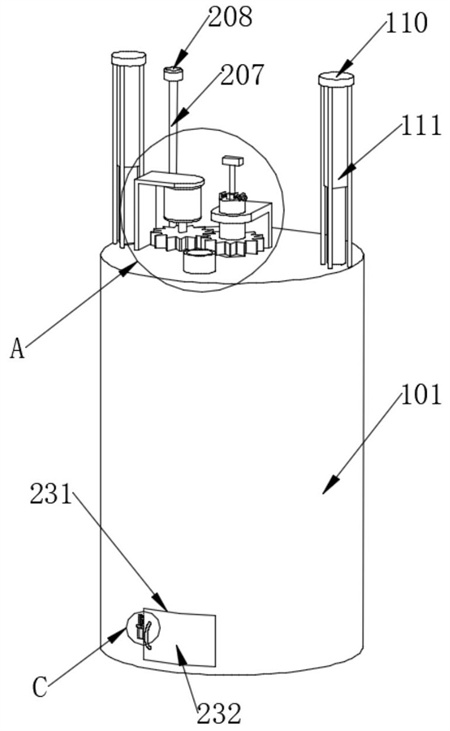

1.一种火力发电厂的脱硫废水处理设备，包括搅拌桶，其特征在于，所述搅拌桶的顶端固定连接有进水管，所述搅拌桶的顶端固定连接有第一L形板，所述第一L形板的内侧设置有电机，所述电机的输出端固定连接有连接轴，所述连接轴的底端转动连接在搅拌桶上，所述连接轴的外表面固定连接有第一齿轮，所述搅拌桶上转动连接有搅拌轴，所述搅拌轴转动贯穿在搅拌桶的上端，所述搅拌桶的顶端固定连接有第二L形板；所述搅拌轴转动贯穿在第二L形板的上，所述搅拌轴的外表面固定连接有第二齿轮，所述第二齿轮与第一齿轮相互啮合，所述搅拌桶的顶端左右对称固定连接有固定架，两个所述固定架的中部均固定连接有电动推杆，所述电动推杆的伸缩端固定连接有连接杆，所述连接杆滑动贯穿在搅拌桶的上端，两个所述连接杆的底端固定连接有同一圆环块，所述圆环块的内壁转动连接有四个扇形过滤网，四个所述扇形过滤网呈圆周设置，其中一个所述扇形过滤网的底端固定连接有弧形过滤网，所述搅拌轴上设置有多个搅拌杆。
2.根据权利要求1所述的火力发电厂的脱硫废水处理设备，其特征在于，所述圆环块上开设有四个安装槽，四个所述安装槽的内壁均转动连接有转轴，四个所述扇形过滤网分别固定连接在相对应的转轴上，所述转轴的外表面固定连接有蜗轮，所述安装槽的内底壁转动连接有蜗杆，所述蜗杆与蜗轮相互配合，所述蜗杆的外表面固定连接有第三齿轮，所述圆环块的中部转动连接有齿环，所述齿环与第三齿轮相互啮合，所述搅拌桶上设置有用于转动蜗杆的转动组件。
3.根据权利要求2所述的火力发电厂的脱硫废水处理设备，其特征在于，所述转动组件包括转杆，所述转杆滑动连接在搅拌桶上，所述转杆滑动贯穿在搅拌桶的上端，所述转杆的顶端固定连接有旋钮，所述转杆的底端固定连接有矩形块，其中一个所述蜗杆上开设有与矩形块相互配合的矩形槽，其中一个所述蜗杆贯穿圆环块的上端。
4.根据权利要求3所述的火力发电厂的脱硫废水处理设备，其特征在于，所述圆环块的底端固定连接有推动柱，所述搅拌桶的内底壁滑动连接有梯形块，所述梯形块的一侧固定连接有刮杆，所述搅拌桶的内壁与梯形块之间固定连接有弹性绳。
5.根据权利要求4所述的火力发电厂的脱硫废水处理设备，其特征在于，其中一个所述圆环块上固定连接有连接管，所述连接管贯穿圆环块，所述连接管的内壁固定连接有橡胶套，所述连接管的底端固定连接有十字管，所述十字管的底端固定连接有四个空心管，所述空心管、十字管和连接管相连通，所述搅拌桶的顶端固定连接有连接头。
6.根据权利要求1所述的火力发电厂的脱硫废水处理设备，其特征在于，所述搅拌轴上左右对称开设有多个收纳槽，多个所述收纳槽的内壁转动连接有转动轴，多个所述扇形过滤网分别固定连接在相对应的转动轴上，所述转动轴的外表面固定连接有第四齿轮，所述搅拌轴的中部滑动连接有滑杆，所述滑杆滑动贯穿搅拌轴上端，所述滑杆的顶端固定连接有拉块，所述搅拌轴上开设有多个滑动槽，所述滑杆的外表面固定连接有多个齿条板，多个所述齿条板分别滑动连接在相对应的滑动槽内，所述齿条板与第四齿轮相互啮合，所述搅拌轴上设置有用于对滑杆进行限制的限制组件。
7.根据权利要求6所述的火力发电厂的脱硫废水处理设备，其特征在于，所述限制组件包括两个固定板，两个所述固定板均固定连接在搅拌轴的顶端，两个所述固定板之间转动连接有双向螺纹杆，所述双向螺纹杆转动贯穿在其中一个固定板上，所述双向螺纹杆的一侧固定连接有拧块，所述双向螺纹杆上螺纹连接有两个夹块，两个所述夹块的内侧均固定连接有橡胶垫，两个所述固定板之间固定连接有限位杆，两个所述夹块均滑动连接在限位杆上。
8.根据权利要求7所述的火力发电厂的脱硫废水处理设备，其特征在于，所述搅拌桶上开设有出料口，所述出料口的内壁转动连接有密封板，所述密封板靠近搅拌桶的一侧固定连接有密封垫，所述密封板的前端固定连接有拉环，所述密封板的一侧固定连接有矩形板，所述搅拌桶上设置有用于对密封板进行固定的固定组件。
9.根据权利要求8所述的火力发电厂的脱硫废水处理设备，其特征在于，所述固定组件包括移动槽，所述移动槽的内壁滑动连接有移动块，所述移动槽的内顶壁与移动块之间固定连接有弹簧，所述移动块的前端固定连接有把手，所述把手的底端固定连接有限位板。
10.根据权利要求1所述的火力发电厂的脱硫废水处理设备，其特征在于，所述圆环块的外表面左右对称固定连接有T形滑块，所述搅拌桶上开设有与T形滑块相互配合的T形滑槽。
发明内容
针对现有技术中存在的悬浮物和胶体物质无法被充分拦截，容易导致部分悬浮物和胶体物质随着废水被抽出的问题，本发明的目的在于提供一种火力发电厂的脱硫废水处理设备。
为解决上述问题，本发明采用如下的技术方案。
一种火力发电厂的脱硫废水处理设备，包括搅拌桶，所述搅拌桶的顶端固定连接有进水管，所述搅拌桶的顶端固定连接有第一L形板，所述第一L形板的内侧设置有电机，所述电机的输出端固定连接有连接轴，所述连接轴的底端转动连接在搅拌桶上，所述连接轴的外表面固定连接有第一齿轮，所述搅拌桶上转动连接有搅拌轴，所述搅拌轴转动贯穿在搅拌桶的上端，所述搅拌桶的顶端固定连接有第二L形板，所述搅拌轴转动贯穿在第二L形板的上，所述搅拌轴的外表面固定连接有第二齿轮，所述第二齿轮与第一齿轮相互啮合，所述搅拌桶的顶端左右对称固定连接有固定架，两个所述固定架的中部均固定连接有电动推杆，所述电动推杆的伸缩端固定连接有连接杆，所述连接杆滑动贯穿在搅拌桶的上端，两个所述连接杆的底端固定连接有同一圆环块，所述圆环块的内壁转动连接有四个扇形过滤网，四个所述扇形过滤网呈圆周设置，其中一个所述扇形过滤网的底端固定连接有弧形过滤网，所述搅拌轴上设置有多个搅拌杆。
可选地，所述圆环块上开设有四个安装槽，四个所述安装槽的内壁均转动连接有转轴，四个所述扇形过滤网分别固定连接在相对应的转轴上，所述转轴的外表面固定连接有蜗轮，所述安装槽的内底壁转动连接有蜗杆，所述蜗杆与蜗轮相互配合，所述蜗杆的外表面固定连接有第三齿轮，所述圆环块的中部转动连接有齿环，所述齿环与第三齿轮相互啮合，所述搅拌桶上设置有用于转动蜗杆的转动组件。
可选地，所述转动组件包括转杆，所述转杆滑动连接在搅拌桶上，所述转杆滑动贯穿在搅拌桶的上端，所述转杆的顶端固定连接有旋钮，所述转杆的底端固定连接有矩形块，其中一个所述蜗杆上开设有与矩形块相互配合的矩形槽，其中一个所述蜗杆贯穿圆环块的上端。
可选地，所述圆环块的底端固定连接有推动柱，所述搅拌桶的内底壁滑动连接有梯形块，所述梯形块的一侧固定连接有刮杆，所述搅拌桶的内壁与梯形块之间固定连接有弹性绳。
可选地，其中一个所述圆环块上固定连接有连接管，所述连接管贯穿圆环块，所述连接管的内壁固定连接有橡胶套，所述连接管的底端固定连接有十字管，所述十字管的底端固定连接有四个空心管，所述空心管、十字管和连接管相连通，所述搅拌桶的顶端固定连接有连接头。
可选地，所述搅拌轴上左右对称开设有多个收纳槽，多个所述收纳槽的内壁转动连接有转动轴，多个所述扇形过滤网分别固定连接在相对应的转动轴上，所述转动轴的外表面固定连接有第四齿轮，所述搅拌轴的中部滑动连接有滑杆，所述滑杆滑动贯穿搅拌轴上端，所述滑杆的顶端固定连接有拉块，所述搅拌轴上开设有多个滑动槽，所述滑杆的外表面固定连接有多个齿条板，多个所述齿条板分别滑动连接在相对应的滑动槽内，所述齿条板与第四齿轮相互啮合，所述搅拌轴上设置有用于对滑杆进行限制的限制组件。
可选地，所述限制组件包括两个固定板，两个所述固定板均固定连接在搅拌轴的顶端，两个所述固定板之间转动连接有双向螺纹杆，所述双向螺纹杆转动贯穿在其中一个固定板上，所述双向螺纹杆的一侧固定连接有拧块，所述双向螺纹杆上螺纹连接有两个夹块，两个所述夹块的内侧均固定连接有橡胶垫，两个所述固定板之间固定连接有限位杆，两个所述夹块均滑动连接在限位杆上。
可选地，所述搅拌桶上开设有出料口，所述出料口的内壁转动连接有密封板，所述密封板靠近搅拌桶的一侧固定连接有密封垫，所述密封板的前端固定连接有拉环，所述密封板的一侧固定连接有矩形板，所述搅拌桶上设置有用于对密封板进行固定的固定组件。
可选地，所述固定组件包括移动槽，所述移动槽的内壁滑动连接有移动块，所述移动槽的内顶壁与移动块之间固定连接有弹簧，所述移动块的前端固定连接有把手，所述把手的底端固定连接有限位板。
可选地，所述圆环块的外表面左右对称固定连接有T形滑块，所述搅拌桶上开设有与T形滑块相互配合的T形滑槽。
本发明提供的技术方案与现有技术相比，至少具有如下有益效果：
上述方案中，通过设置有扇形过滤网和弧形过滤网，当需要将废水中的悬浮物和沉淀物进行分离时，向搅拌桶内的废水中加入中和剂和絮凝剂，随后，启动电机，电机的输出端带动连接轴和第一齿轮转动，第一齿轮驱动第二齿轮和搅拌轴转动，搅拌轴带动多个搅拌杆转动，对搅拌桶内的废水、中和剂和絮凝剂进行均匀搅拌，使废水、中和剂和絮凝剂充分混合，促进废水中的悬浮物和胶体物质的凝聚，悬浮物和胶体物质通过重力的作用，沉降到搅拌桶的底部，使废水中的悬浮物和沉淀物分离出来，随后，启动电动推杆，电动推杆的伸缩端带动连接杆向下移动，连接杆带动圆环块和扇形过滤网向下移动，扇形过滤网带动弧形过滤网移动，将弧形过滤网的底端与搅拌桶内底壁接触，扇形过滤网和弧形过滤网可以将悬浮物和胶体物质进行拦截过滤，便于将废水抽出；
通过设置有第四齿轮和齿条板，当需要对搅拌杆进行收纳时，首先解除对滑杆的限制，向下拉动拉块，拉块带动滑杆向下滑动，滑杆带动齿条板在滑动槽内滑动，齿条板驱动第四齿轮和转动轴转动，转动轴带动搅拌杆转动到收纳槽内进行收纳，随后，拧动拧块，拧块带动双向螺纹杆转动，双向螺纹杆带动两个夹块沿着限位杆的长度方向相互靠近，夹块带动橡胶垫对滑杆进行夹持固定，防止滑杆在搅拌轴内随意滑动；
通过设置有刮杆，当弧形过滤网向下滑动时，需要对弧形过滤网底端的悬浮物和胶体物质进行清理时，启动电动推杆，电动推杆的伸缩端带动连接杆向下移动，连接杆带动圆环块和推动柱向下移动，当推动柱与梯形块的斜面相互接触时，推动柱可以推动梯形块在搅拌桶内底壁滑动，弹性绳拉伸，梯形块带动刮杆将弧形过滤网底端的悬浮物和胶体物质进行清理，防止弧形过滤网与搅拌桶内底壁接触过程中，悬浮物和胶体物质对弧形过滤网造成堵塞；
通过设置有密封板和密封垫，当需要对密封板进行固定时，向上拉动把手，把手带动移动块在移动槽内滑动，弹簧压缩，移动块带动拉环滑动到移动槽内，随后，拉动拉环，拉环带动密封板和密封垫转动，使出料口打开，随后，通过出料口将搅拌桶内的悬浮物、胶体物质进行清理，清理完成后，拉动拉环，拉环带动密封板、矩形板和密封垫转动到出料口内，对出料口进行密封，随后，松开把手，弹簧回弹，移动块带动限位板滑动到矩形板的前端，对矩形板进行限制。
（发明人：王磊;赵品华;宋军;毛顺珍）
