公布日：2024.12.27
申请日：2024.11.06
分类号：C02F1/00(2023.01)I;C02F9/00(2023.01)I;B01F27/2322(2022.01)I;B01F27/213(2022.01)I;B01F27/922(2022.01)I;B01F27/90(2022.01)I;B01F27/191(2022.01)I;
B01F27/2123(2022.01)I
摘要
本发明涉及了一种脱硫废水处理装置，本发明提出一种脱硫废水处理装置，包括内部形成有内腔的反应器、竖直固定设置在所述反应器内部横板、设置在所述反应器顶部的横杆、转动设置在所述横杆上加药组件和进水组件、固定设置在所述横杆上与加药组件和进水组件连接的动力组件、以及连通设置在所述反应器位于所述横板另一侧靠下位置的出水管，所述横杆底端与所述反应器底面之间具有间隙。在本发明中，进水组件能够将废水引导至反应器内，加药组件用于将处理废水的药剂加入至反应器内，动力组件能够带动进水组件和加药组件在导入废水和加药的同时转动搅拌，使得药剂和废水的混合更加彻底，反应更加充分。
权利要求书

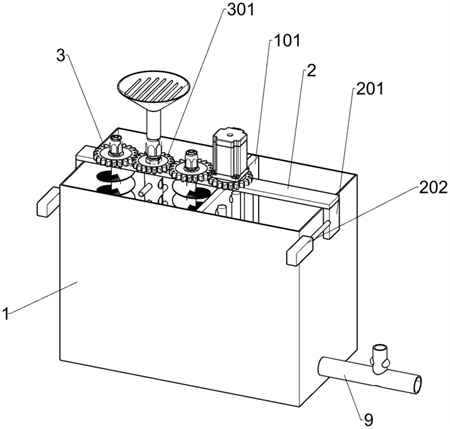

1.一种脱硫废水处理装置，其特征在于：包括内部形成有内腔的反应器(1)、竖直固定设置在所述反应器(1)内部横板(101)、设置在所述反应器(1)顶部的横杆(2)、转动设置在所述横杆(2)上加药组件和进水组件、固定设置在所述横杆(2)上与加药组件和进水组件连接的动力组件、以及连通设置在所述反应器(1)位于所述横板(101)另一侧靠下位置的出水管(9)，所述横杆(2)底端与所述反应器(1)底面之间具有间隙；所述加药组件包括通过第一接头(6)与所述横杆(2)转动连接的出药管(4)、以及间隔均匀设置在所述出药管(4)外圆周的出药孔(401)，所述出药管(4)位于所述反应器(1)内；所述进水组件包括通过第二接头(602)与所述横杆(2)转动连接的进水管(5)、以及间隔均匀设置在所述进水管(5)周侧的进水口(502)，所述进水管(5)在所述反应器(1)内，所述进水管(5)的外侧壁固定间隔设置多个搅拌辊(501)，所述进水管(5)的管径大于所述出药管(4)。
2.根据权利要求1所述的一种脱硫废水处理装置，其特征在于：所述动力组件包括固定套装在所述第一接头(6)靠下部分的第一齿轮(3)、以及固定套装在所述第二接头(602)靠下部分的第二齿轮(301)，所述第一齿轮(3)和第二齿轮(301)啮合，所述横板(101)顶部固定设有电机(303)，所述电机(303)端部固定设有第三齿轮(302)，所述第三齿轮(302)与第一齿轮(3)或第二齿轮(301)啮合。
3.根据权利要求1所述的一种脱硫废水处理装置，其特征在于：所述进水管(5)的底端连通设有喷头(503)，所述进水管(5)内设有内管(504)，所述内管(504)的顶端与所述第二接头(602)连通设置。
4.根据权利要求1所述的一种脱硫废水处理装置，其特征在于：所述出药管(4)靠上位置固定设有上搅拌片(403)，靠下部分固定设有下搅拌片(402)，所述上搅拌片(403)和下搅拌片(402)呈螺旋状，且螺旋方向相反。
5.根据权利要求1所述的一种脱硫废水处理装置，其特征在于：所述反应器(1)内位于所述横板(101)一侧设有引流组件，所述引流组件包括固定设置在所述横板(101)侧壁呈7字形的竖管(8)，所述竖管(8)端部延伸至所述横板(101)顶部并贯穿所述横板(101)伸入所述横板(101)另一侧，所述竖管(8)底端连通设有安装盒(801)，端部与所述安装盒(801)内的水泵(802)连通，所述安装盒(801)的敞口处固定设有隔网(803)。
6.根据权利要求1所述的一种脱硫废水处理装置，其特征在于：所述横板(101)两侧固定设有延长板(201)，所述横板(101)与所述反应器(1)顶部滑动连接，所述反应器(1)两侧固定设有气缸(202)，所述气缸(202)端部与所述延长板(201)固定连接。
7.根据权利要求1所述的一种脱硫废水处理装置，其特征在于：所述出水管(9)的管路上连通设有冲洗管(901)，所述冲洗管(901)的管路上设有阀门(902)。
8.根据权利要求1所述的一种脱硫废水处理装置，其特征在于：所述第二接头(602)端部连通设有连接管(702)，所述连接管(702)顶端连通设有进水斗(7)，所述进水斗(7)上固定设有漏网(701)。
发明内容
有鉴于此，本发明旨在提出一种脱硫废水处理装置，以解决现有技术中的问题。
为达到上述目的，本发明的技术方案是这样实现的：
本发明提出一种脱硫废水处理装置，包括内部形成有内腔的反应器、竖直固定设置在所述反应器内部横板、设置在所述反应器顶部的横杆、转动设置在所述横杆上加药组件和进水组件、固定设置在所述横杆上与加药组件和进水组件连接的动力组件、以及连通设置在所述反应器位于所述横板另一侧靠下位置的出水管，所述横杆底端与所述反应器底面之间具有间隙；
所述加药组件包括通过第一接头与所述横杆转动连接的出药管、以及间隔均匀设置在所述出药管外圆周的出药孔，所述出药管位于所述反应器内；
所述进水组件包括通过第二接头与所述横杆转动连接的进水管、以及间隔均匀设置在所述进水管周侧的进水口，所述进水管在所述反应器内，所述进水管的外侧壁固定间隔设置多个搅拌辊，所述进水管的管径大于所述出药管。
进一步地，所述动力组件包括固定套装在所述第一接头靠下部分的第一齿轮、以及固定套装在所述第二接头靠下部分的第二齿轮，所述第一齿轮和第二齿轮啮合，所述横板顶部固定设有电机，所述电机端部固定设有第三齿轮，所述第三齿轮与第一齿轮或第二齿轮啮合。
进一步地，所述进水管的底端连通设有喷头，所述进水管内设有内管，所述内管的顶端与所述第二接头连通设置。
进一步地，所述出药管靠上位置固定设有上搅拌片，靠下部分固定设有下搅拌片，所述上搅拌片和下搅拌片呈螺旋状，且螺旋方向相反。
进一步地，所述反应器内位于所述横板一侧设有引流组件，所述引流组件包括固定设置在所述横板侧壁呈7字形的竖管，所述竖管端部延伸至所述横板顶部并贯穿所述横板伸入所述横板另一侧，所述竖管底端连通设有安装盒，端部与所述安装盒内的水泵连通，所述安装盒的敞口处固定设有隔网。
进一步地，所述横板两侧固定设有延长板，所述横板与所述反应器顶部滑动连接，所述反应器两侧固定设有气缸，所述气缸端部与所述延长板固定连接。
进一步地，所述出水管的管路上连通设有冲洗管，所述冲洗管的管路上设有阀门。
进一步地，所述第二接头端部连通设有连接管，所述连接管顶端连通设有进水斗，所述进水斗上固定设有漏网
相对于现有技术，本发明具有以下优势：
在本发明中，进水组件能够将废水引导至反应器内，加药组件用于将处理废水的药剂加入至反应器内，动力组件能够带动进水组件和加药组件在导入废水和加药的同时转动搅拌，使得药剂和废水的混合更加彻底，反应更加充分。药剂和废水同时自出药孔和进水口流到反应器内，由于出药孔和进水口由上至下遍布出药管和进水管，动力组件的带动其转动，能够形成涡流，结合搅拌辊，能够将出药管和出水管形成的涡流搅拌混合，使得药剂和废水能够充分混合反应。
（发明人：王英伟;唐猛;李想;史建柱;于卫;张雷;林长胜;赵国政;雷明远;许军科;王忠禹;吴泽）
