公布日：2024.01.26
申请日：2023.12.14
分类号：C02F1/461(2023.01)I
摘要
本发明涉及污水处理的技术领域，特别是涉及一种环保型电化学污水处理设备，包括阴极筒一、排水管、阳极筒和阴极筒二；还包括阴极板一、阴极板二、阳极板和多路控制器，排水管的下端与阴极筒一连通，阳极筒的右部同心设置在阴极筒一的处理腔室中，阴极筒二的左部同心设置在阳极筒的内部，阴极筒一的内壁上圆周设置多个阴极板一，阴极筒二的外壁上圆周设置多个阴极板二，阳极筒的内壁和外壁上均设置多个阳极板，阳极筒的内壁和外壁上均设置刮刷组件，多路控制器与多个阳极板电性连接，阳极筒推送污水流动，同时推动刮刷组件沿着阳极筒往复移动；其电极筒组件形成单独的污水处理设备，并能够推动污水流动，也能清除电极板上的附着物，实用性好。
权利要求书

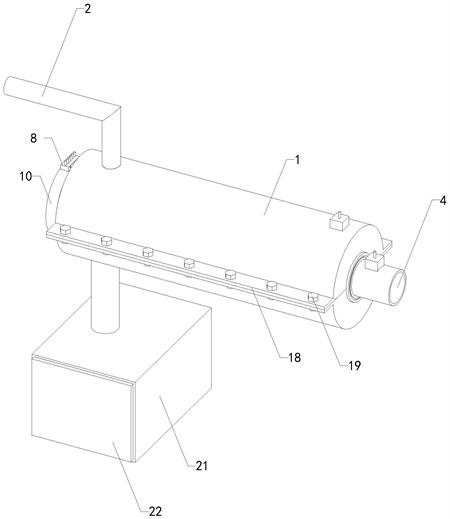

1.一种环保型电化学污水处理设备，包括阴极筒一（1）、排水管（2）、阳极筒（3）和阴极筒二（4）；其特征在于，还包括阴极板一（5）、阴极板二（6）、阳极板（7）和多路控制器（8），阴极筒一（1）的内部设置处理腔室，排水管（2）安装在阴极筒一（1）的外壁上，排水管（2）的下端与阴极筒一（1）的处理腔室连通，阳极筒（3）安装在阴极筒一（1）的左端面上，阳极筒（3）的右部同心设置在阴极筒一（1）的处理腔室中，阳极筒（3）的左端封闭设置，阳极筒（3）的右端与阴极筒一（1）的右端设置间隙，阴极筒二（4）安装在阴极筒一（1）的右端面上，阴极筒二（4）的左部同心设置在阳极筒（3）的内部，阴极筒二（4）的右端设置污水进口，阴极筒二（4）的左端与排水管（2）的左端设置间隙，阴极筒一（1）的内壁上圆周设置多个阴极板一（5），阴极筒二（4）的外壁上圆周设置多个阴极板二（6），阴极筒一（1）和阴极筒二（4）上分别设置多个阴极板一（5）和多个阴极板二（6）的控制器，阳极筒（3）的内壁和外壁上均设置多个阳极板（7），阳极筒（3）的内壁和外壁上均设置刮刷组件，多路控制器（8）安装在阳极筒（3）上，多路控制器（8）与多个阳极板（7）电性连接，多路控制器（8）控制多个阳极板（7）交替变化电压强度，使多个阳极板（7）与多个阴极板一（5）和多个阴极板二（6）之间的吸引力规律性改变，从而改变阳极筒（3）的状态，使阳极筒（3）推送污水流动，同时推动刮刷组件沿着阳极筒（3）往复移动；还包括多路电滑环（10），多路电滑环（10）的内圈套装在阳极筒（3）的左端外壁上，多路电滑环（10）的内圈接线端分别与多个阳极板（7）电性连接，多路控制器（8）安装在多路电滑环（10）的外圈上，多路电滑环（10）的外圈接线端与多路控制器（8）电性连接，多路电滑环（10）的外圈通过之间与阴极筒一（1）的左端外壁连接；还包括排泥管（20）和污泥箱（21），污泥箱（21）的内部设置收集腔室，排泥管（20）的上端伸入阴极筒一（1）的处理腔室底部，排泥管（20）的下端伸入污泥箱（21）的收集腔室中；还包括排泥抽屉（22），污泥箱（21）的侧壁上设置开口，排泥抽屉（22）通过所述开口可拆卸和安装在污泥箱（21）的收集腔室中。
2.如权利要求1所述的一种环保型电化学污水处理设备，其特征在于，还包括密封轴承组件（9），阳极筒（3）为硬质筒形结构，阳极筒（3）的左端通过密封轴承组件（9）同心转动安装在阴极筒一（1）的左端面，多个阳极板（7）为长条形，多个阳极板（7）圆周均匀安装在阳极筒（3）的内壁和外壁上，多个阳极板（7）、多个阴极板一（5）和多个阴极板二（6）的数量相等。
3.如权利要求2所述的一种环保型电化学污水处理设备，其特征在于，刮刷组件包括螺旋叶片一（11）和螺旋叶片二（12），螺旋叶片一（11）螺旋环绕安装在阳极筒（3）的外壁上，螺旋叶片二（12）螺旋环绕安装在阳极筒（3）的内壁上，螺旋叶片一（11）和螺旋叶片二（12）的旋向相反。
4.如权利要求1所述的一种环保型电化学污水处理设备，其特征在于，还包括笼型框架（13）和弹性膜（14），排水管（2）的侧壁设置为笼型框架（13），笼型框架（13）均匀设置多个纵横交错的筋条，多个弹性膜（14）分别设置在所述筋条构成的方格上，阳极板（7）为方形，弹性膜（14）的内表面和外表面均设置阳极板（7），多路控制器（8）与多个阳极板（7）电性连接。
5.如权利要求4所述的一种环保型电化学污水处理设备，其特征在于，刮刷组件包括两个弹性环箍（15）和毛刷（16），两个弹性环箍（15）分别套装在笼型框架（13）的外壁和笼型框架（13）的内壁上，弹性环箍（15）上圆周设置毛刷（16），毛刷（16）与阳极板（7）、阴极板一（5）和阴极板二（6）刮刷接触。
6.如权利要求5所述的一种环保型电化学污水处理设备，其特征在于，还包括多个挡板（17），多个挡板（17）分别安装在阳极筒（3）的左端和右端外壁上，多个挡板（17）将弹性环箍（15）限位在多个阳极板（7）上。
7.如权利要求1所述的一种环保型电化学污水处理设备，其特征在于，还包括法兰板（18）和多个螺栓（19），阴极筒一（1）分为上部和下部，阴极筒一（1）的上部和下部的左右侧壁上均设置法兰板（18），多个螺栓（19）将法兰板（18）螺接紧固。
发明内容
为解决上述技术问题，本发明提供一种电极筒组件形成单独的污水处理设备，并能够推动污水流动，也能清除电极板上的附着物，实用性好的环保型电化学污水处理设备。
本发明的一种环保型电化学污水处理设备，包括阴极筒一、排水管、阳极筒和阴极筒二；还包括阴极板一、阴极板二、阳极板和多路控制器，阴极筒一的内部设置处理腔室，排水管安装在阴极筒一的外壁上，排水管的下端与阴极筒一的处理腔室连通，阳极筒安装在阴极筒一的左端面上，阳极筒的右部同心设置在阴极筒一的处理腔室中，阳极筒的左端封闭设置，阳极筒的右端与阴极筒一的右端设置间隙，阴极筒二安装在阴极筒一的右端面上，阴极筒二的左部同心设置在阳极筒的内部，阴极筒二的右端设置污水进口，阴极筒二的左端与排水管的左端设置间隙，阴极筒一的内壁上圆周设置多个阴极板一，阴极筒二的外壁上圆周设置多个阴极板二，阴极筒一和阴极筒二上分别设置多个阴极板一和多个阴极板二的控制器，阳极筒的内壁和外壁上均设置多个阳极板，阳极筒的内壁和外壁上均设置刮刷组件，多路控制器安装在阳极筒上，多路控制器与多个阳极板电性连接，多路控制器控制多个阳极板交替变化电压强度，使多个阳极板与多个阴极板一和多个阴极板二之间的吸引力规律性改变，从而改变阳极筒的状态，使阳极筒推送污水流动，同时推动刮刷组件沿着阳极筒往复移动；工作时，污水通过阴极筒二的进水口输入到阳极筒的内部左端并沿着阳极筒和内壁和阴极筒二的外壁向右流动，污水到达阴极筒一的右端后沿着阳极筒的外壁和阴极筒一的内壁向左流动，并通过排水管排出，同时阴极筒一和阴极筒二上的控制器控制多个阴极板一和多个阴极板二规律性变化电压强度，多路控制器控制多个阳极板配合多个阴极板一和多个阴极板二的电压变化而有规律的配合性变化，基于异性电极之间的吸引作用，从而使多个阳极板与多个阴极板一和多个阴极板二之间的引力发生规律性变化，所述变化的引力作用在阳极筒上，使阳极筒产生类似泵的形态变化，推动污水流动，加快污水流动，同时推动刮刷组件沿着阳极筒往复移动将附着在多个阴极板一、多个阴极板二和多个阳极板上的沉淀物等刮擦下来，使阴极板一、阴极板二和阳极板保持处理效果，使双阴极三级段式电极筒组件形成单独的污水处理设备，结构简单，而且阳极筒形电极组件为活动结构，能够推动污水流动，使污水在流动过程中与电极板的接触更加充分，也能清除电极板上的附着物，实用性好。
优选的，还包括密封轴承组件，阳极筒为硬质筒形结构，阳极筒的左端通过密封轴承组件同心转动安装在阴极筒一的左端面，多个阳极板为长条形，多个阳极板圆周均匀安装在阳极筒的内壁和外壁上，多个阳极板、多个阴极板一和多个阴极板二的数量相等；阴极筒一和阴极筒二上的控制器控制多个阴极板一和多个阴极板二的电压沿着顺时针或逆时针规律性变化强度，多路控制器控制多个阳极板的电压落后多个阴极板一和多个阴极板二一步沿着顺时针或逆时针规律性变化强度，从而使多个阴极板一和多个阴极板二对多个阳极板引力产生圆周变化的吸引力，使得阳极筒通过密封轴承组件在阴极筒一和阴极筒二之间转动起来，阳极筒带动刮刷组件转动，使得刮刷组件在挂刷多个阴极板一和多个阴极板二的同时推动污水流动，实用性好。
优选的，还包括多路电滑环，多路电滑环的内圈套装在阳极筒的左端外壁上，多路电滑环的内圈接线端分别与多个阳极板电性连接，多路控制器安装在多路电滑环的外圈上，多路电滑环的外圈接线端与多路控制器电性连接，多路电滑环的外圈通过之间与阴极筒一的左端外壁连接；通过设置多路电滑环，使得多路控制器能够在阳极筒转动时与多个阳极板稳定的电性连接。
优选的，刮刷组件包括螺旋叶片一和螺旋叶片二，螺旋叶片一螺旋环绕安装在阳极筒的外壁上，螺旋叶片二螺旋环绕安装在阳极筒的内壁上，螺旋叶片一和螺旋叶片二的旋向向反；在阳极筒转动时，螺旋叶片二将阴极筒二的外壁和阳极筒的内壁之间的污水向阴极筒一的右端推动，同时螺旋叶片一将阳极筒外壁和阴极筒一内壁之间的污水向阴极筒一的左端推动，同时螺旋叶片一和螺旋叶片二刮擦多个阴极板一和多个阴极板二，清除阴极板一和阴极板二上的附着物，使电化学处理效果稳定。
优选的，还包括笼型框架和弹性膜，排水管的侧壁设置为笼型框架，笼型框架均匀设置多个纵横交错的筋条，多个弹性膜分别设置在所述筋条构成的方格上，阳极板为方形，弹性膜的内表面和外表面均设置阳极板，多路控制器与多个阳极板电性连接；阴极筒一和阴极筒二上的控制器控制多个阴极板一和多个阴极板二的电压相对增大或减小，多路控制器控制沿阳极筒径向环形布置的多个阳极板的电压依次增大或减小，在阴极板一的电压增大时，电压增大的环形布置的多个阳极板与电压增大的多个阴极板一之间的引力增大，使得笼型框架相应的部位上的多个弹性膜向阴极筒一膨胀，同理，在多个阴极板二的电压增大时，笼型框架相应的部位上的多个弹性膜向阴极筒二膨胀，规律膨胀变化的多个弹性膜，将阴极筒二的外壁和阳极筒的内壁之间污水向阴极筒一的右端挤压推动，使阳极筒的外壁和阴极筒一的内壁之间的污水向阴极筒一的左端挤压推动，提高污水的流动性，同时挤压推动刮刷组件沿着阳极筒往复移动，实用性好。
优选的，刮刷组件包括两个弹性环箍和毛刷，两个弹性环箍分别套装在笼型框架的外壁和笼型框架的内壁上，弹性环箍上圆周设置毛刷，毛刷与阳极板、阴极板一和阴极板二刮刷接触；在多个弹性膜膨胀时，与未膨胀的多个弹性膜之间形成斜坡，膨胀的多个弹性膜将弹性环箍拉伸绷紧，弹性环箍的拉力使弹性环箍沿着所述斜坡滚动，从而带动毛刷刮刷多个阴极板一、多个阴极板二和多个阳极板，实现对弹性环箍的挤压推动和刮刷清除阴极板一、阴极板二和阳极板上的沉淀物，实用性好。
优选的，还包括多个挡板，多个挡板分别安装在阳极筒的左端和右端外壁上，多个挡板将弹性环箍限位在多个阳极板上；通过设置多个挡板避免弹性环箍从阳极筒上脱落，提高可靠性。
优选的，还包括法兰板和多个螺栓，阴极筒一分为上部和下部，阴极筒一的上部和下部的左右侧壁上均设置法兰板，多个螺栓将法兰板螺接紧固；通过上述设置方便拆卸和安装阴极筒一的上部和下部，也方便对阴极筒一内部进行清洗和维修，实用性好。
优选的，还包括排泥管和污泥箱，污泥箱的内部设置收集腔室，排泥管的上端伸入阴极筒一的处理腔室底部，排泥管的下端伸入污泥箱的收集腔室中；阴极筒一的处理腔室底部的沉积物在挂刷组件的推动下通过排泥管汇集到污泥箱的收集腔室中，实现沉积物的自动排出，实用性好。
优选的，还包括排泥抽屉，污泥箱的侧壁上设置开口，排泥抽屉通过所述开口可拆卸和安装在污泥箱的收集腔室中；工作一段时间后，将排泥抽屉从污泥箱的开口中拆卸出来，方便对排泥抽屉中的沉积物进行清理，实用性好。
与现有技术相比本发明的有益效果为：工作时，污水通过阴极筒二的进水口输入到阳极筒的内部左端并沿着阳极筒和内壁和阴极筒二的外壁向右流动，污水到达阴极筒一的右端后沿着阳极筒的外壁和阴极筒一的内壁向左流动，并通过排水管排出，同时阴极筒一和阴极筒二上的控制器控制多个阴极板一和多个阴极板二规律性变化电压强度，多路控制器控制多个阳极板配合多个阴极板一和多个阴极板二的电压变化而有规律的配合性变化，基于异性电极之间的吸引作用，从而使多个阳极板与多个阴极板一和多个阴极板二之间的引力发生规律性变化，所述变化的引力作用在阳极筒上，使阳极筒产生类似泵的形态变化，推动污水流动，加快污水流动，同时推动刮刷组件沿着阳极筒往复移动将附着在多个阴极板一、多个阴极板二和多个阳极板上的沉淀物等刮擦下来，使阴极板一、阴极板二和阳极板保持处理效果，使双阴极三级段式电极筒组件形成单独的污水处理设备，结构简单，而且阳极筒形电极组件为活动结构，能够推动污水流动，使污水在流动过程中与电极板的接触更加充分，也能清除电极板上的附着物，实用性好。
（发明人：李瑞阳;翟超;董前旺;苏航）
