申请日2017.06.21
公开(公告)日2017.08.08
IPC分类号B01D36/04
摘要
本发明公开了一种集成式污水深度处理装置，涉及污水处理技术领域，一种集成式污水深度处理装置，包括澄清区和过滤区，所述澄清区包括入口、配水管、排污系统、斜管沉淀区和出水槽，所述斜管沉淀区位于所述澄清区的上端，所述入口、配水管、剩余污泥位于所述澄清区的下端，出水槽位于澄清区的上端，所述过滤区包括过滤系统、收集系统、出水管，其特征是：还包括排污系统，所述排污系统包括排污开关阀和污泥排污管道;所述出水槽包括出水堰板;本发明的优点是省去单体分开运行弊端，优化了沉淀和过滤系统，降低了处理运行费用，提高处理效果。
权利要求书

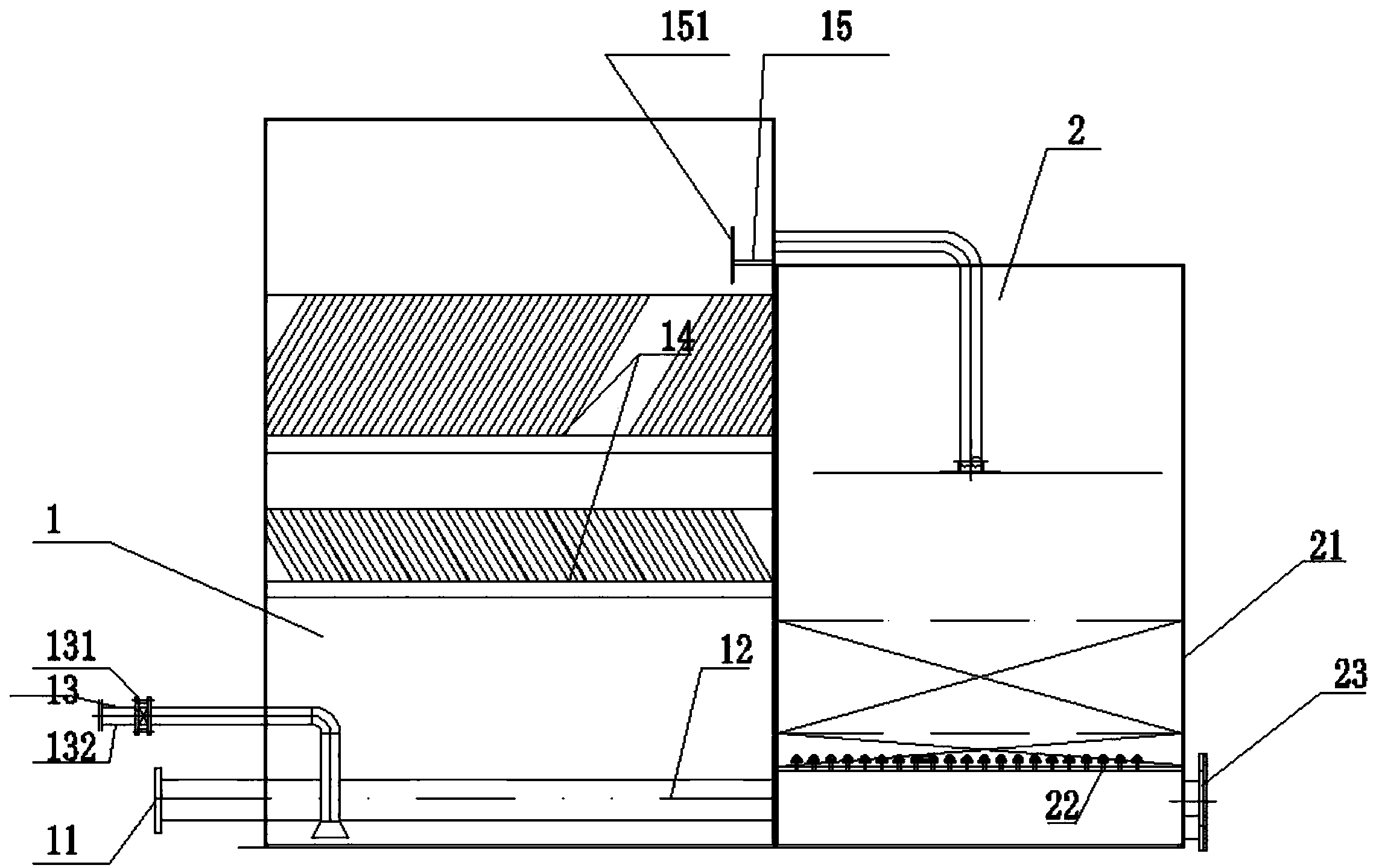

1.一种集成式污水深度处理装置，包括澄清区(1)和过滤区(2)，所述所述澄清区(1)包括入口(11)、配水管(12)、排污系统(13)、斜管沉淀区(14)和出水槽(15)，所述斜管沉淀区(14)和出水槽(15)位于所述澄清区(1)的上端，所述入口(11)、配水管(12)、排泥系统(13)位于所述澄清区(1)的下端，所述过滤区(2)包括过滤系统(21)、收集系统(22)、出水管(23)，其特征是：还包括污泥循环系统排污系统(13)，所述排污系统(13)包括排污开关阀(131)和污泥排污管道(132)。
2.根据权利要求1所述的一种一种集成式污水深度处理装置，其特征是：所述出水槽(15)连通出水堰(151)。
3.根据权利要求1所述的一种集成式污水深度处理装置，其特征是：所述过滤区(2)包括过滤系统(21)、收集系统(22)、出水管(23)，所包括过滤系统(21)上端与斜管沉淀区(14)上部的出水槽(15)连通。
说明书
一种集成式污水深度处理装置
技术领域
本发明涉及污水处理技术领域，特别涉及一种集成式污水深度处理装置。
背景技术
污水深度处理是指城市污水或工业废水经一级、二级处理后，为了达到一定的回用水标准使污水作为水资源回用于生产或生活的进一步水处理过程。针对污水(废水)的原水水质和处理后的水质要求可进一步采用三级处理或多级处理工艺。常用于去除水中的微量COD和BOD有机污染物质，SS及氮、磷高浓度营养物质及盐类。深度处理的方法有：絮凝沉淀法、砂滤法、活性炭法、臭氧氧化法、膜分离法、离子交换法、电解处理、湿式氧化法、催化氧化法、蒸发浓缩法等物理化学方法与生物脱氮、脱磷法等。深度处理方法费用昂贵，管理较复杂，处理每吨水的费用约为一级处理费用的4-5倍以上。
由于污水厂生物二级出水中有的污染物含量仍然很高、成分也比较复杂,因此在深度处理的过程中,无论是单独物化法,还是单独生物法都很难使出水达到国家回用水标准,一般单独工艺受冲击负荷能力差,有时为了使出水水质提高,成本甚至会增加几倍。组合工艺则不仅可充分利用各工艺自身的优点,而且能发挥不同工艺协同合作,达到处理目的,可节省运行成本。混凝沉淀工艺与曝气生物滤池工艺组合,在混凝沉淀阶段可将SS、有机物去除一部分,减少了SS对曝气生物滤池的堵塞,提高反冲洗周期时间,减低滤池的负荷,增加滤池的工作效率,改善出水水质,并且由于两极屏障,混凝沉淀无需将污水直接处理达标,可减少混凝剂的投量节省药剂费用。氧化工艺与曝气生物滤池工艺组合,前阶段工艺利用氧化性强的氧化剂改善水质的结构,将不利于生物利用的大分子有机物转化为有利于生物利用的小分子有机物,有助于加强下一阶段的生物处理,处理的效果和运行成本远优于两种工艺单独处理之和。选择不同的氧化剂处理效果也会有较大差异,主要是由于氧化剂的氧化强度不同,对水中污染物的结构改变影响不同,对深度处理的改善程度也就不同。
但现有的集成式污水深度处理装置多出现占地并没有减少、运行费用别没有降低的局面，最重要的处理效率不是很高。因此提供一种既能占地少又运行费用低的集成式污水深度处理装置是十分必要的。
本发明的优点是能够对排出的污泥进行循环利用，从而减少处理加药费用，降低净水系统的运行费用。
发明内容
本发明的目的是提供一种集成式污水深度处理装置，其优点是能够对排出的污泥进行循环利用，从而减少处理加药费用，降低净水系统的运行费用。
本发明的上述技术目的是通过以下技术方案得以实现的：一种集成式污水深度处理装置，包括澄清区和过滤区，所述所述澄清区包括入口、配水管、排污系统、斜管沉淀区和出水槽，所述斜管沉淀区和出水槽位于所述澄清区的上端，所述入口、配水管、排污系统位于所述澄清区的下端，所述过滤区包括过滤系统、收集系统、出水管，其特征是：还包括排污系统，所述排污系统包括排污开关阀和污泥排污管道。
通过上述技术方案，原水与回流污泥结成较大的絮凝体从进水管进入澄清区内，经过斜管沉淀区进行分离，澄清水从斜管沉淀区的上端的出水槽进入过滤区，沉淀物沉淀污泥进入排污系统。当从排出的污泥过多时，打开开关阀排出污泥。
本发明进一步设置为：所述排污管道连接有开关阀。
通过上述技术方案，开关阀可以为污泥的及时排出提供保障，使整个系统得以持续正常运行。
本发明进一步设置为：所述出水槽连通出水堰。
通过上述技术方案，可以实现稳定的溢流堰出水，从而避免了水量的波动。
本发明进一步设置为：所述过滤区包括过滤系统、收集系统、出水管，所包括过滤系统上端与斜管沉淀区出水连通。
通过上述技术方案，澄清区的原水进一步经过有过滤砂子的过滤得到进一步的净化，为了使过滤后的原水出水均匀，增加了收集系统，已达到净水的水质保证，净水之后进入出水管排出。
综上所述，本发明具有以下有益效果：
1、对污泥可以根据其出水水质的不同情况采用良好的的及时处理方式，提高了系统的稳定性;
2、因为出水槽上出水堰的设置，可以保证过滤系统的水量合理分配进入，从而保证了出水水质的稳定。
