申请日2017.08.10
公开(公告)日2017.11.03
IPC分类号C02F9/08; C02F103/18
摘要
本发明公开了一种垃圾焚烧烟气清洗废水处理系统及方法。该处理系统包括依次连通的收集池、第一酸碱度调节池、铁碳处理装置、曝气池、电絮凝装置、第二酸碱度调节池、第一沉淀池、臭氧处理装置、加药池以及第二沉淀池。通过本发明的垃圾焚烧烟气清洗废水处理系统及方法，可以实现垃圾焚烧烟气清洗废水的处理，最终从第二沉淀池排出的废水的COD值有较大程度的下降，色度得到有效降低，废水中的游离氯基本消失，转变成了无生物毒害的无机氯离子，最终得到的废水具有较好的可生化性。经过上述系统及方法处理垃圾焚烧烟气清洗废水后无有毒有害气体产生，降低了污染物的排放以及废水处理的难度、成本。

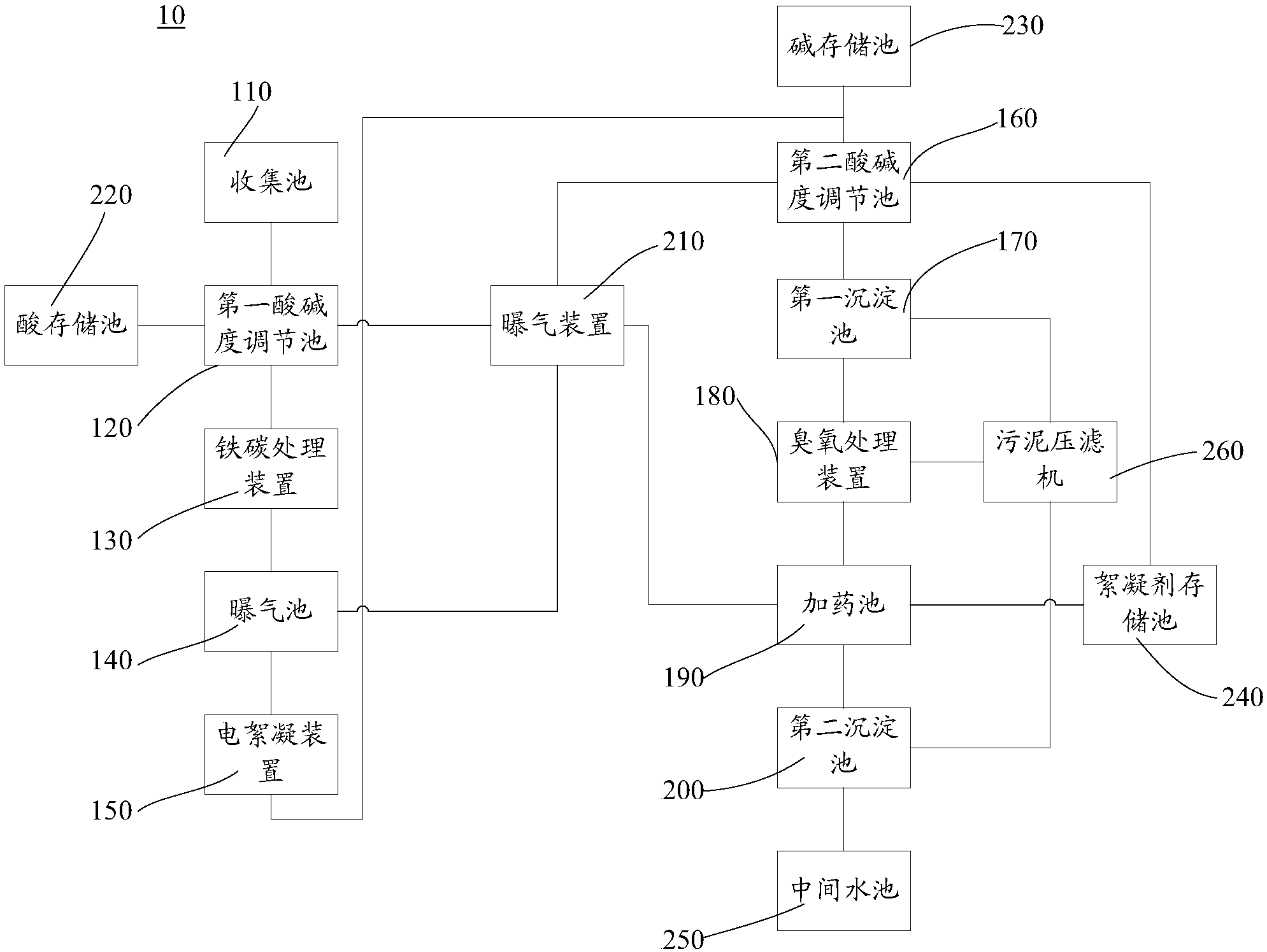

摘要附图
权利要求书
1.一种垃圾焚烧烟气清洗废水处理系统，其特征在于，包括依次连通的收集池、第一酸碱度调节池、铁碳处理装置、曝气池、电絮凝装置、第二酸碱度调节池、第一沉淀池、臭氧处理装置、加药池以及第二沉淀池，其中，所述第一酸碱度调节池及所述第二酸碱度调节池分别用于调节废水的酸碱度，所述铁碳处理装置用于对废水进行铁碳处理，所述电絮凝装置用于对废水进行电絮凝，所述臭氧处理装置用于对废水进行臭氧处理，所述加药池用于向废水中加入絮凝剂;此外，所述垃圾焚烧烟气清洗废水处理系统还包括曝气装置;所述第一酸碱度调节池、所述曝气池、所述第二酸碱度调节池以及所述加药池分别与所述曝气装置连通。
2.如权利要求1所述的垃圾焚烧烟气清洗废水处理系统，其特征在于，还包括酸存储池，所述酸存储池与所述第一酸碱度调节池连通。
3.如权利要求1所述的垃圾焚烧烟气清洗废水处理系统，其特征在于，还包括碱存储池，所述碱存储池与所述第二酸碱度调节池连通。
4.如权利要求1所述的垃圾焚烧烟气清洗废水处理系统，其特征在于，所述第一酸碱度调节池和/或所述第二酸碱度调节池内设有pH计。
5.如权利要求1所述的垃圾焚烧烟气清洗废水处理系统，其特征在于，还包括絮凝剂存储池，所述絮凝剂存储池与所述第二酸碱度调节池及所述加药池分别连通。
6.如权利要求1所述的垃圾焚烧烟气清洗废水处理系统，其特征在于，还包括中间水池，所述中间水池与所述第二沉淀池连通以用于存放经过处理的废水。
7.如权利要求1所述的垃圾焚烧烟气清洗废水处理系统，其特征在于，还包括污泥压滤机，所述污泥压滤机与所述第一沉淀池、所述第二沉淀池以及所述臭氧处理装置分别连通。
8.如权利要求1～7中任一项所述的垃圾焚烧烟气清洗废水处理系统，其特征在于，所述连通是指通过管道连通，且用于输送液体的管道上还设有泵。
9.一种垃圾焚烧烟气清洗废水处理方法，其特征在于，使用如权利要求1～8中任一项所述的垃圾焚烧烟气清洗废水处理系统对垃圾焚烧烟气清洗废水依次进行处理。
10.如权利要求9所述的垃圾焚烧烟气清洗废水处理方法，其特征在于，在所述第一酸碱度调节池中处理时，开启曝气装置，并用无机酸调节酸碱度至酸性;
在所述第二酸碱度调节池中处理时，开启曝气装置，并调节酸碱度至pH在6～12之间，之后向所述第二酸碱度调节池中加入絮凝剂。
说明书
垃圾焚烧烟气清洗废水处理系统及方法
技术领域
本发明涉及废水处理领域，尤其是涉及一种垃圾焚烧烟气清洗废水处理系统及方法。
背景技术
垃圾焚烧是指垃圾在焚烧炉内高温燃烧的过程，垃圾中的不同物质在此过程中分别生成气体和固体残渣。温度的高低直接影响垃圾焚烧的效果，更高的温度虽然有利于有机物的充分燃烧，但是过高的温度也会产生有毒的氮氧化物等。因此工业上进行垃圾焚烧的温度通常限定在800～1000℃之间。垃圾中的有机物质在氧气不足的情况下会由于燃烧不完全而产生二恶英等致癌物质，增加空气量虽然可以提高有机物的燃烧效率以减少这些有毒有害有机物质的产生，但增强空气量会增加垃圾焚烧过程中的运营成本，并且也会增加燃烧过程中的烟尘量。在垃圾焚烧过程中会有大量的烟气产生。这些烟气中通常会含有由于有机物燃烧不完全等原因而产生的有毒有害的有机物，比如高度致癌的二恶英。同时，在燃烧过程中也会产生大量的烟尘。这些烟尘主要是一些无机盐类，其中会有一些有毒有害的重金属污染物以及次氯酸盐、氯酸盐等。因此，垃圾焚烧设施必须配有烟气处理设施，以防止重金属、有机类污染物等再次释放到环境中造成污染。垃圾焚烧中在对烟气进行处理的过程中会产生大量的清洗废水，清洗废水中有机污染物含量很高，COD(ChemicalOxygen Demand，化学需氧量)值通常超过上万毫克每升，且含有大量的重金属、高浓度氯氧物化以及固体悬浮物，同时色度也很高。由于盐分尤其是重金属含量高以及含有高浓度的氯氧化物或者游离氯而导致垃圾焚烧烟气清洗废水基本不具有可生化性，很难对其通过生化法进行污染物降解及脱色，其它污染物降解及脱色的方法也存在成本高、技术难度大等缺点。目前，垃圾焚烧烟气清洗废水的污染物降解及脱色属于国际性难题。
发明内容
基于此，有必要提供一种可用于垃圾焚烧烟气清洗废水降解及脱色的垃圾焚烧烟气清洗废水处理系统及方法。
本发明解决上述技术问题的技术方案如下。
一种垃圾焚烧烟气清洗废水处理系统，包括依次连通的收集池、第一酸碱度调节池、铁碳处理装置、曝气池、电絮凝装置、第二酸碱度调节池、第一沉淀池、臭氧处理装置、加药池以及第二沉淀池，其中，所述第一酸碱度调节池及所述第二酸碱度调节池分别用于调节废水的酸碱度，所述铁碳处理装置用于对废水进行铁碳处理，所述电絮凝装置用于对废水进行电絮凝，所述臭氧处理装置用于对废水进行臭氧处理，所述加药池用于向废水中加入絮凝剂;此外，所述垃圾焚烧烟气清洗废水处理系统还包括曝气装置;所述第一酸碱度调节池、所述曝气池、所述第二酸碱度调节池以及所述加药池分别与所述曝气装置连通。
在其中一个实施例中，所述垃圾焚烧烟气清洗废水处理系统还包括酸存储池，所述酸存储池与所述第一酸碱度调节池连通。
在其中一个实施例中，所述垃圾焚烧烟气清洗废水处理系统还包括碱存储池，所述碱存储池与所述第二酸碱度调节池连通。
在其中一个实施例中，所述第一酸碱度调节池和/或所述第二酸碱度调节池内设有pH计。
在其中一个实施例中，所述垃圾焚烧烟气清洗废水处理系统还包括絮凝剂存储池，所述絮凝剂存储池与所述第二酸碱度调节池及所述加药池分别连通。
在其中一个实施例中，所述垃圾焚烧烟气清洗废水处理系统还包括中间水池，所述中间水池与所述第二沉淀池连通以用于存放经过处理的废水。
在其中一个实施例中，所述垃圾焚烧烟气清洗废水处理系统还包括污泥压滤机，所述污泥压滤机与所述第一沉淀池、所述第二沉淀池以及所述臭氧处理装置分别连通。
在其中一个实施例中，所述连通是指通过管道连通，且用于输送液体的管道上还设有泵。
一种垃圾焚烧烟气清洗废水处理方法，使用上述任一实施例所述的垃圾焚烧烟气清洗废水处理系统对垃圾焚烧烟气清洗废水依次进行处理。
在其中一个实施例中，在所述第一酸碱度调节池中处理时，开启曝气装置，并用无机酸调节酸碱度至酸性;
在所述第二酸碱度调节池中处理时，开启曝气装置，并调节酸碱度至pH在6～12之间，之后向所述第二酸碱度调节池中加入絮凝剂。
上述垃圾焚烧烟气清洗废水处理系统及方法，可以实现垃圾焚烧烟气清洗废水的处理，最终从第二沉淀池排出的废水的COD值有较大程度的下降，色度得到有效降低，废水中的游离氯基本消失，转变成了无生物毒害的无机氯离子。经过上述系统及方法处理的废水BOD5/COD(BOD5/COD>0.3表示废水具有可生化性，BOD5/COD<0.3表示废水可生化性差，BOD5即五日生化需氧量(five days'Biochemical Oxygen Demand))通常都高于0.3，因而具有较好的可生化性。因此，经过上述系统及方法处理，垃圾焚烧烟气清洗废水由难生化处理的废水转变成了可进行生化处理的废水。处理过程中得到的污泥可以按照废水处理过程中产生的污泥处理办法进行处理。经过上述系统及方法处理垃圾焚烧烟气清洗废水后无有毒有害气体产生，降低了污染物的排放以及废水处理的难度、成本。
