申请日2017.07.13
公开(公告)日2017.09.05
IPC分类号C02F9/08
摘要
本发明公开了用于水环境治理的污水回用处理设备，包括箱体，所述箱体的内壁底部且位于消毒桶和回用箱之间固定连接有抽水泵，所述抽水泵的一侧与排水管的一端相连通，并且抽水泵的另一侧连通有出水管，所述回用箱的底部两侧均固定连接有万向轮，所述箱体的内壁一侧固定连接有过滤桶，本发明涉及污水回用技术领域。该水环境治理的污水回用设备，通过包括箱体，箱体的内壁一侧固定连接有过滤桶，很大程度上对污水的处理起到了很大的作用，为后续对污水的处理提供了极大的便利，通过箱体的内壁另一侧固定连接有净化桶，大大提高了污水的净化效果，通过箱体的内壁底部一侧固定连接有消毒桶，扩大了可回用的适用范围。
权利要求书

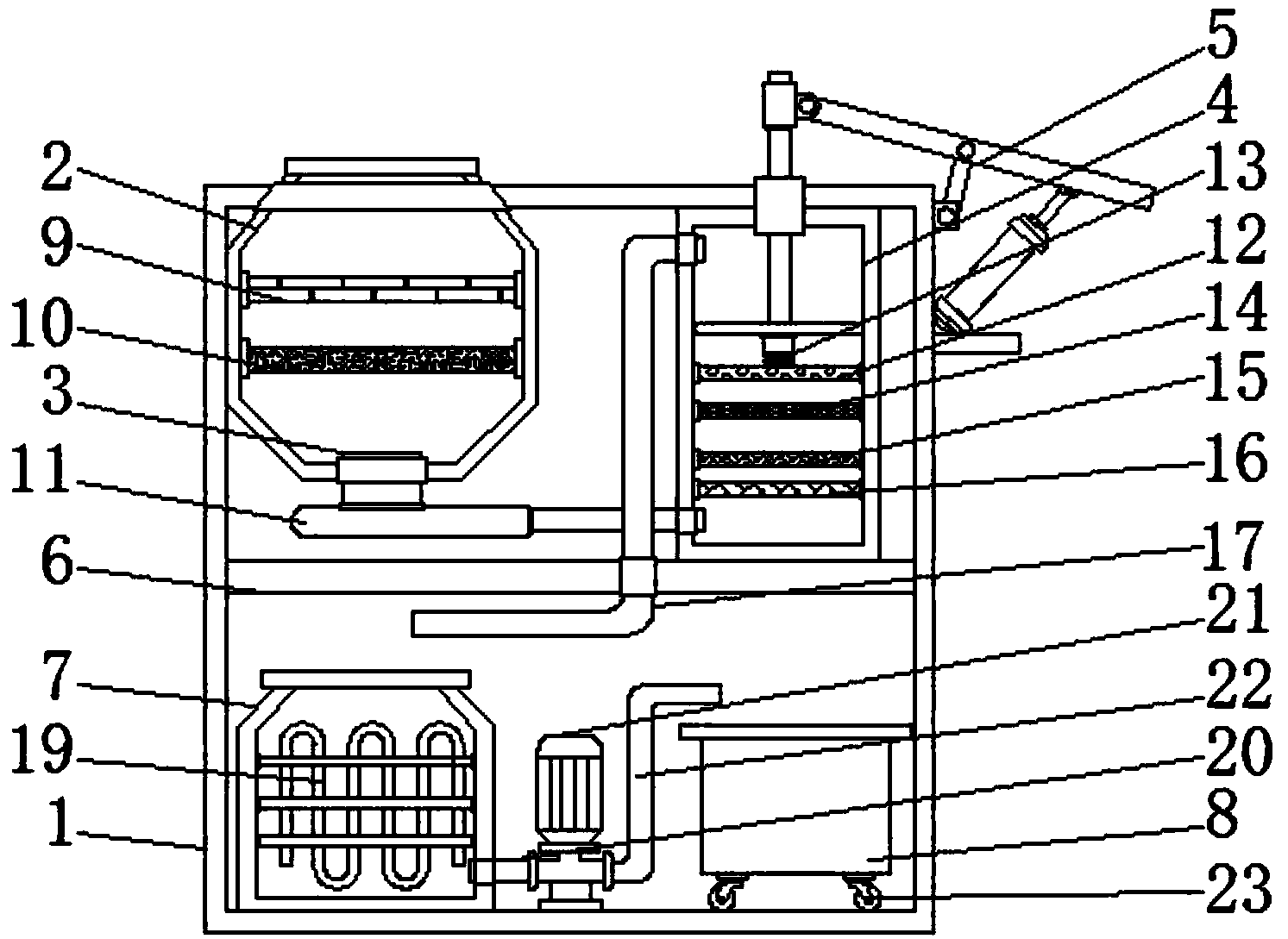

1.用于水环境治理的污水回用处理设备，包括箱体(1)，其特征在于：所述箱体(1)的内壁一侧固定连接有过滤桶(2)，并且过滤桶(2)的底部连通有下水管(3)，所述箱体(1)的内壁另一侧固定连接有净化桶(4)，并且净化桶(4)的顶部贯穿有推动装置(5)，所述推动装置(5)包括连接杆(51)，所述连接杆(51)的一端贯穿净化桶(4)的顶部并延伸至净化桶(4)的内部，所述连接杆(51)的顶端贯穿箱体(1)并延伸至箱体(1)的外部，所述连接杆(51)延伸至箱体(1)外部的一端表面固定连接有固定块(52)，并且固定块(52)的一侧活动连接有活动杆(53)，所述活动杆(53)的表面中部活动连接有活动板(54)，并且活动板(54)远离活动杆(53)的一侧与箱体(1)的一侧活动连接，所述箱体(1)的一侧固定连接有液压油缸(55)，并且液压油缸(55)输出轴的一端与活动杆(53)的表面一侧活动连接，所述箱体(1)的内壁之间固定连接有支撑板(6)，并且净化桶(4)的顶部与支撑板(6)的顶部固定连接，所述箱体(1)的内壁底部一侧固定连接有消毒桶(7)，并且箱体(1)的内壁底部另一侧固定连接有回用箱(8)。
2.根据权利要求1所述的用于水环境治理的污水回用处理设备，其特征在于：所述过滤桶(2)的内壁之间固定连接有杂物板(9)，所述过滤桶(2)的内壁之间且位于杂物板(9)的底部固定连接有滤油板(10)，所述下水管(3)的底端连通有连通管(11)，所述连通管(11)的一端贯穿净化桶(4)的一端并延伸至净化桶(4)的内部。
3.根据权利要求1所述的用于水环境治理的污水回用处理设备，其特征在于：所述连接杆(51)延伸至净化桶(4)内部的一端固定连接有橡胶盘(56)，并且橡胶盘(56)的底部固定连接有外壳(57)，并且外壳(57)的内壁两侧均固定连接有齿牙(58)，并且净化桶(4)的内壁两侧之间固定连接有隔板(12)，所述隔板(12)的顶部固定连接有与齿牙(58)相啮合的螺纹杆(13)。
4.根据权利要求1所述的用于水环境治理的污水回用处理设备，其特征在于：所述净化桶(4)的内壁之间固定连接有活性炭过滤板(14)，所述净化桶(4)的内壁之间且位于活性炭过滤板(14)的底部固定连接有细格栅(15)，所述净化桶(4)的内壁之间且位于细格栅(15)的底部固定连接有粗格栅(16)。
5.根据权利要求1所述的用于水环境治理的污水回用处理设备，其特征在于：所述净化桶(4)的一侧顶部贯穿有导管(17)，所述导管(17)的底端贯穿支撑板(6)的顶部并延伸至支撑板(6)的底部，所述隔板(12)的表面开设有透水孔(18)。
6.根据权利要求1所述的用于水环境治理的污水回用处理设备，其特征在于：所述消毒桶(7)的内壁固定连接有紫外线灯管(19)，所述消毒桶(7)的一侧底部贯穿有排水管(20)。
7.根据权利要求1所述的用于水环境治理的污水回用处理设备，其特征在于：所述箱体(1)的内壁底部且位于消毒桶(7)和回用箱(8)之间固定连接有抽水泵(21)，所述抽水泵(21)的一侧与排水管(20)的一端相连通，并且抽水泵(21)的另一侧连通有出水管(22)，所述回用箱(8)的底部两侧均固定连接有万向轮(23)。
说明书
用于水环境治理的污水回用处理设备
技术领域
本发明涉及污水回用技术领域，具体为用于水环境治理的污水回用处理设备。
背景技术
水环境是指自然界中水的形成、分布和转化所处空间的环境，是指围绕人群空间及可直接或间接影响人类生活和发展的水体，其正常功能的各种自然因素和有关的社会因素的总体，也有的指相对稳定的、以陆地为边界的天然水域所处空间的环境，在地球表面，水是由海洋水和陆地水二部分组成，后者所占总量比例很小，且所处空间的环境十分复杂，水在地球上处于不断循环的动态平衡状态，天然水的基本化学成分和含量，反映了它在不同自然环境循环过程中的原始物理化学性质，是研究水环境中元素存在、迁移和转化和环境质量(或污染程度)与水质评价的基本依据，水环境主要由地表水环境和地下水环境两部分组成，地表水环境包括河流、湖泊、水库、海洋、池塘、沼泽、冰川等，地下水环境包括泉水、浅层地下水、深层地下水等，水环境是构成环境的基本要素之一，是人类社会赖以生存和发展的重要场所，也是受人类干扰和破坏最严重的领域，水环境的污染和破坏已成为当今世界主要的环境问题之一。
现在很多地方的水源受到极大的污染，对环境造成了污染，水资源也极大的浪费，现有很多污水处理装置，但是其处理的效果不是很好，过程大过于繁杂，大大降低了处理的效率。
发明内容
针对现有技术的不足，本发明提供了用于水环境治理的污水回用处理设备，解决了处理的效果不是很好，过程大过于繁杂，大大降低了处理效率的问题。
为实现以上目的，本发明通过以下技术方案予以实现：用于水环境治理的污水回用处理设备，包括箱体，所述箱体的内壁一侧固定连接有过滤桶，并且过滤桶的底部连通有下水管，所述箱体的内壁另一侧固定连接有净化桶，并且净化桶的顶部贯穿有推动装置，所述推动装置包括连接杆，所述连接杆的一端贯穿净化桶的顶部并延伸至净化桶的内部，所述连接杆的顶端贯穿箱体并延伸至箱体的外部，所述连接杆延伸至箱体外部的一端表面固定连接有固定块，并且固定块的一侧活动连接有活动杆，所述活动杆的表面中部活动连接有活动板，并且活动板远离活动杆的一侧与箱体的一侧活动连接，所述箱体的一侧固定连接有液压油缸，并且液压油缸输出轴的一端与活动杆的表面一侧活动连接，所述箱体的内壁之间固定连接有支撑板，并且净化桶的顶部与支撑板的顶部固定连接，所述箱体的内壁底部一侧固定连接有消毒桶，并且箱体的内壁底部另一侧固定连接有回用箱。
优选的，所述过滤桶的内壁之间固定连接有杂物板，所述过滤桶的内壁之间且位于杂物板的底部固定连接有滤油板，所述下水管的底端连通有连通管，所述连通管的一端贯穿净化桶的一端并延伸至净化桶的内部。
优选的，所述连接杆延伸至净化桶内部的一端固定连接有橡胶盘，并且橡胶盘的底部固定连接有外壳，并且外壳的内壁两侧均固定连接有齿牙，并且净化桶的内壁两侧之间固定连接有隔板，所述隔板的顶部固定连接有与齿牙相啮合的螺纹杆。
优选的，所述净化桶的内壁之间固定连接有活性炭过滤板，所述净化桶的内壁之间且位于活性炭过滤板的底部固定连接有细格栅，所述净化桶的内壁之间且位于细格栅的底部固定连接有粗格栅。
优选的，所述净化桶的一侧顶部贯穿有导管，所述导管的底端贯穿支撑板的顶部并延伸至支撑板的底部，所述隔板的表面开设有透水孔。
优选的，所述消毒桶的内壁固定连接有紫外线灯管，所述消毒桶的一侧底部贯穿有排水管。
优选的，所述箱体的内壁底部且位于消毒桶和回用箱之间固定连接有抽水泵，所述抽水泵的一侧与排水管的一端相连通，并且抽水泵的另一侧连通有出水管，所述回用箱的底部两侧均固定连接有万向轮。
有益效果
本发明提供了用于水环境治理的污水回用处理设备。具备以下有益效果：
(1)、该水环境治理的污水回用设备，通过包括箱体，箱体的内壁一侧固定连接有过滤桶，并且过滤桶的底部连通有下水管，过滤桶的内壁之间固定连接有杂物板，过滤桶的内壁之间且位于杂物板的底部固定连接有滤油板，下水管的底端连通有连通管，连通管的一端贯穿净化桶的一端并延伸至净化桶的内部，先将污水中的杂物与油污进行过滤掉，很大程度上对污水的处理起到了很大的作用，为后续对污水的处理提供了极大的便利。
(2)、该水环境治理的污水回用设备，通过箱体的内壁另一侧固定连接有净化桶，并且净化桶的顶部贯穿有推动装置，推动装置包括连接杆，连接杆的一端贯穿净化桶的顶部并延伸至净化桶的内部，连接杆的顶端贯穿箱体并延伸至箱体的外部，连接杆延伸至箱体外部的一端表面固定连接有固定块，并且固定块的一侧活动连接有活动杆，活动杆的表面中部活动连接有活动板，并且活动板远离活动杆的一侧与箱体的一侧活动连接，利用像古老的抽水的方式，在污水经过多层过滤之后，对污水进行旋转抽取的方式，提高了污水的净化程度，大大提高了污水的净化效果。
(3)、该水环境治理的污水回用设备，通过箱体的内壁底部一侧固定连接有消毒桶，并且箱体的内壁底部另一侧固定连接有回用箱，消毒桶的内壁固定连接有紫外线灯管，消毒桶的一侧底部贯穿有排水管，对净化过的污水进行杀毒处理，提高了污水处理的效果，提高了污水的水质，扩大了可回用的适用范围，大大节省了水资源。
(4)、该水环境治理的污水回用设备，通过箱体的内壁底部一侧固定连接有消毒桶，并且箱体的内壁底部另一侧固定连接有回用箱，回用箱的底部两侧均固定连接有万向轮，在回用箱的底部安装有万向轮，当水满后方便提取，使用十分方便，大大便利了污水会用装置的使用。
