申请日2016.10.28
公开(公告)日2017.06.30
IPC分类号G05B19/042
摘要
本实用新型公开了一种基于物联网的远程 污水处理设备的自动控制系统，属于环保技术领域,包括客户端(1)、云平台(2)、通信模块(3)、智能互联终端(5)、智能远程报警控制终端(4)、UPS电源(6)、控制模块(7)和受控单元,实现了对污水处理设备的工作情况的闭环式监控管理，减少了人力资源的浪费。

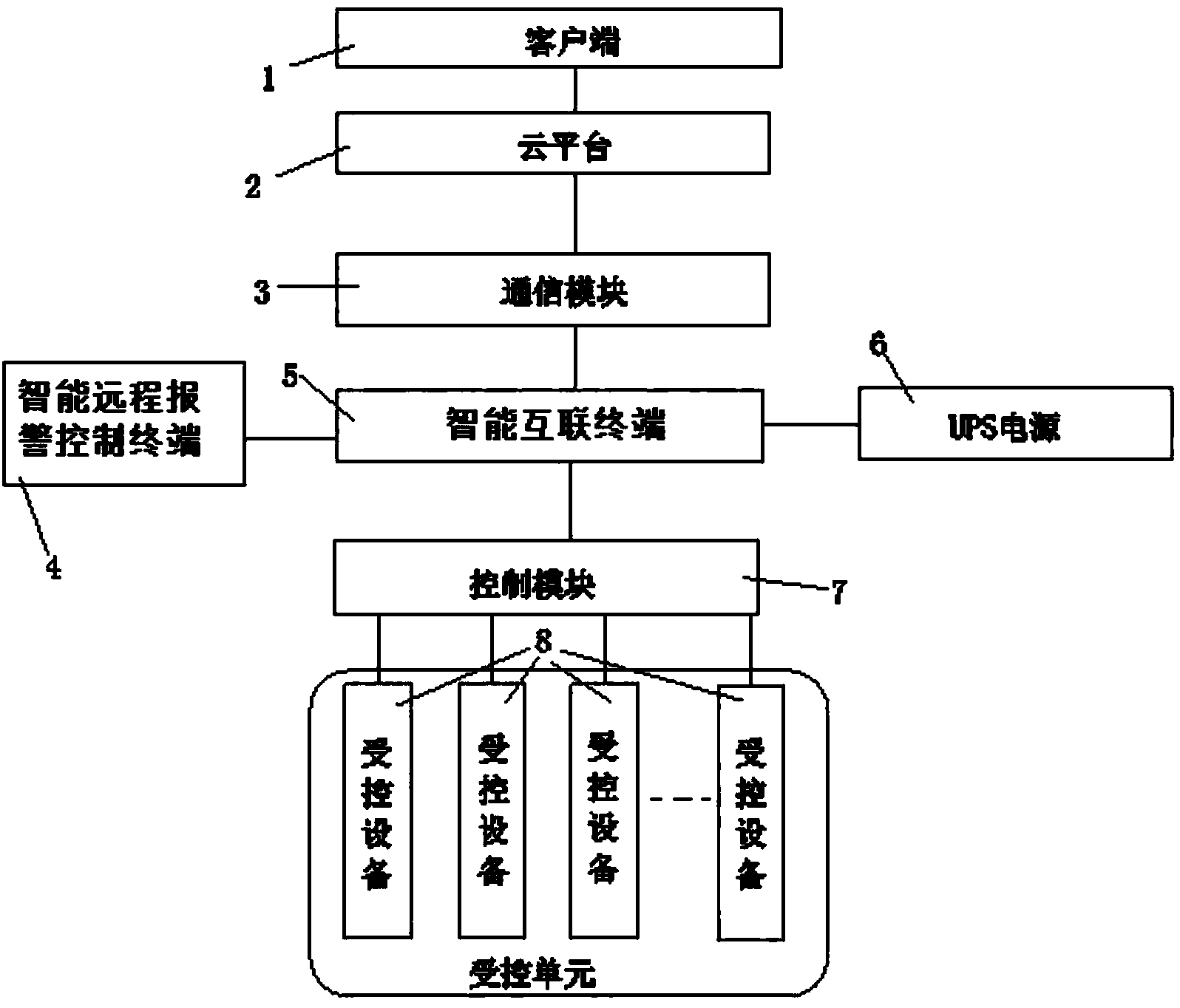

摘要附图
权利要求书
1.一种基于物联网的远程污水处理设备的自动控制系统，其特征在于：包括客户端(1)、云平台(2)、通信模块(3)、智能互联终端(5)、智能远程报警控制终端(4)、UPS电源(6)、控制模块(7)和受控单元;
客户端(1)通过互联网连接云平台(2)，云平台(2)通过互联网连接通信模块(3);
通信模块(3)包括第一主控芯片(15)、第一串口模块(12)、光电隔离模块(13)、第一串口接口(14)、GPRS模块(17)、以太网模块(16)和网线接口(18)，第一主控芯片(15)设有第一组IO口，第二组IO口和第一串口，第一串口接口(14)连接光电隔离模块(13)的输出端，光电隔离模块(13)的输入端连接第一串口模块(12)，第一串口模块(12)还连接所述第一串口，GPRS模块(17)连接所述第一组IO口、以太网模块(16)连接所述第二组串口，以太网模块(16)还连接网线接口(18);GPRS模块(17)通过GPRS移动网络与云平台(2)通信，以太网模块(16)通过网线与云平台(2)连接;
智能互联终端(5)设有第二串口、第三串口和第四串口，第一串口接口(14)连接所述第二串口，智能远程报警控制终端(4)连接所述第三串口，控制模块(7)连接所述第四串口;
控制模块(7)包括第二主控芯片(23)、数个开关量输入口(19)、数个隔离模块(20)、第二串口模块(22)、第二串口接口(21)、数个继电器(25)和数个开关量输出口(26)，每一个开关量输入口(19)均通过一个隔离模块(20)连接第二主控芯片(23)，每一个继电器(25)的线圈均通过一个隔离模块(20)连接第二主控芯片(23)，每一个继电器(25)的常开触点均连接一个开关量输出口(26);
受控单元包括数个受控设备(8)，每一个受控设备(8)均连接一个开关量输出口(26);
UPS电源(6)为所述通信模块(3)、所述智能互联终端(5)、所述智能远程报警控制终端(4)和所述控制模块(7)供电。
2.如权利要求1所述的一种基于物联网的远程污水处理设备的自动控制系统，其特征在于：所述第一串口模块(12)和第二串口模块(22)的型号均为MAX485或MAX232。
3.如权利要求1所述的一种基于物联网的远程污水处理设备的自动控制系统，其特征在于：所述第一主控芯片(15)和第二主控芯片(23)均为ARM7控制器。
4.如权利要求1所述的一种基于物联网的远程污水处理设备的自动控制系统，其特征在于：所述GPRS模块(17)的型号为M590E，所述以太网模块(16)的型号为Realtek 8201BL。
5.如权利要求1所述的一种基于物联网的远程污水处理设备的自动控制系统，其特征在于：所有所述隔离模块(20)的型号均为EL817光电隔离器。
6.如权利要求1所述的一种基于物联网的远程污水处理设备的自动控制系统，其特征在于：所述客户端(1)为电脑或智能手机;所述云平台(2)为云平台服务器。
7.如权利要求1所述的一种基于物联网的远程污水处理设备的自动控制系统，其特征在于：所述智能互联终端(5)的型号为WLT_070型嵌入式平板电脑。
8.如权利要求1所述的一种基于物联网的远程污水处理设备的自动控制系统，其特征在于：所有所述受控设备(8)均为水泵或曝气机;所述智能远程报警控制终端(4)为短信猫DTU。
说明书
一种基于物联网的远程污水处理设备的自动控制系统
技术领域
本实用新型属于环保技术领域。
背景技术
污水处理厂的污水处理工序中，控制好各种水质参数对水的净化处理极为重要。
现有的污水处理系统，在对污水处理过程中，对污水处理设备的工作状态的监控极不健全，不能形成闭环式的管理，当污水处理设备发生故障时，也不能及时将报警信息发送给管理人员。
实用新型内容
本实用新型的目的是提供一种基于物联网的远程污水处理设备的自动控制系统，实现了对污水处理设备的工作情况的闭环式监控管理，减少了人力资源的浪费。
为实现上述目的，本实用新型采用以下技术方案：
一种基于物联网的远程污水处理设备的自动控制系统，包括客户端、云平台、通信模块、智能互联终端、智能远程报警控制终端、UPS电源、控制模块和受控单元;
客户端通过互联网连接云平台，云平台通过互联网连接通信模块;
通信模块包括第一主控芯片、第一串口模块、光电隔离模块、第一串口接口、GPRS模块、以太网模块和网线接口，第一主控芯片设有第一组IO口，第二组IO口和第一串口，第一串口接口连接光电隔离模块的输出端，光电隔离模块的输入端连接第一串口模块，第一串口模块还连接所述第一串口，GPRS模块连接所述第一组IO口、以太网模块连接所述第二组串口，以太网模块还连接网线接口;GPRS模块通过GPRS移动网络与云平台通信，以太网模块通过网线与云平台连接;
智能互联终端设有第二串口、第三串口和第四串口，第一串口接口连接所述第二串口，智能远程报警控制终端连接所述第三串口，控制模块连接所述第四串口;
控制模块包括第二主控芯片、数个开关量输入口、数个隔离模块、第二串口模块、第二串口接口、数个继电器和数个开关量输出口，每一个开关量输入口均通过一个隔离模块连接第二主控芯片，每一个继电器的线圈均通过一个隔离模块连接第二主控芯片，每一个继电器的常开触点均连接一个开关量输出口;
受控单元包括数个受控设备，每一个受控设备均连接一个开关量输出口;
UPS电源为所述通信模块、所述智能互联终端、所述智能远程报警控制终端和所述控制模块供电。
所述第一串口模块和第二串口模块的型号均为MAX485或MAX232。
所述第一主控芯片和第二主控芯片均为ARM7控制器。
所述GPRS模块的型号为M590E，所述以太网模块的型号为Realtek8201BL。
所有所述隔离模块的型号均为EL817光电隔离器。
所述客户端为电脑或智能手机;所述云平台为云平台服务器。
所述智能互联终端的型号为WLT_070型嵌入式平板电脑。
所有所述受控设备均为水泵或曝气机;所述智能远程报警控制终端为短信猫DTU。
本实用新型所述的一种基于物联网的远程污水处理设备的自动控制系统，实现了对污水处理设备的工作情况的闭环式监控管理，减少了人力资源的浪费;本实用新型采用30A的继电器直接驱动污水处理设备，无需在外接大功率继电器，具有极大的适应性和实用性;本实用新型在大功率接口处均设有隔离模块，对控制芯片起到了极强的保护作用，适用于污水处理设备等大功率设备。
