摘要
一种对工业污水进行过滤并利用污水进行发电的装置，包括进水装置(1)、降压装置(2)、过滤装置(3)、第一发电装置(4)、沉淀装置(5)、支架装置(6)、第二发电装置(8)及回收装置(7)，进水装置(1)包括进水斗(11)、进水管(12)、第一弯曲杆(13)及第二弯曲杆(14)，降压装置(2)包括降压框(21)、第一过滤网(23)、堵塞块(24)、第一弹簧(25)，过滤装置(3)包括第一框体(31)、第一支架(32)及第二过滤网(33)，第一发电装置包括第一连接杆、第一弯曲板、滚轮、凸块、第二弯曲板、第二连接杆、第一支撑杆，本发明能够对污水进行充分的利用，提高水资源利用的效率。
摘要附图
权利要求书
1.一种对工业污水进行过滤并利用污水进行发电的装置，包括进水装置(1)、位于所述进水装置(1)下方的降压装置(2)、位于所述降压装置(2)下方的过滤装置(3)、位于所述过滤装置(3)下方的第一发电装置(4)、位于所述第一发电装置(4)下方的沉淀装置(5)、位于所述沉淀装置(5)下方的支架装置(6)、位于所述支架装置(6)右侧的第二发电装置(8)及位于所述第二发电装置(8)右侧的回收装置(7)，其特征在于：所述进水装置(1)包括进水斗(11)、位于所述进水斗(11)下方的进水管(12)、位于所述进水管(12)左侧的第一弯曲杆(13)及位于所述进水管(12)右侧的第二弯曲杆(14);所述第一发电装置(4)包括第一连接杆(41)、位于所述第一连接杆(41)下方的第一弯曲板(42)、位于所述第一弯曲板(42)左侧的滚轮(43)、设置于所述滚轮(43)上的凸块(44)、位于所述滚轮(43)左侧的第二弯曲板(45)、位于所述第二弯曲板(45)左侧的第二连接杆(46)、位于所述第二连接杆(46)左侧的第一支撑杆(47);所述回收装置(7)包括回收箱(71)及位于所述回收箱(71)左右两侧的定位块(72);所述第二发电装置(8)包括第五支架(81)、位于所述第五支架(81)下方的第三支撑杆(82)、设置于所述第五支架(81)下端的转块(83)、设置于所述转块(83)上的固定块(84)、设置于所述第五支架(81)上的斜杆(85);所述降压装置(2)包括降压框(21)、收容于所述降压框(21)内的第一过滤网(23)、设置于所述第一过滤网(23)上的堵塞块(24)、位于所述堵塞块(24)下方的第一弹簧(25);所述沉淀装置(5)包括沉淀框(51)、位于所述沉淀框(51)左侧的第二支架(52)、位于所述沉淀框(51)下方的第二框体(53)、收容于所述第二框体(53)内的第三过滤网(54)、收容于所述第三过滤网(54)内的挡板(55)、位于所述挡板(55)下方的第二弹簧(56)、位于所述第三过滤网(54)右侧的第四过滤网(57)、位于所述第四过滤网(57)右侧的第三弹簧(58)、位于所述第二框体(53)右侧的管道(59)及设置于所述管道(59)上的阀门(50);所述进水斗(11)呈空心的圆台状，所述进水管(12)呈竖直状，所述进水斗(11)的下表面与所述进水管(12)的上表面固定连接，所述第一弯曲杆(13)呈弯曲状，所述第一弯曲杆(13)的上端与所述进水斗(11)固定连接，所述第二弯曲杆(14)呈弯曲状，所述第二弯曲杆(14)的上端与所述进水管(12)的侧面固定连接。
2.根据权利要求1所述的对工业污水进行过滤并利用污水进行发电的装置，其特征在于：所述滚轮(43)呈圆柱体，所述滚轮(43)位于所述第一弯曲板(42)与所述第二弯曲板(45)之间，所述凸块(44)设有若干个且均匀分布在所述滚轮(43)上，所述凸块(44)与所述滚轮(43)固定连接。
3.根据权利要求1所述的对工业污水进行过滤并利用污水进行发电的装置，其特征在于：所述沉淀框(51)呈空心的圆台状，所述沉淀框(51)位于所述滚轮(43)的下方，所述第二支架(52)呈凹字形，所述第二支架(52)的一端与所述沉淀框(51)的侧面固定连接，所述第二支架(52)的另一端与所述第二框体(53)的左表面固定连接。
4.根据权利要求1所述的对工业污水进行过滤并利用污水进行发电的装置，其特征在于：所述第一支撑杆(47)的下端与所述第二支架(52)固定连接，所述第二框体(53)呈空心的长方体，所述第二框体(53)上设有位于其右表面的第五通孔(531)，所述第三过滤网(54)呈横截面为圆环的柱体，所述第三过滤网(54)竖直放置，所述第三过滤网(54)的上表面与所述沉淀框(51)的下表面固定连接，所述第三过滤网(54)的下表面与所述第二框体(53)的内表面固定连接。
5.根据权利要求1所述的对工业污水进行过滤并利用污水进行发电的装置，其特征在于：所述挡板(55)呈圆柱体且水平放置，所述挡板(55)收容于所述第三过滤网(54)内，所述挡板(55)的侧面与所述第三过滤网(54)的内表面滑动连接，所述第二弹簧(56)设有两个，所述第二弹簧(56)呈竖直状，所述第二弹簧(56)的下端与所述第二框体(53)的内表面固定连接，所述第二弹簧(56)的上端与所述挡板(55)固定连接。
6.根据权利要求1所述的对工业污水进行过滤并利用污水进行发电的装置，其特征在于：所述第四过滤网(57)呈竖直状，所述第四过滤网(57)的下表面与所述第二框体(53)的内表面滑动连接，所述第三弹簧(58)呈水平状，所述第三弹簧(58)的右端与所述第二框体(53)的内表面固定连接，所述第三弹簧(58)的左端与所述第四过滤网(57)固定连接。
7.根据权利要求4所述的对工业污水进行过滤并利用污水进行发电的装置，其特征在于：所述管道(59)的上端对准所述第五通孔(531)且与所述第二框体(53)的右表面固定连接，所述管道(59)上设有位于其左侧的第三支架(591)，所述第三支架(591)的一端与所述第二框体(53)固定连接，所述第三支架(591)的另一端与所述管道(59)固定连接。
说明书
一种对工业污水进行过滤并利用污水进行发电的装置
技术领域
本发明涉及水力发电技术领域，尤其涉及一种对工业污水进行过滤并利用污水进行发电的装置。
背景技术
在现代水力发电中，水力发电机是水力发电的重要组成部分，水力发电机的工作原理是，水流位于高处的河川、湖泊等具有势能，流至低处，经过水轮机转换成水轮机的机械能，然后推动发电机发电，将机械能转换成电能。
另外，随着经济的发展，工业越来越发达，工业废水的排放量也越来越大，如何处理和利用好工业排放的废水便成了摆在本领域技术人员面前的一道难题，如果能够利用工业排放的废水进行发电，将水能转化为电能，即能变废为宝。中国专利CN204476647U揭示了一种高效的水力发电装置，它包括蓄水池、A放水管道、B放水管道、一对放水阀门、A水轮机、B水轮机、A传动轴、B传动轴和发电机，A水轮机和B水轮机分别位于蓄水池的下方，A放水管道、B放水管道分别通过一对放水阀门与蓄水池相通，其可以根据水流情况灵活选择水轮机来进行最优匹配，发电稳定高效。但是该装置不能利用工业管道中排放的污水进行发电，且不能对水流进行充分的过滤，当污水中存在杂质或体积较大的污垢时，会对水轮机造成损坏，缩短其使用寿命;并且当水流压力较大时，无法对水流进行减压作用，亦会对水轮机造成损坏;同时无法对水资源进行回收，导致对水资源造成浪费。
因此，需要提供一种新的技术方案解决上述技术问题。
发明内容

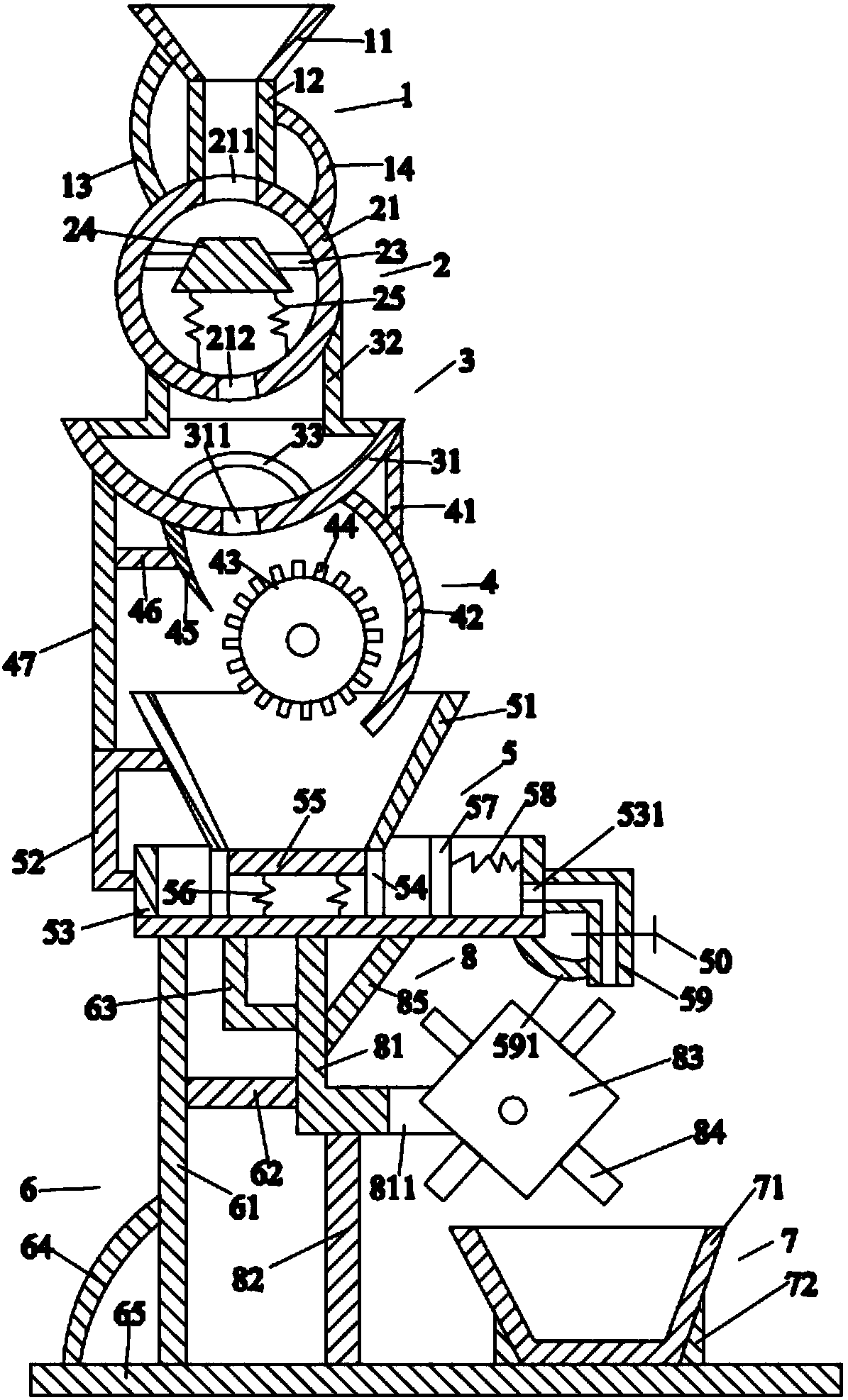

本发明要解决的问题是提供一种对工业污水进行过滤并利用污水进行发电的装置，包括进水装置、降压装置、过滤装置、第一发电装置、沉淀装置、支架装置、第二发电装置及回收装置，进水装置包括进水斗、进水管、第一弯曲杆及第二弯曲杆，降压装置包括降压框、第一过滤网、堵塞块、第一弹簧，过滤装置包括第一框体、第一支架及第二过滤网，第一发电装置包括第一连接杆、第一弯曲板、滚轮、凸块、第二弯曲板、第二连接杆、第一支撑杆，本发明能够对水利院进行充分的利用，提高水资源利用的效率。
为了解决上述技术问题，本发明采用如下技术方案：
一种对工业污水进行过滤并利用污水进行发电的装置，包括进水装置、位于所述进水装置下方的降压装置、位于所述降压装置下方的过滤装置、位于所述过滤装置下方的第一发电装置、位于所述第一发电装置下方的沉淀装置、位于所述沉淀装置下方的支架装置、位于所述支架装置右侧的第二发电装置及位于所述第二发电装置右侧的回收装置，所述进水装置包括进水斗、位于所述进水斗下方的进水管、位于所述进水管左侧的第一弯曲杆及位于所述进水管右侧的第二弯曲杆，所述降压装置包括降压框、收容于所述降压框内的第一过滤网、设置于所述的第一过滤网上的堵塞块、位于所述堵塞块下方的第一弹簧，所述过滤装置包括第一框体、位于所述第一框体上方左右两侧的第一支架及收容于所述的第一框体内的第二过滤网，所述第一发电装置包括第一连接杆、位于所述第一连接杆下方的第一弯曲板、位于所述第一弯曲板左侧的滚轮、设置于所述滚轮上的凸块、位于所述滚轮左侧的第二弯曲板、位于所述第二弯曲板左侧的第二连接杆、位于所述第二连接杆左侧的第一支撑杆，所述沉淀装置包括沉淀框、位于所述沉淀框左侧的第二支架、位于所述沉淀框下方的第二框体、收容于所述第二框体内的第三过滤网、收容于所述第三过滤网内的挡板、位于所述挡板下方的第二弹簧、位于所述第三过滤网右侧的第四过滤网、位于所述第四过滤网右侧的第三弹簧、位于所述第二框体右侧的管道及设置于所述管道上的阀门，所述支架装置包括底板、位于所述底板上方的第二支撑杆、位于所述第二支撑杆右侧的第三连接杆、位于所述第三连接杆上方的第四支架、位于所述第二支撑杆左侧的第三弯曲杆，所述回收装置包括回收箱及位于所述回收箱左右两侧的定位块，所述第二发电装置包括第五支架、位于所述第五支架下方的第三支撑杆、设置于所述第五支架下端的转块、设置于所述转块上的固定块、设置于所述第五支架上的斜杆。
所述进水斗呈空心的圆台状，所述进水管呈竖直状，所述进水斗的下表面与所述进水管的上表面固定连接，所述第一弯曲杆呈弯曲状，所述第一弯曲杆的上端与所述进水斗固定连接，所述第二弯曲杆呈弯曲状，所述第二弯曲杆的上端与所述进水管的侧面固定连接。
所述降压框呈空心的圆柱体，所述降压框上设有第一通孔及第二通孔，所述进水管的下端对准所述第一通孔且与所述降压框的外表面固定连接，所述第一弯曲杆及第二弯曲杆的下端与所述降压框固定连接，所述第一过滤网呈水平状，所述第一过滤网的侧面与所述降压框的内表面固定连接，所述第一过滤网上设有贯穿其上下表面的第三通孔，所述堵塞块的横截面呈等腰梯形，所述堵塞块收容于所述第三通孔内且顶靠在所述第一过滤网上，所述第一弹簧设有两个，所述第一弹簧呈竖直状，所述第一弹簧的上端与所述堵塞块固定连接，所述第一弹簧的下端与所述降压框固定连接。
所述第一框体呈空心的半圆柱体状，所述第一框体的下表面设有第四通孔，所述第一支架设有两个，所述第一支架呈L型，所述第一支架的上端与所述降压框固定连接，所述第一支架的下端呈水平状且与所述第一框体的内表面固定连接，所述第二过滤网呈弯曲状，所述第二过滤网的两端与所述第一框体的内表面固定连接，所述第二过滤网位于所述第四通孔的上方。
所述第一连接杆呈竖直状，所述第一连接杆的上端与所述第一框体固定连接，所述第一连接杆的下端与所述第一弯曲板固定连接，所述第一弯曲板呈弯曲状，所述第一弯曲板的上端与所述第一框体的外表面固定连接，所述滚轮呈圆柱体，所述滚轮位于所述第一弯曲板与所述第二弯曲板之间，所述凸块设有若干个且均匀分布在所述滚轮上，所述凸块与所述滚轮固定连接，所述第二弯曲板呈弯曲状，所述第二弯曲板的上端与所述第一框体固定连接，所述第二连接杆的右端与所述第二弯曲板固定连接，所述第二连接杆的左端与所述第一支撑杆的右表面固定连接，所述第一支撑杆呈竖直状，所述第一支撑杆的上端与所述第一框体固定连接。
所述沉淀框呈空心的圆台状，所述沉淀框位于所述滚轮的下方，所述第二支架呈凹字形，所述第二支架的一端与所述沉淀框的侧面固定连接，所述第二支架的另一端与所述第二框体的左表面固定连接，所述第一支撑杆的下端与所述第二支架固定连接，所述第二框体呈空心的长方体，所述第二框体上设有位于其右表面的第五通孔，所述第三过滤网呈横截面为圆环的柱体，所述第三过滤网竖直放置，所述第三过滤网的上表面与所述沉淀框的下表面固定连接，所述第三过滤网的下表面与所述第二框体的内表面固定连接，所述挡板呈圆柱体且水平放置，所述挡板收容于所述第三过滤网内，所述挡板的侧面与所述第三过滤网的内表面滑动连接，所述第二弹簧设有两个，所述第二弹簧呈竖直状，所述第二弹簧的下端与所述第二框体的内表面固定连接，所述第二弹簧的上端与所述挡板固定连接，所述第四过滤网呈竖直状，所述第四过滤网的下表面与所述第二框体的内表面滑动连接，所述第三弹簧呈水平状，所述第三弹簧的右端与所述第二框体的内表面固定连接，所述第三弹簧的左端与所述第四过滤网固定连接，所述管道的上端对准所述第五通孔且与所述第二框体的右表面固定连接，所述管道上设有位于其左侧的第三支架，所述第三支架的一端与所述第二框体固定连接，所述第三支架的另一端与所述管道固定连接。
所述底板呈长方体且水平放置，所述第二支撑杆呈长方体且竖直放置，所述第二支撑杆的下端与所述底板固定连接，所述第二支撑杆的上端与所述第二框体的下表面固定连接，所述第三连接杆呈长方体且水平放置，所述第三连接杆的左端与所述第二支撑杆固定连接，所述第四支架呈L型，所述第四支架的一端与所述第二框体的下表面固定连接，所述第三弯曲杆呈弯曲状，所述第三弯曲杆的下端与所述底板固定连接，所述第三弯曲杆的上端与所述第二支撑杆固定连接。
所述回收箱呈空心的圆台状，所述回收箱的下表面与所述底板的上表面滑动连接，所述定位块设有两个，所述定位块的横截面呈直角三角形，所述定位块的下表面与所述底板的上表面固定连接，所述定位块的侧面顶靠在所述回收箱的侧面上且与其滑动连接，所述回收箱位于所述管道的下方。
所述第五支架呈L型，所述第五支架的上端与所述第二框体的下表面固定连接，所述第五支架的下端呈水平状且设有凹槽，所述第四支架的下端与所述第五支架固定连接，所述第三连接杆的右端与所述第五支架固定连接，所述第三支撑杆呈长方体且竖直放置，所述第三支撑杆的下端与所述底板固定连接，所述第三支撑杆的上端与所述第五支架固定连接，所述转块呈长方体，所述转块收容于所述凹槽内且与所述第五支架轴转连接，所述固定块设有若干个，所述固定块呈长方体，所述固定块的一端与所述转块固定连接，所述斜杆呈倾斜状，所述斜杆的上端与所述第二框体固定连接，所述斜杆的下端与所述第五支架固定连接，所述转块位于所述管道的下方。
采用上述技术方案后，本发明具有如下优点：
本发明提出的对工业污水进行过滤并利用污水进行发电的装置结构简单，使用方便，能够对工业管道排放的具有一定压力的工业污水进行净化过滤和利用发电，从进进一步提高水资源利用的效率。首先可以对水资源进行充分的过滤，将水资源中的杂质过滤掉，一方面使污水通过净化达标后再排放，另一方面也防止污水的杂质对发电机的转轴造成损坏，从而延长本装置的使用寿命;另外本装置还可以对水流起到较好的减压作用，将水流的压力减少，以便防止压力过大对转轴造成损坏，发电稳定，可以有效的延长其使用寿命。
