申请日2016.08.31
公开(公告)日2016.11.16
IPC分类号C02F9/06; C02F1/463
摘要
本发明的目的是提供一种电絮凝污水处理装置。本发明的技术方案为：包括污水沉积池、污水泵、电子絮凝器、澄清反应塔、煤泥水浓缩池、中间沉积水箱、清水提取泵、三个介质过滤罐、护罩、净水储存箱和控制系统，电子絮凝器还设有两个进水阀，清水提取泵还设有清水提取管和清水输送管组，净水储存箱还设有通风装置，澄清反应塔还设有抽送泵、污料排出管、清水输出口和清水输出管，介质过滤罐还设有净水排送管。该污水处理系统的结构清晰，处理工序简单高效，可以有效分离污水中的杂质、微颗粒，最终达到净水的标准，也取代了以往敞开式的处理模式，针对不同的处理环节进行了关键性的改良和设计，从而提高了水质。

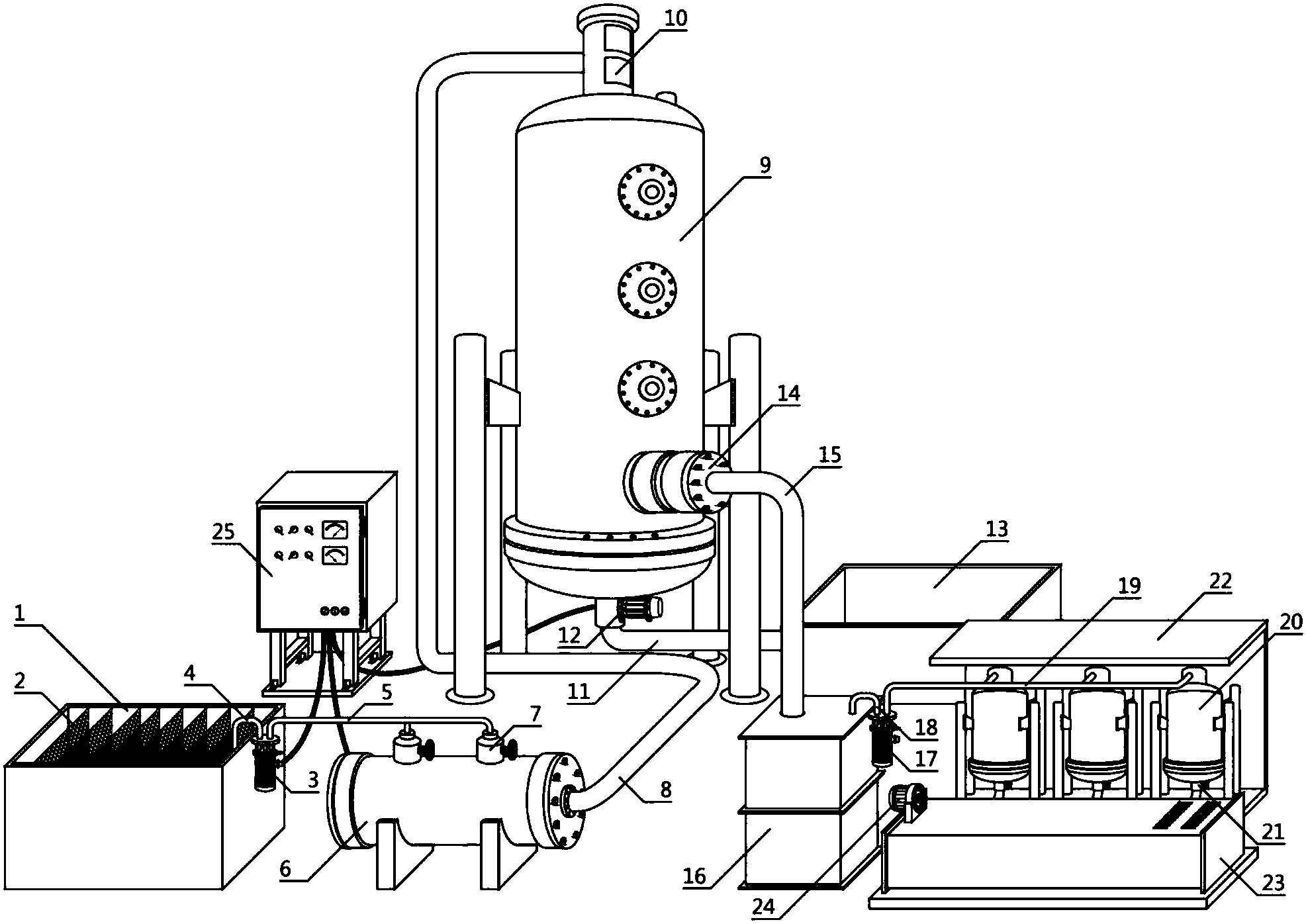

摘要附图
权利要求书
1.一种电絮凝污水处理装置，其特征在于：包括污水沉积池、污水泵、电子絮凝器、澄清反应塔、煤泥水浓缩池、中间沉积水箱、清水提取泵、若干个介质过滤罐、护罩、净水储存箱和控制系统，所述污水泵位于污水沉积池的一侧，所述污水泵与污水沉积池为固定连接，所述污水泵上还设有污水提取管和污水输送管组，所述污水提取管位于污水泵的一侧，所述污水提取管与污水泵为固定连接，所述污水输送管组位于污水提取管的另一侧，所述污水输送管组的一端与污水泵为固定连接，所述电子絮凝器位于污水沉积池的一侧，所述电子絮凝器上还设有若干个进水阀，任意所述进水阀位于电子絮凝器的上部，所述进水阀与电子絮凝器为固定连接，所述污水输送管组的另一端与进水阀为固定连接，所述澄清反应塔位于电子絮凝器的一侧，所述清水提取泵位于中间沉积水箱的一侧，所述清水提取泵与中间沉积水箱为固定连接，所述清水提取泵上还设有清水提取管和清水输送管组，所述清水提取管位于清水提取泵的一侧，所述清水提取管的一端与清水提取泵为固定连接，所述清水提取管的另一端与中间沉积水箱为固定连接，所述清水输送管组位于清水提取管的另一侧，所述清水输送管组的一端与清水提取泵为固定连接，任意所述介质过滤罐位于中间沉积水箱的一侧，所述介质过滤罐与清水输送管组的另一端为固定连接，所述护罩位于介质过滤罐的外侧，所述护罩与介质过滤罐为固定连接，所述净水储存箱上还设有通风装置，所述通风装置位于净水储存箱的上部，所述通风装置与净水储存箱为固定连接，所述控制系统位于污水沉积池的另一侧，所述控制系统利用线路与污水泵、电子絮凝器、电动阀门和清水提取泵连接。
2.根据权利要求1所述一种电絮凝污水处理装置，其特征在于：所述污水沉积池还设有若干个过滤网，任意所述过滤网位于污水沉积池的内部，所述过滤网与污水沉积池为活动连接。
3.根据权利要求2所述一种电絮凝污水处理装置，其特征在于：所述若干个过滤网的个数为多个，并且均为棉网或者纤维网。
4.根据权利要求1所述一种电絮凝污水处理装置，其特征在于：所述若干个进水阀的个数为2个，并且均为球形轮盘阀门。
5.根据权利要求1所述一种电絮凝污水处理装置，其特征在于：所述澄清反应塔上还设有抽送泵、污料排出管、清水输出口和清水输出管，所述抽送泵位于澄清反应塔的上部，所述抽送泵与澄清反应塔为固定连接，所述抽送泵上还设有絮凝器输送管，所述絮凝器输送管位于澄清反应塔的一侧，所述絮凝器输送管的一端与抽送泵为固定连接，所述絮凝器输送管的另一端与电子絮凝器为固定连接，所述污料排出管位于澄清反应塔的下部，所述污料排出管的一端与澄清反应塔为固定连接，所述污料排出管的另一端与煤泥水浓缩池为固定连接，所述污料排出管上还设有一个电动阀门，所述电动阀门位于污料排出管的一侧，所述电动阀门与污料排出管为固定连接，所述清水输出口位于澄清反应塔的一侧，所述清水输出口与澄清反应塔为固定连接，所述清水输出管位于清水输出口的一侧，所述清水输出管的一端与清水输出口为固定连接，所述清水输出管的另一端与中间沉积水箱为固定连接，所述澄清反应塔为离心式过滤澄清反应塔。
6.根据权利要求1所述一种电絮凝污水处理装置，其特征在于：所述中间沉积水箱为密封式不锈钢储水箱。
7.根据权利要求1所述一种电絮凝污水处理装置，其特征在于：所述若干个介质过滤罐的个数为3个。
8.根据权利要求1所述一种电絮凝污水处理装置，其特征在于：所述介质过滤罐上还设有净水排送管，所述净水排送管位于介质过滤罐的下部，所述净水排送管的一端与介质过滤罐为固定连接，所述净水排送管的另一端与净水储存箱为固定连接。
9.根据权利要求8所述一种电絮凝污水处理装置，其特征在于：所述净水排送管为球形阀排水输送管。
10.根据权利要求1所述一种电絮凝污水处理装置，其特征在于：所述净水储存箱为密封式不锈钢储水箱。
说明书
一种电絮凝污水处理装置
技术领域
本发明涉及废水处理领域，尤其涉及一种电絮凝污水处理装置。
背景技术
随着的发展，城市水资源短缺的压力越来越大，追究城市水危机的根本原因，人们越来越认识到，是水的社会循环超出了水的自然循环可承载的范围。污水处理在现代城市中与百姓的生活息息相关，对保护水环境起到非常重要的作用，它所涉及到的领域也非常广，尤其对于化工行业来说，污水的处理是一个非常重要的基础性设施，如何提高水的利用效率，恢复城市乃至流域良好的水环境，以及降低污染物排放对环境的危害，都是我们所面临的严峻问题，对于污水处理的方式有很多，沉淀、过滤、净化等，但是大多数的处理设备的构造以及处理方式都非常的单一化，无法做到真正有效根除水中的有毒物质，让杂质减少或者彻底清除的净化，这些都很容易造成水资源在进行二次利用时，所带来的诸多风险。
该机构针对于工业污水进行了多道沉积过滤处理环节，保证净化后的用水达到净水要求的电子絮凝污水处理机构，整套机构都是通过控制系统来实现对污水的提取、输送、排放、过滤、沉淀等处理，通过线路将各个环节的主控设备连接在一起，实现自动控制。在污水沉积池内部设有多个过滤网，每个过滤网采用棉网或者纤维网作为过滤材质，能够有效地防止污水中的大颗粒物被污水泵提取;在电子絮凝器内将污水中有毒成分转化为无毒无害的液体，电子絮凝器的上部设有两个进水阀，当其中一个进水阀出现问题时，也可以保证污水能够被正常传送至电子絮凝器内部，有效保证了整个体统的正常运转;澄清反应塔为离心式过滤澄清反应塔，可以将用水中的固体残留物进行有效分离，被分离出来的杂质以及各种固体残留物会沿澄清反应塔下部的污料排出管被输送到煤泥水浓缩池中，此外，在污料排出管的一侧装有一个电动阀门，可以实现对固体残留物间歇式有效排放，防止这些固体杂质在澄清反应塔内部发生堵塞;中间沉积水箱采用密封式不锈钢储水箱，可以防止其他污染物或者粉尘、颗粒物等杂质的进入，大大提高了待处理清水的质量;介质过滤罐设有3个，它可以有效去除水中各中悬浮物、微生物、以及其他微细颗粒，最终达到降低水浊度、净化水质的过滤设备，净水储存箱同样采用密封式不锈钢储水箱，有效防止其他杂质的进入，在净水储存箱的上部还设有一个通风装置，它可以时常对净水储存箱中的净水进行换气处理，防止净水发生变质。该污水处理系统的结构清晰，处理工序简单高效，可以有效分离污水中的杂质、微颗粒，最终达到净水的标准，也取代了以往敞开式的处理模式，针对不同的处理环节进行了关键性的改良和设计，从而提高了水质。
发明内容
本发明的目的是提供了一种对于工业污水进行多道沉积过滤处理环节，保证净化后的用水达到净水要求的电子絮凝污水处理机构。
本发明的技术方案为：一种电絮凝污水处理装置，其特征在于：包括污水沉积池、污水泵、电子絮凝器、澄清反应塔、煤泥水浓缩池、中间沉积水箱、清水提取泵、若干个介质过滤罐、护罩、净水储存箱和控制系统，所述污水泵位于污水沉积池的一侧，所述污水泵与污水沉积池为固定连接，所述污水泵上还设有污水提取管和污水输送管组，所述污水提取管位于污水泵的一侧，所述污水提取管与污水泵为固定连接，所述污水输送管组位于污水提取管的另一侧，所述污水输送管组的一端与污水泵为固定连接，所述电子絮凝器位于污水沉积池的一侧，所述电子絮凝器上还设有若干个进水阀，任意所述进水阀位于电子絮凝器的上部，所述进水阀与电子絮凝器为固定连接，所述污水输送管组的另一端与进水阀为固定连接，所述澄清反应塔位于电子絮凝器的一侧，所述清水提取泵位于中间沉积水箱的一侧，所述清水提取泵与中间沉积水箱为固定连接，所述清水提取泵上还设有清水提取管和清水输送管组，所述清水提取管位于清水提取泵的一侧，所述清水提取管的一端与清水提取泵为固定连接，所述清水提取管的另一端与中间沉积水箱为固定连接，所述清水输送管组位于清水提取管的另一侧，所述清水输送管组的一端与清水提取泵为固定连接，任意所述介质过滤罐位于中间沉积水箱的一侧，所述介质过滤罐与清水输送管组的另一端为固定连接，所述护罩位于介质过滤罐的外侧，所述护罩与介质过滤罐为固定连接，所述净水储存箱上还设有通风装置，所述通风装置位于净水储存箱的上部，所述通风装置与净水储存箱为固定连接，所述控制系统位于污水沉积池的另一侧，所述控制系统利用线路与污水泵、电子絮凝器、电动阀门和清水提取泵连接。
进一步，所述污水沉积池还设有若干个过滤网，任意所述过滤网位于污水沉积池的内部，所述过滤网与污水沉积池为活动连接。
再进一步，所述若干个过滤网的个数为多个，并且均为棉网或者纤维网。
进一步，所述若干个进水阀的个数为2个，并且均为球形轮盘阀门。
进一步，所述澄清反应塔上还设有抽送泵、污料排出管、清水输出口和清水输出管，所述抽送泵位于澄清反应塔的上部，所述抽送泵与澄清反应塔为固定连接，所述抽送泵上还设有絮凝器输送管，所述絮凝器输送管位于澄清反应塔的一侧，所述絮凝器输送管的一端与抽送泵为固定连接，所述絮凝器输送管的另一端与电子絮凝器为固定连接，所述污料排出管位于澄清反应塔的下部，所述污料排出管的一端与澄清反应塔为固定连接，所述污料排出管的另一端与煤泥水浓缩池为固定连接，所述污料排出管上还设有一个电动阀门，所述电动阀门位于污料排出管的一侧，所述电动阀门与污料排出管为固定连接，所述清水输出口位于澄清反应塔的一侧，所述清水输出口与澄清反应塔为固定连接，所述清水输出管位于清水输出口的一侧，所述清水输出管的一端与清水输出口为固定连接，所述清水输出管的另一端与中间沉积水箱为固定连接，所述澄清反应塔为离心式过滤澄清反应塔。
进一步，所述中间沉积水箱为密封式不锈钢储水箱。
进一步，所述若干个介质过滤罐的个数为3个。
进一步，所述介质过滤罐上还设有净水排送管，所述净水排送管位于介质过滤罐的下部，所述净水排送管的一端与介质过滤罐为固定连接，所述净水排送管的另一端与净水储存箱为固定连接。
再进一步，所述净水排送管为球形阀排水输送管。
进一步，所述净水储存箱为密封式不锈钢储水箱。
本发明的有益效果在于：该机构针对于工业污水进行了多道沉积过滤处理环节，保证净化后的用水达到净水要求的电子絮凝污水处理机构，整套机构都是通过控制系统来实现对污水的提取、输送、排放、过滤、沉淀等处理，通过线路将各个环节的主控设备连接在一起，实现自动控制。在污水沉积池内部设有多个过滤网，每个过滤网采用棉网或者纤维网作为过滤材质，能够有效地防止污水中的大颗粒物被污水泵提取;在电子絮凝器内将污水中有毒成分转化为无毒无害的液体，电子絮凝器的上部设有两个进水阀，当其中一个进水阀出现问题时，也可以保证污水能够被正常传送至电子絮凝器内部，有效保证了整个体统的正常运转;澄清反应塔为离心式过滤澄清反应塔，可以将用水中的固体残留物进行有效分离，被分离出来的杂质以及各种固体残留物会沿澄清反应塔下部的污料排出管被输送到煤泥水浓缩池中，此外，在污料排出管的一侧装有一个电动阀门，可以实现对固体残留物间歇式有效排放，防止这些固体杂质在澄清反应塔内部发生堵塞;中间沉积水箱采用密封式不锈钢储水箱，可以防止其他污染物或者粉尘、颗粒物等杂质的进入，大大提高了待处理清水的质量;介质过滤罐设有3个，它可以有效去除水中各中悬浮物、微生物、以及其他微细颗粒，最终达到降低水浊度、净化水质的过滤设备，净水储存箱同样采用密封式不锈钢储水箱，有效防止其他杂质的进入，在净水储存箱的上部还设有一个通风装置，它可以时常对净水储存箱中的净水进行换气处理，防止净水发生变质。该污水处理系统的结构清晰，处理工序简单高效，可以有效分离污水中的杂质、微颗粒，最终达到净水的标准，也取代了以往敞开式的处理模式，针对不同的处理环节进行了关键性的改良和设计，从而提高了水质。
