申请日2016.08.31
公开(公告)日2016.12.21
IPC分类号C02F11/00; C02F11/10
摘要
本发明提供了一种城市污水和污泥协同循环处理的方法及装置，该方法包括：第一步：城市污水经过处理，污水变成了达标排放水和污泥;第二步：污泥经过浆化预热，进入到污泥热水解反应釜内完成污泥有机物热水解反应，在热水解反应过程中，污泥中的大分子有机物热解成小分子和易生化有机物;第三步：热解后的高温泥浆经鸟粪石除磷工艺除磷和部分氨氮，经冷却器冷却到常压，回流到污水厂进水口，和城市污水混合后进入污水处理系统。本发明的有益效果是：本发明的污泥处理工艺解决了污泥监督管理难题，解决了污泥违法乱倒污染环境的难题，且本发明对污水处理、污泥处理和臭气治理一并综合考虑，和传统的污水和污泥项目比较，降低了项目总投资费用。

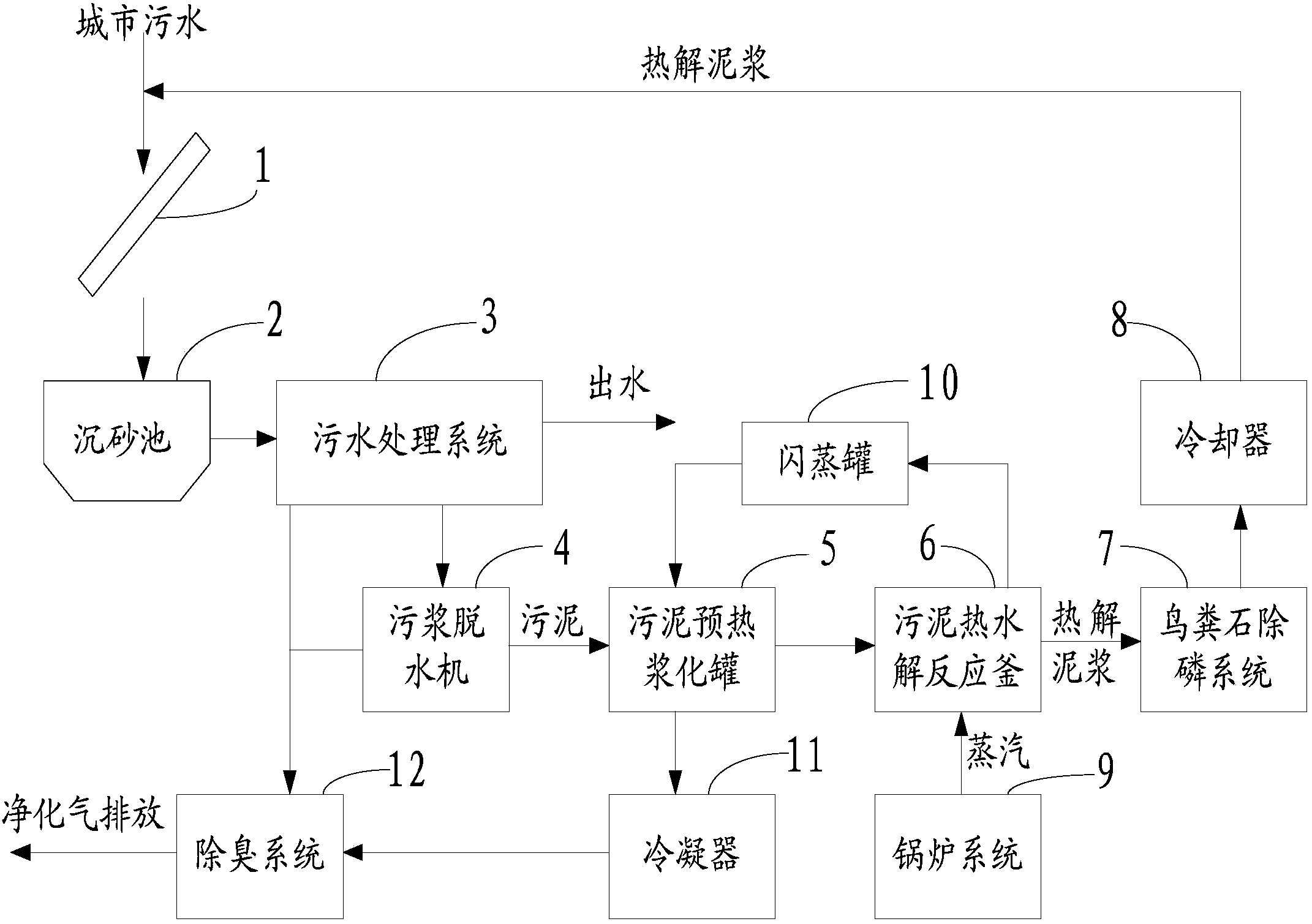

摘要附图
权利要求书
1.一种城市污水和污泥协同循环处理的方法，其特征在于，包括如下步骤：
第一步：城市污水经过处理，污水变成了达标排放水和污泥;
第二步：污泥经过浆化预热，进入到污泥热水解反应釜内完成污泥有机物热水解反应，在热水解反应过程中，污泥中的大分子有机物热解成小分子和易生化有机物;
第三步：热解后的高温泥浆经鸟粪石除磷工艺除磷和部分氨氮，经冷却器冷却到常压，回流到污水厂进水口，和城市污水混合后进入污水处理系统。
2.根据权利要求1所述的方法，其特征在于，在第一步中，城市污水经过格栅、沉砂池和污水处理系统的处理，污水变成了达标排放水和污泥。
3.根据权利要求1所述的方法，其特征在于，在所述第二步骤中污泥浆化预热后的温度：55℃-80℃，污泥进入污泥热水解反应釜，注入过热蒸汽，最终热解泥浆温度加热到：140℃-170℃，污泥在污泥热水解反应釜内停留时间13分钟至20分钟。
4.根据权利要求1所述的方法，其特征在于，在所述第二步中，污泥经过污泥热水解反应釜反应，变成了液态状泥浆，可溶性COD占到了95%，BOD/COD≥0.6。
5.根据权利要求1所述的方法，其特征在于，在所述第二步中，污泥与蒸汽比例为每吨污泥加入110至130千克蒸汽。
6.根据权利要求3所述的方法，其特征在于，在所述第二步中，污泥在污泥热水解反应釜内停留时间15分钟或18分钟，最终热解泥浆温度加热到155℃。
7.根据权利要求1所述的方法，其特征在于，在所述第三步中，鸟粪石除磷工艺中氯化镁的加药量为含水80%原污泥的万分之1.2。
8.根据权利要求1所述的方法，其特征在于，在所述第三步中，鸟粪石除磷工艺中药剂选用氢氧化镁。
9.一种城市污水和污泥协同循环处理的装置，其特征在于，包括依次相连的污水处理系统、污浆脱水机、污泥预热浆化罐、污泥热水解反应釜、鸟粪石除磷系统、冷却器，该装置还包括为所述污泥热水解反应釜提供蒸汽的锅炉系统，所述锅炉系统与所述污泥热水解反应釜相连。
10.根据权利要求9所述的装置，其特征在于，该装置还包括设置于城市污水出水口与所述污水处理系统之间的格栅和沉砂池，该装置还包括闪蒸罐、冷凝器、除臭系统，所述闪蒸罐分别连接所述污泥热水解反应釜和所述污泥预热浆化罐，所述冷凝器输入端连接所述污泥预热浆化罐，所述冷凝器输出端连接所述除臭系统，所述除臭系统分别连接所述污浆脱水机和所述污水处理系统。
说明书
城市污水和污泥协同循环处理的方法及装置
技术领域
本发明涉及市政污水和污泥处理技术领域，尤其涉及城市污水和污泥协同循环处理的方法及装置。
背景技术
现在我国随着城镇化的发展和人民生活水平的不断提高，城镇每天产生大量的市政污水和污泥，给城市的环境和可持续发展造成非常大的压力，实现污泥的减量化、无害化、稳定化、资源化必须改变传统的技术方法，大力创新，不断采用新工艺和新技术来解决这一迫切的问题。
发明内容
本发明提供了一种城市污水和污泥协同循环处理的方法，包括如下步骤：
第一步：城市污水经过处理，污水变成了达标排放水和污泥;
第二步：污泥经过浆化预热，进入到污泥热水解反应釜内完成污泥有机物热水解反应，在热水解反应过程中，污泥中的大分子有机物热解成小分子和易生化有机物;
第三步：热解后的高温泥浆经鸟粪石除磷工艺除磷和部分氨氮，经冷却器冷却到常压，回流到污水厂进水口，和城市污水混合后进入污水处理系统。
作为本发明的进一步改进，城市污水经过格栅、沉砂池和污水处理系统的处理，污水变成了达标排放水和污泥。
作为本发明的进一步改进，在所述第二步骤中污泥浆化预热后的温度：55℃-80℃，污泥进入污泥热水解反应釜，注入过热蒸汽，最终热解泥浆温度加热到：140℃-170℃，污泥在污泥热水解反应釜内停留时间13分钟至20分钟。
作为本发明的进一步改进，在所述第二步中，污泥经过污泥热水解反应釜反应，变成了液态状泥浆，可溶性COD占到了95%，BOD/COD≥0.6。
作为本发明的进一步改进，在所述第二步中，污泥与蒸汽比例为每吨污泥加入110至130千克蒸汽。
作为本发明的进一步改进，在所述第二步中，污泥在污泥热水解反应釜内停留时间15分钟或18分钟，最终热解泥浆温度加热到155℃。
作为本发明的进一步改进，在所述第三步中，鸟粪石除磷工艺中氯化镁的加药量为含水80%原污泥的万分之1.2。
作为本发明的进一步改进，在所述第三步中，鸟粪石除磷工艺中药剂选用氢氧化镁。
本发明还提供了一种城市污水和污泥协同循环处理的装置，包括依次相连的污水处理系统、污浆脱水机、污泥预热浆化罐、污泥热水解反应釜、鸟粪石除磷系统、冷却器，该装置还包括为所述污泥热水解反应釜提供蒸汽的锅炉系统，所述锅炉系统与所述污泥热水解反应釜相连。
作为本发明的进一步改进，该装置还包括设置于城市污水出水口与所述污水处理系统之间的格栅和沉砂池，该装置还包括闪蒸罐、冷凝器、除臭系统，所述闪蒸罐分别连接所述污泥热水解反应釜和所述污泥预热浆化罐，所述冷凝器输入端连接所述污泥预热浆化罐，所述冷凝器输出端连接所述除臭系统，所述除臭系统分别连接所述污浆脱水机和所述污水处理系统。
本发明的有益效果是：本发明的污泥处理工艺解决了污泥监督管理难题，解决了污泥违法乱倒污染环境的难题，且本发明对污水处理、污泥处理和臭气治理一并综合考虑，形成了一个闭环的解决方案，和传统的污水和污泥项目比较，降低了项目总投资费用。
