申请日2016.11.14
公开(公告)日2017.08.11
IPC分类号C02F9/08; C02F1/00; C02F1/32
摘要
本发明公开了一种可以监测水质的污水处理回收装置，石英砂滤料层的两端均设置有污水回流器，空气管道的一侧设置有进水虹吸管，空气管道的底端设置有污水过滤器，净水池的一侧设置有红外线杀菌器，红外线杀菌器的一侧设置有PH测试器，PH测试器的顶端设置有PH报警器，PH测试器与PH报警器电性连接。本发明一种可以监测水质的污水处理回收装置，能耗低、运行费用低，单位污水处理能耗低于0.2kW.h/m3污水，装置小、占地小、投资低，流程简单、处理效果稳定;控制简单、运行管理方便;处理深度适应性强，该工艺将喷射环流技术原理成功应用于污水处理系统，可以将常规的生化处理效率提高十多倍。
权利要求书

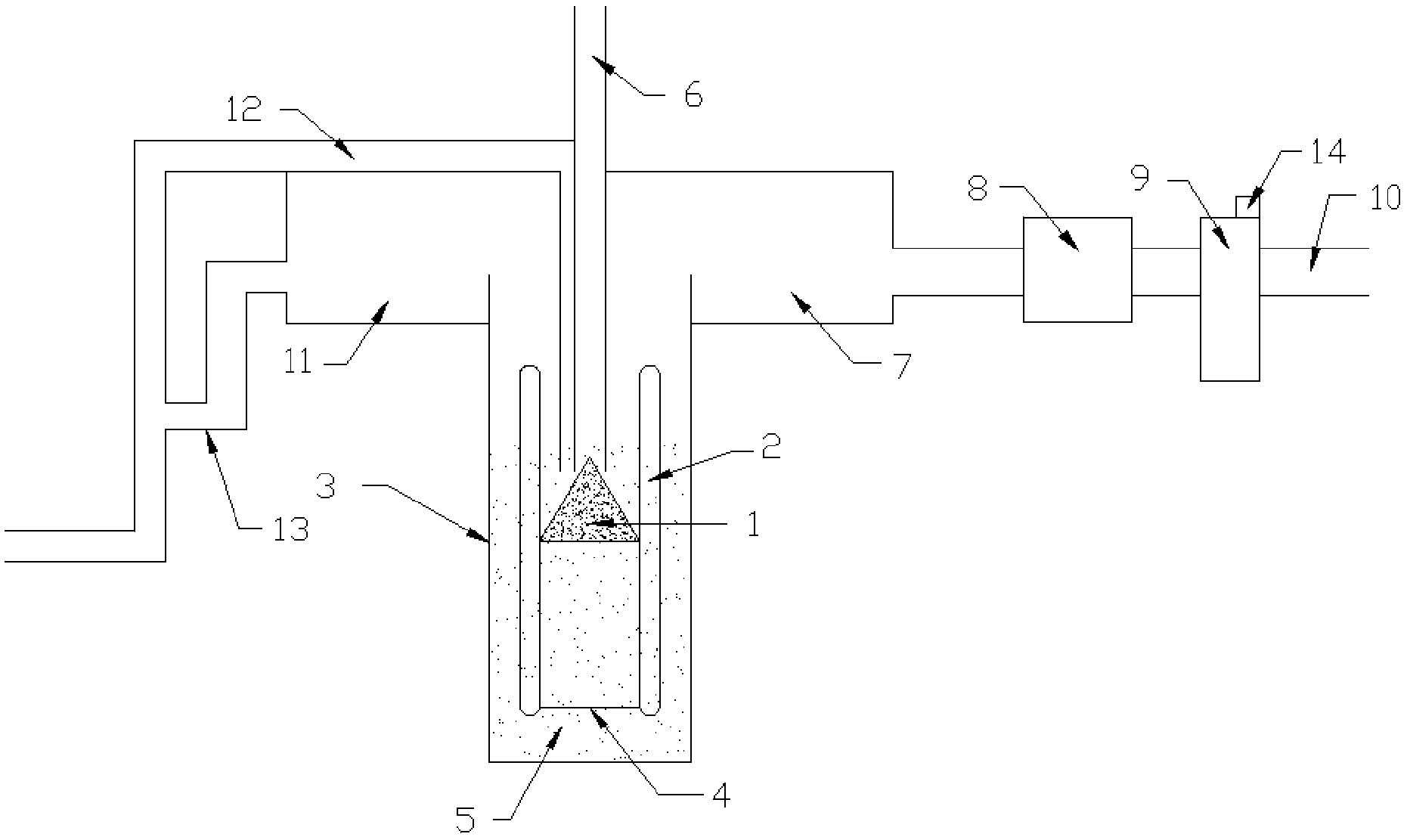

1.一种可以监测水质的污水处理回收装置，包括石英砂滤料层(1)、污水回流器(2)、污水过滤器(3)、无烟煤滤料层(4)、过滤水槽(5)、空气管道(6)、净水池(7)、红外线杀菌器(8)、PH测试器(9)、出水口(10)、回收池(11)、进水虹吸管(12)、连通管(13)和PH报警器(14)，其特征在于，所述石英砂滤料层(1)的两端均设置有污水回流器(2)，所述空气管道(6)的一侧设置有进水虹吸管(12)，所述空气管道(6)的底端设置有污水过滤器(3)，所述净水池(7)的一侧设置有红外线杀菌器(8)，所述红外线杀菌器(8)的一侧设置有PH测试器(9)，所述PH测试器(9)的顶端设置有PH报警器(14)，所述PH测试器(9)与PH报警器(9)电性连接。
2.根据权利要求1所述的一种可以监测水质的污水处理回收装置，其特征在于，所述进水虹吸管(12)的底端设置有回收池(11)，所述回收池(11)的一侧设置有连通管(13)，所述进水虹吸管(12)与回收池(11)通过连通管(13)相连通。
3.根据权利要求1所述的一种可以监测水质的污水处理回收装置，其特征在于，所述PH测试器(9)的一侧设置有出水口(10)。
4.根据权利要求1所述的一种可以监测水质的污水处理回收装置，其特征在于，所述石英砂滤料层(1)的底端设置有无烟煤滤料层(4)，所述无烟煤滤料层(4)的底端设置有过滤水槽(5)。
5.根据权利要求1所述的一种可以监测水质的污水处理回收装置，其特征在于，所述石英砂滤料层(1)的顶端设置有空气管道(6)，所述空气管道(6)的一侧设置有净水池(7)。
说明书
一种可以监测水质的污水处理回收装置
技术领域
本发明涉及一种污水处理装置，特别涉及一种可以监测水质的污水处理回收装置。
背景技术
污水处理设备能有效处理城区的生活污水，工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义所谓原生污水就是城市直接排放未经处理的生活或者是工业废水，现阶段的利用方法是原生污水直接进入污水源热泵系统进行换热，在消耗少量电力的情况下为城市建筑物室内制冷供暖，污水再利用有几个技术难点需要克服：堵塞，腐蚀，换热效率，城市原生污水直接进入污水换热器进行换热后，换取的热量由污水源热泵内部的热泵做功传递到室内，对城市原生污水再利用，优点是：节能环保，无污染。
污水处理设备还不完善，在处理过程中水质的处理还没有完全达标，水的处理过程没有达到循环过滤，处理过出来的水质含菌量过高，或者PH值无法监测出来，出水水质不稳定，污泥产量多，不利于维修，设备出现故障后，不方便检修与更换，这通常是业主最烦恼的，对环境适应性强，冬天防冻、夏天防洪，北方需要埋入较深，并做保温处理，由于设备的局限性，设备只能用在废水量比较小的项目中。
发明内容
本发明要解决的技术问题是克服现有技术污水处理的缺陷，提供一种可以监测水质的污水处理回收装置。
为了解决上述技术问题，本发明提供了如下的技术方案：
本发明一种可以监测水质的污水处理回收装置，所述石英砂滤料层的两端均设置有污水回流器，所述空气管道的一侧设置有进水虹吸管，所述空气管道的底端设置有污水过滤器，所述净水池的一侧设置有红外线杀菌器，所述红外线杀菌器的一侧设置有PH测试器，所述PH测试器的顶端设置有PH报警器，所述PH测试器与PH报警器电性连接。
作为本发明的一种优选技术方案，所述进水虹吸管的底端设置有回收池，所述回收池的一侧设置有连通管，所述进水虹吸管与回收池通过连通管相连通。
作为本发明的一种优选技术方案，所述PH测试器的一侧设置有出水口。
作为本发明的一种优选技术方案，石英砂滤料层的底端设置有无烟煤滤料层，所述无烟煤滤料层的底端设置有过滤水槽。
作为本发明的一种优选技术方案，所述石英砂滤料层的顶端设置有空气管道，所述空气管道的一侧设置有净水池。
本发明所达到的有益效果是：本发明一种可以监测水质的污水处理回收装置，能耗低、运行费用低，单位污水处理能耗低于0.2kW.h/m3污水，装置小、占地小、投资低，流程简单、处理效果稳定;控制简单、运行管理方便;处理深度适应性强，该工艺将喷射环流技术原理成功应用于污水处理系统，可以将常规的生化处理效率提高十多倍，反应总停留时间只需要30-45min;反应装置体积小，效率高;本装置作为预处理系统，与其他工艺组合进行深度处理，可进一步降低能耗，同时提高水质标准达到一级A标准，同时提高水质的高质量，伴有杀菌效果，同时可以监测水的酸碱性。
