申请日2016.08.31
公开(公告)日2016.12.21
IPC分类号C02F1/00; E03F1/00; E03F5/02
摘要
本发明公开一种检查井污水处理装置，包括检查井、井盖、与检查井下部连通的进水管和出水管、安装在检查井内的反应模块以及安装在反应模块内的空气提升器和蜂窝式填料，蜂窝式填料填充在反应模块内空气提升器的外侧，反应模块上开有进水孔和出水孔，进水孔位于反应模块的底部，出水孔位于反应模块的侧壁蜂窝式填料的上方;空气提升器对应安装在进水孔的上方，空气提升器上部空气管与气泵连接。本发明扩充了污水或雨水检查井的功能，克服了现有检查井仅充当管道连接的弊端，充分利用检查井空间，使之具备生化反应的条件，能够进行一定的污(雨)水处理能力，可对管道里面的雨水或者污水进行就地处理，削减污染物的含量。

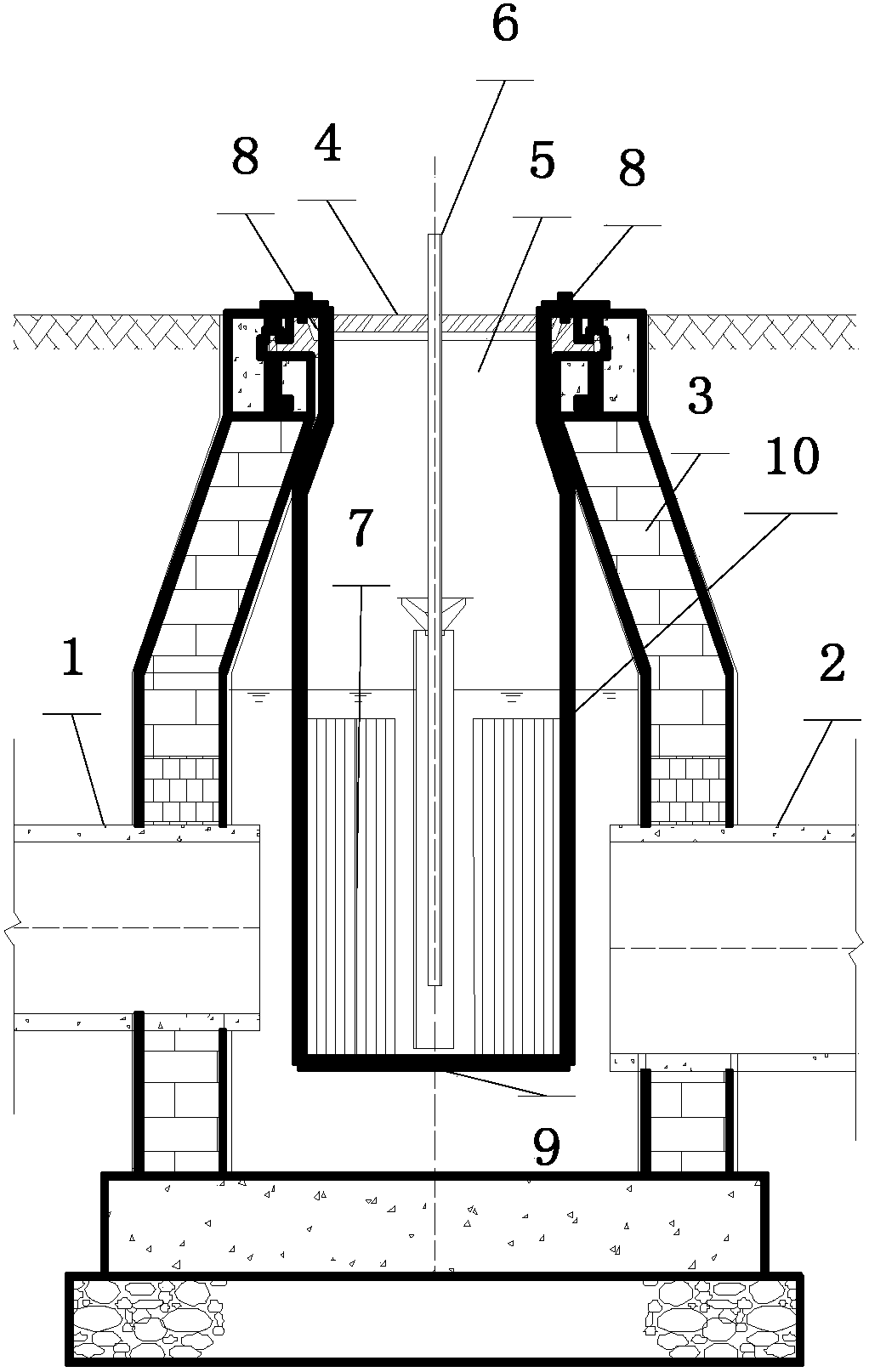

摘要附图
权利要求书
1.一种检查井污水处理装置，包括检查井(3)、井盖(4)以及与检查井(3)下部连通的进水管(1)和出水管(2)，其特征在于，还包括安装在检查井(3)内的反应模块(5)以及安装在反应模块(5)内的空气提升器(6)和蜂窝式填料(7)，蜂窝式填料(7)填充在反应模块(5)内空气提升器(6)的外侧，反应模块(5)上开有进水孔(9)和出水孔(10)，进水孔(9)位于反应模块(5)的底部，出水孔(10)位于反应模块(5)的侧壁蜂窝式填料(7)的上方;空气提升器(6)对应安装在进水孔(9)的上方，空气提升器(6)上部空气管与气泵连接。
2.根据权利要求1所述的一种检查井污水处理装置，其特征在于，所述进水孔(9)位于反应模块(5)底部的中心位置处。
3.根据权利要求1所述的一种检查井污水处理装置，其特征在于，所述反应模块(5)通过螺栓(8)与井盖(4)固定连接。
说明书
检查井污水处理装置
技术领域
本发明涉及一种污水处理装置，具体是一种检查井污水处理装置，属于污水处理装置技术领域。
背景技术
随着我国水污染问题的日益突显，水环境质量改善的要求也越来越显著。我国现有污水的处理办法是通过管道将污水输送到污水厂进行集中处理。对于雨水，大部分则不经过处理就直接通过管道输送排放至河流。在污水和雨水的管道输送过程中，检查井多起到上下游管道的衔接作用，长距离输送过程中，检查井设置频繁，数量较多。而检查井本身其实具有一定的空间，若可以充分利用此部分空间充分削减输送水流的污染物，则不仅能节省水处理占地，而且能削减进入污水厂的污染物负荷;还可对雨水进行简单的处理作用，削减排放到河流的雨水污染物含量。
发明内容
针对上述现有技术存在的问题，本发明提供一种检查井污水处理装置，可扩充污水或雨水检查井的功能，克服现有检查井仅充当管道连接的弊端，充分利用检查井空间，使之具备生化反应的条件，能够进行一定的污(雨)水处理能力，可对管道里面的雨水或者污水进行就地处理，削减污染物的含量，削减排放到河流的雨水污染物含量。
为了实现上述目的，本发明采用的一种检查井污水处理装置，包括检查井、井盖、与检查井下部连通的进水管和出水管、安装在检查井内的反应模块以及安装在反应模块内的空气提升器和蜂窝式填料，蜂窝式填料填充在反应模块内空气提升器的外侧，反应模块上开有进水孔和出水孔，进水孔位于反应模块的底部，出水孔位于反应模块的侧壁蜂窝式填料的上方;空气提升器对应安装在进水孔的上方，空气提升器上部空气管与气泵连接。
优选地，所述进水孔位于反应模块底部的中心位置处。
优选地，所述反应模块通过螺栓与井盖固定连接。
与现有技术相比，本发明通过在检查井内安装反应模块、空气提升器和蜂窝式填料，可对检查井内的污水或雨水进行处理，消减污染物的含量，进而削减了排放到河流的雨水污染物含量。扩充了污水或雨水检查井的功能，克服了现有检查井仅充当管道连接的弊端，充分利用检查井空间，使之具备生化反应的条件，能够进行一定的污(雨)水处理能力，可对管道里面的雨水或者污水进行就地处理，削减污染物的含量。
