申请日2017.01.10
公开(公告)日2017.08.15
IPC分类号C02F9/14
摘要
本实用新型公开一种地埋一体化污水处理设备，属于环保设备技术领域。它包括由左至右依次设置的缺氧池、接触氧化池、沉淀池、消毒池，所述缺氧池和所述接触氧化池之间通过第一连接管连通，接触氧化池和所述沉淀池之间通过第二连接管连通，沉淀池和所述消毒池之间通过第三连接管连通。本实用新型通过设置卡槽以及钢丝网片，并在钢丝网片上设置缺氧池填料，当需要更换缺氧池填料时，仅需要将钢筋网片抽出并更换即可，缺氧池填料更换方便，钢丝网片分多排设置，进而缺氧池填料与污水接触面积大，脱氮效果好。
权利要求书

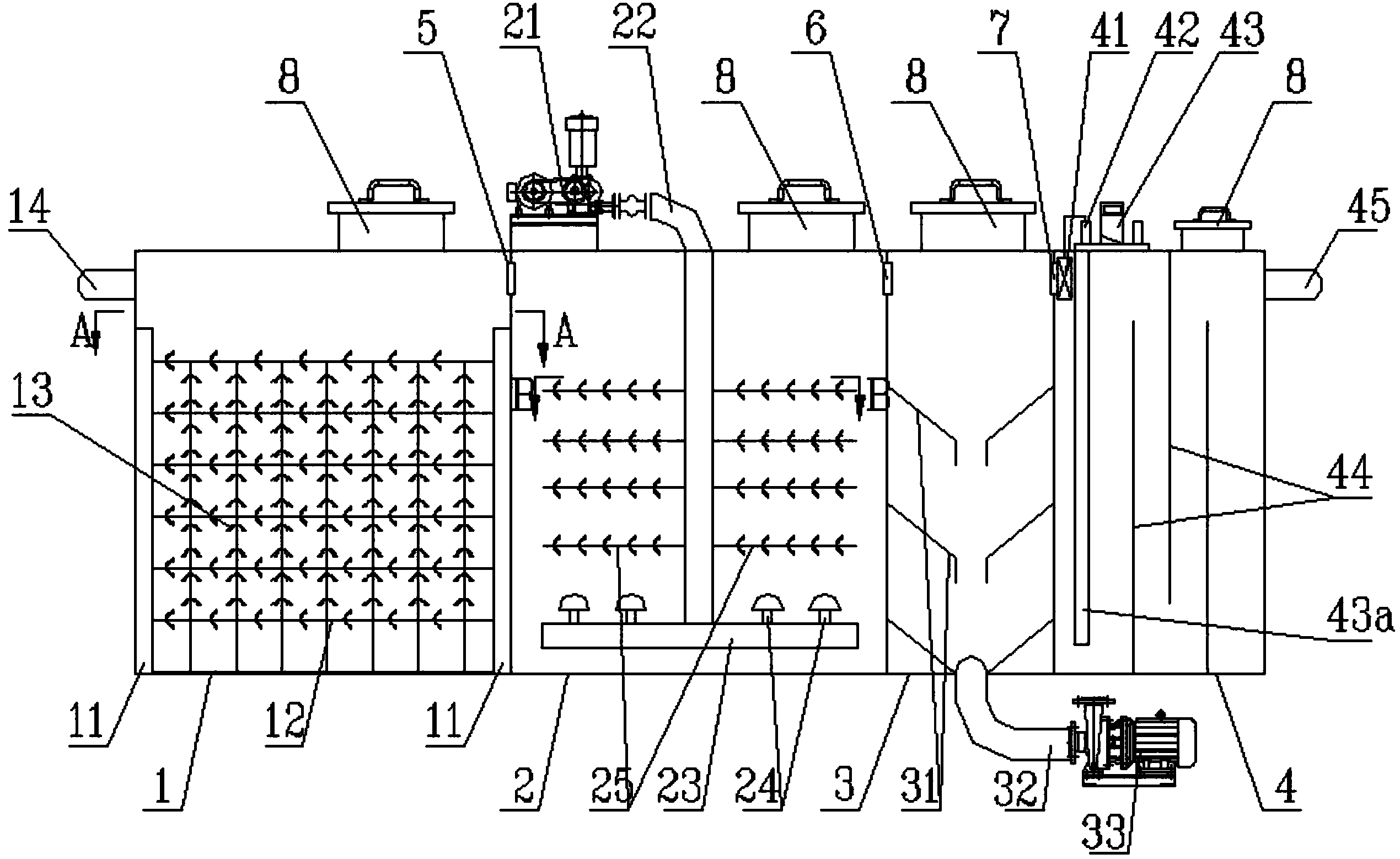

1.一种地埋一体化污水处理设备，其特征在于：它包括由左至右依次设置的缺氧池(1)、接触氧化池(2)、沉淀池(3)、消毒池(4)，所述缺氧池(1)和所述接触氧化池(2)之间通过第一连接管(5)连通，接触氧化池(2)和所述沉淀池(3)之间通过第二连接管(6)连通，沉淀池(3)和所述消毒池(4)之间通过第三连接管(7)连通;
所述缺氧池(1)内侧壁上安装有多组槽口方向相对设置的卡槽(11)，每组所述卡槽(11)内均卡装有钢丝网片(12)，所述钢丝网片(12)上设置有缺氧池填料(13)，缺氧池(1)侧壁上设置有进水管(14);
所述接触氧化池(2)内部底端设置有空心曝气盘(23)，所述空心曝气盘(23)通过曝气管(22)安装有多个曝气头(24)，所述曝气管(22)的进气端与设置在接触氧化池(2)上端的鼓风机(21)相连，曝气管(22)的排气端与空心曝气盘(23)内连通，曝气管(22)侧壁上设置有多组接触氧化池填料(25);
所述沉淀池(3)内部侧壁上由上至下设置有多个整体呈漏斗形且底端开设有开口的过滤斗(31)，最下端的过滤斗(31)底部设置有排污口，所述排污口通过排污管(32)与排污泵(33)连接;
所述消毒池(4)内的第三连接管(7)管口处设置有水流量传感器(41)，所述水流量传感器(41)通过处理控制器(42)与设置在消毒池(4)上方的消毒器(43)连接，所述消毒器(43)上的消毒液排放管(43a)延伸至消毒池(4)底部，消毒液排放管(43a)右侧由左至右沿竖直方向交错设置有多个隔板(44)，所述隔板(44)上方的消毒池(4)侧壁上设置有排水管(45)。
2.根据权利要求1所述的一种地埋一体化污水处理设备，其特征在于：进水管(14)的入口处连接有初沉池。
3.根据权利要求1所述的一种地埋一体化污水处理设备，其特征在于：所述过滤斗(31)由不锈钢板制成。
4.根据权利要求1所述的一种地埋一体化污水处理设备，其特征在于：所述接触氧化池填料(25)为弹性立体填料。
5.根据权利要求1所述的一种地埋一体化污水处理设备，其特征在于：所述缺氧池(1)、接触氧化池(2)、沉淀池(3)、消毒池(4)上端分别开设有一个检修孔，且每个所述检修孔上分别设置有一个人孔端盖(8)。
说明书
一种地埋一体化污水处理设备
技术领域
本实用新型涉及环保设备技术领域，尤其是一种地埋一体化污水处理设备。
背景技术
生活污水中含氮、磷较多，水质变化大，活性污泥法中的A/O工艺处理污水效果较好，A代表缺氧段，通过反硝化细菌的反硝化作用达到脱氮的目的，O代表好氧段，通过水中好氧微生物的新陈代谢活动除去水中的含磷有机物和其它有机物，随着土地资源的日益紧张，地埋式污水处理设备凸显出其特有的优势，地埋式污水处理设备是一种以生物膜为净化主体的污水生物处理系统，地埋式污水处理设备充分发挥了生物膜反应过程中所具有的生物密度大、耐污能力强、动力消耗低、操作运行稳定的特点，该系统具有很广的应用前景和推广价值;
但目前现有的地埋式污水处理设备存在缺氧池中的缺氧池填料脱氮效果不好，缺氧池填料不易拆卸更换;接触氧化池中气泡量少，曝气效率低;沉淀池中比重较小的杂质易漂浮，进而杂质易流入到下道工序;消毒池中的消毒药液排放量不易控制，导致消毒药液浪费，消毒效果差的问题。
实用新型内容
本实用新型的目的是为克服上述现有技术的不足，提供一种地埋一体化污水处理设备。本实用新型通过设置卡槽以及钢丝网片，并在钢丝网片上设置缺氧池填料，当需要更换缺氧池填料时，仅需要将钢筋网片抽出并更换即可，缺氧池填料更换方便，钢丝网片分多排设置，进而缺氧池填料与污水接触面积大，脱氮效果好;通过设置空心曝气盘，并在空心曝气盘上端设置多个曝气头，曝气头中曝出空气后，气泡会在浮力作用下上升并被其上方的接触氧化池填料切割，曝气效率高;通过设置多个过滤斗，污水携带杂质流到沉淀池底端后，比重较小的杂质会被多层过滤斗下端逐层阻挡，最终沉到底端，过滤效果好;通过设置水流量传感器和处理控制器，消毒器可根据检测到的水流量大小智能调节排出消毒药液的量，节省消毒药液，多层隔板减缓水流速，使水与药液充分混合，消毒效果好。
为实现上述目的，本实用新型采用下述技术方案：一种地埋一体化污水处理设备，它包括由左至右依次设置的缺氧池、接触氧化池、沉淀池、消毒池，所述缺氧池和所述接触氧化池之间通过第一连接管连通，接触氧化池和所述沉淀池之间通过第二连接管连通，沉淀池和所述消毒池之间通过第三连接管连通;
所述缺氧池内侧壁上安装有多组槽口方向相对设置的卡槽，每组所述卡槽内均卡装有钢丝网片，所述钢丝网片上设置有缺氧池填料，缺氧池侧壁上设置有进水管;
所述接触氧化池内部底端设置有空心曝气盘，所述空心曝气盘通过曝气管安装有多个曝气头，所述曝气管的进气端与设置在接触氧化池上端的鼓风机相连，曝气管的排气端与空心曝气盘内连通，曝气管侧壁上设置有多组接触氧化池填料;
所述沉淀池内部侧壁上由上至下设置有多个整体呈漏斗形且底端开设有开口的过滤斗，最下端的过滤斗底部设置有排污口，所述排污口通过排污管与排污泵连接;
所述消毒池内的第三连接管管口处设置有水流量传感器，所述水流量传感器通过处理控制器与设置在消毒池上方的消毒器连接，所述消毒器上的消毒液排放管延伸至消毒池底部，消毒液排放管右侧由左至右沿竖直方向交错设置有多个隔板，所述隔板上方的消毒池侧壁上设置有排水管。
优选的，进水管的入口处连接有初沉池。
优选的，所述过滤斗由不锈钢板制成。
优选的，所述接触氧化池填料为弹性立体填料。
优选的，所述缺氧池、接触氧化池、沉淀池、消毒池上端分别开设有一个检修孔，且每个所述检修孔上分别设置有一个人孔端盖。
本实用新型的有益效果是：
本实用新型通过设置卡槽以及钢丝网片，并在钢丝网片上设置缺氧池填料，当需要更换缺氧池填料时，仅需要将钢筋网片抽出并更换即可，缺氧池填料更换方便，钢丝网片分多排设置，进而缺氧池填料与污水接触面积大，脱氮效果好;通过设置空心曝气盘，并在空心曝气盘上端设置多个曝气头，曝气头中曝出空气后，气泡会在浮力作用下上升并被其上方的接触氧化池填料切割，曝气效率高;通过设置多个过滤斗，污水携带杂质流到沉淀池底端后，比重较小的杂质会被多层过滤斗下端逐层阻挡，最终沉到底端，过滤效果好;通过设置水流量传感器和处理控制器，消毒器可根据检测到的水流量大小智能调节排出消毒药液的量，节省消毒药液，多层隔板减缓水流速，使水与药液充分混合，消毒效果好
