申请日2016.03.19
公开(公告)日2016.09.21
IPC分类号C02F9/14
摘要
本实用新型公开了一种方便除杂的生活污水处理装置，包括固体净化箱和过滤筒，所述固体净化箱顶部中央设有污水管，与污水管相接的固体净化箱上设有连接管，连接管侧面设有节流阀，固体净化箱内设有过滤筒，过滤筒底部设有滑动板，滑动板上嵌设有活动底板，活动底板左端通过合页固定在滑动板上，活动底板右端设有限位条，限位条上设有限位孔，滑动板左端连接位于固体净化箱左侧的封板，封板外侧设有拉环，拉环下侧的封板上穿设有限位钮，滑动板侧面还设有滑轮，本实用新型结构简单、合理，通过对污水分步净化，进而保证了污水的净化效果，同时也方便了初步净化中的固体杂质取出。
权利要求书

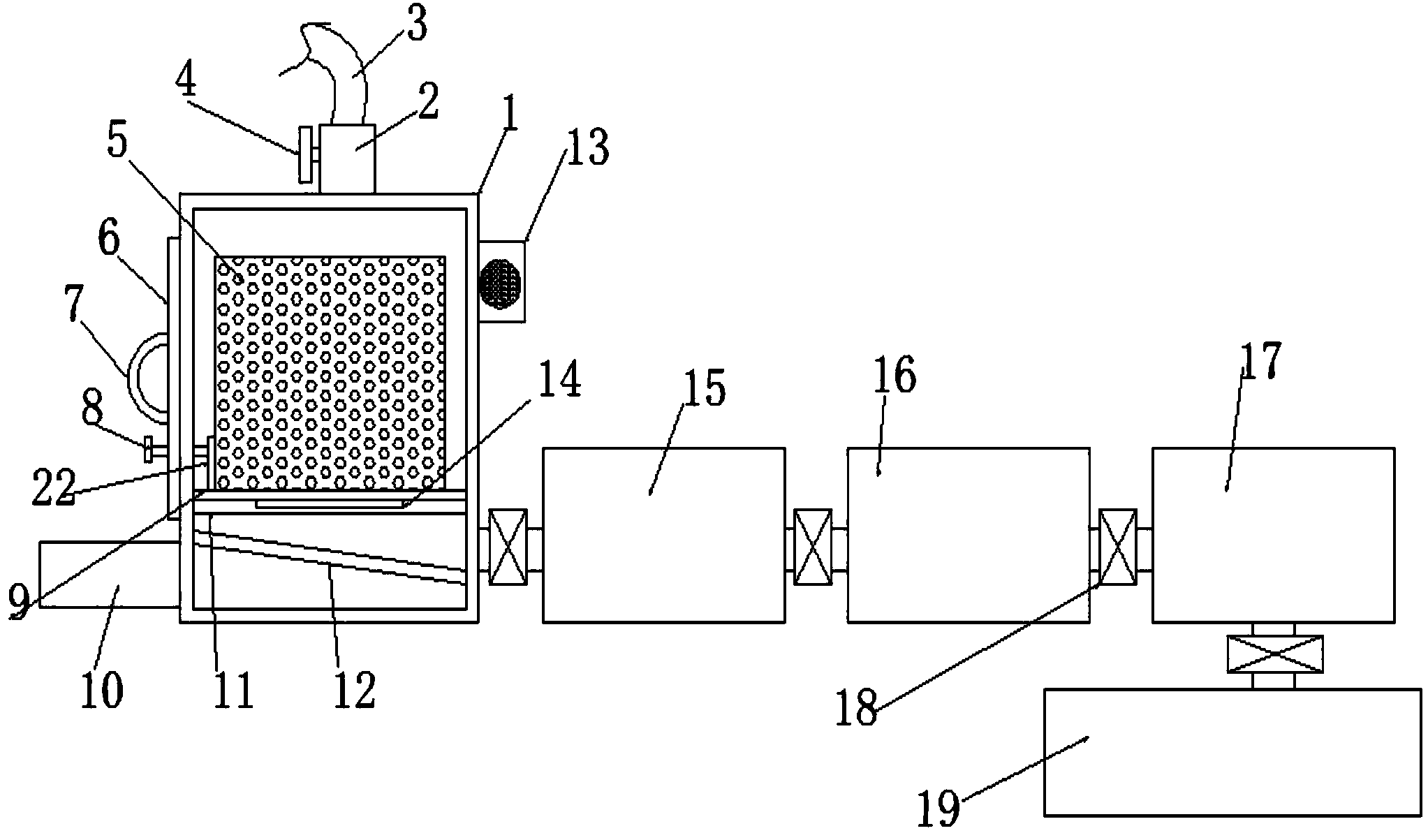

1.一种方便除杂的生活污水处理装置，包括固体净化箱和过滤筒，其特征在于，所述固体净化箱顶部中央设有污水管，与污水管相接的固体净化箱上设有连接管，连接管侧面设有节流阀，固体净化箱内设有过滤筒，过滤筒底部设有滑动板，滑动板上嵌设有活动底板，活动底板左端通过合页固定在滑动板上，活动底板右端设有限位条，限位条上设有限位孔，滑动板左端连接位于固体净化箱左侧的封板，封板外侧设有拉环，拉环下侧的封板上穿设有限位钮，滑动板侧面还设有滑轮，滑动板下侧的固体净化箱内壁上设有支撑板，固体净化箱左下侧设有收集槽，支撑板上设有压力传感器，压力传感器电性连接位于固体净化箱右上侧的报警器，支撑板下方设有导流板，固定净化箱的出液口通过连通管连接厌氧净化箱，厌氧净化箱通过连通管连接好氧净化箱，好氧净化箱的出水端通过连通管连接反渗透净化箱，反渗透净化箱的出水端通过连通管连接净水箱，连通管上都设有电磁阀。
2.根据权利要求1所述的一种方便除杂的生活污水处理装置，其特征在于，所述过滤筒表面均匀布有过滤孔。
3.根据权利要求1所述的一种方便除杂的生活污水处理装置，其特征在于，所述封板所在的固体净化箱左侧设有取料门，封板与固体净化箱之间设有密封垫。
4.根据权利要求1所述的一种方便除杂的生活污水处理装置，其特征在于，所述导流板左端高于右端。
5.根据权利要求1所述的一种方便除杂的生活污水处理装置，其特征在于，所述限位钮与限位条上的限位孔相配合。
说明书
一种方便除杂的生活污水处理装置
技术领域
本实用新型涉及一种污水处理装置，具体是一种方便除杂的生活污水处理装置。
背景技术
水是人类及一切生物耐以生存的必不可少的重要物质，是工农业生产、经济发展和环境改善不可替代的极为宝贵的自然资源，水资源跟人们的生活息息相关，人们每天都在大量消耗着地球的水，如何对污水重新利用越来越得到人们的重视，污水处理是当前的重点工程内容之一，关于生活污水的处理现有的方法是直接通过管道排入江河湖海，或是通过化粪池渗入地下，这两种方式都会对环境造成污染。
实用新型内容
本实用新型的目的在于提供一种方便除杂的生活污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种方便除杂的生活污水处理装置，包括固体净化箱和过滤筒，所述固体净化箱顶部中央设有污水管，与污水管相接的固体净化箱上设有连接管，连接管侧面设有节流阀，固体净化箱内设有过滤筒，过滤筒底部设有滑动板，滑动板上嵌设有活动底板，活动底板左端通过合页固定在滑动板上，活动底板右端设有限位条，限位条上设有限位孔，滑动板左端连接位于固体净化箱左侧的封板，封板外侧设有拉环，拉环下侧的封板上穿设有限位钮，滑动板侧面还设有滑轮，滑动板下侧的固体净化箱内壁上设有支撑板，固体净化箱左下侧设有收集槽，支撑板上设有压力传感器，压力传感器电性连接位于固体净化箱右上侧的报警器，支撑板下方设有导流板，固定净化箱的出液口通过连通管连接厌氧净化箱，厌氧净化箱通过连通管连接好氧净化箱，好氧净化箱的出水端通过连通管连接反渗透净化箱，反渗透净化箱的出水端通过连通管连接净水箱，连通管上都设有电磁阀。
作为本实用新型进一步的方案：所述过滤筒表面均匀布有过滤孔。
作为本实用新型进一步的方案：所述封板所在的固体净化箱左侧设有取料门，封板与固体净化箱之间设有密封垫。
作为本实用新型进一步的方案：所述导流板左端高于右端。
作为本实用新型进一步的方案：所述限位钮与限位条上的限位孔相配合。
与现有技术相比，本实用新型的有益效果是：本实用新型通过固定套净化箱对污水进行初步的净化，以便处于污水中体积较大的固体杂质，然后再将初步净化后的污水依次通过厌氧净化箱、好氧净化箱和反渗透净化箱，进而对除杂后的污水进行深度净化，进而保证了装置的净化效果，当需要取出过滤筒中的垃圾时，只需通过拉环拉动封板，进而将滑动板上的过滤筒沿着支撑板拉出，操作简单，方便，而且滑动板侧面还设有滑轮，滑轮将滑动摩擦转换成滚动摩擦，进一步方便了过滤筒的取出，固体净化箱左下侧设有收集槽，当过滤筒拉出后通过旋转限位钮，使限位钮脱离限位条上的限位孔，这样在固体垃圾的重力作用下，活动底板打开，固体杂质则堆积在收集槽中，支撑板上设有压力传感器，压力传感器电性连接位于固体净化箱右上侧的报警器，压力传感器的作用是检测过滤筒的载重，当过滤筒满载时，压力传感器则会向报警器发出工作命令，进而使报警器工作，以便提醒人们及时清除过滤筒中的垃圾，本实用新型结构简单、合理，通过对污水分步净化，进而保证了污水的净化效果，同时也方便了初步净化中的固体杂质取出。
