申请日2016.02.04
公开(公告)日2016.06.29
IPC分类号C02F9/02
摘要
本发明涉及一种用于餐饮潲水处理的固液分离设备，其包括固液分离器和油水分离器;固液分离器的圆筒滤网由减速电机驱动在筒体内旋转，其筒壁上开有滤孔且固定螺旋叶片，其左侧封板设有穿入潲水管路的进料口;潲水管路穿过筒体左侧端板与潲水入口相接;靠近螺旋叶片末端的圆筒滤网内壁上焊有压塑板;压塑板与圆筒滤网右侧封板间的圆筒滤网筒壁部分及对应的筒体位置处开有固体导流出口;筒体底部开有油污水出水口并对接油水分离器的进料口。本发明能够将潲水进行固液分离，能够使潲水减容1/3以上;能够将含油污水中所含的废弃油脂分离出来。

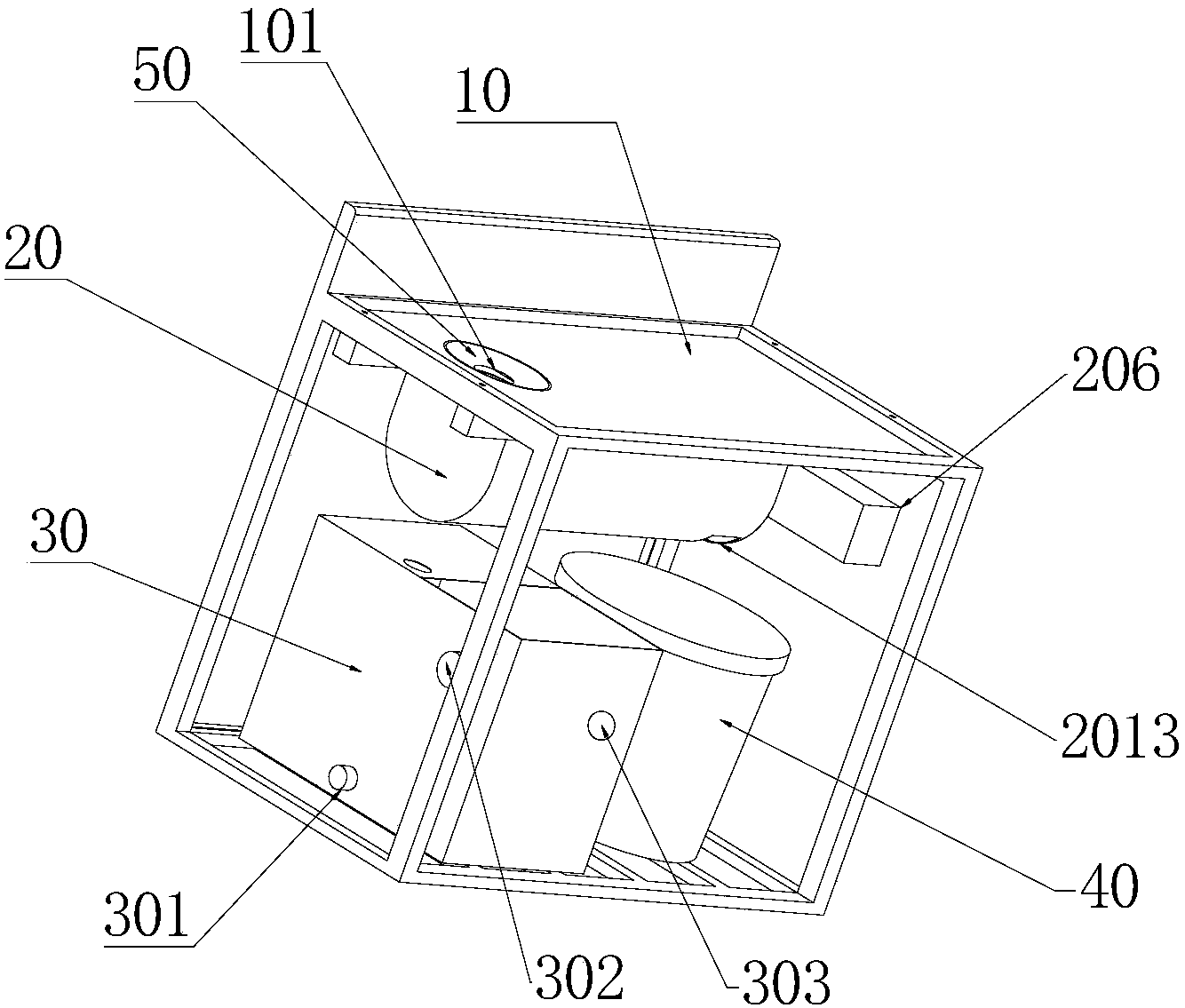

摘要附图
权利要求书
1.一种用于餐饮潲水处理的固液分离设备，其特征在于，所述用于餐饮潲水处理的固液分离设备包括：
固液分离器(20)和油水分离器(30);
所述固液分离器(20)包括筒体(201)、圆筒滤网(202)、螺旋叶片(203)、压塑板(205)、减速电机(206);
所述圆筒滤网(202)由减速电机(206)驱动在所述筒体(201)内部旋转，其筒壁上开有滤孔且内壁上固定螺旋叶片(203)，其左侧封板设有穿入潲水管路(2014)的进料口;所述潲水管路(2014)穿过所述筒体(201)左侧端板与潲水入口相接;
靠近所述螺旋叶片(203)的末端的圆筒滤网(202)内壁上焊接有压塑板(205);所述压塑板(205)与所述圆筒滤网(202)右侧封板间的圆筒滤网(202)筒壁部分及对应的筒体(201)位置处开有固体导流出口(2013);
所述筒体(201)的底部开有油污水出水口(2012)并对接所述油水分离器(30)的进料口。
2.根据权利要求1所述的一种用于餐饮潲水处理的固液分离设备，其特征在于，所述用于餐饮潲水处理的固液分离设备还包括：
潲水投入口(101);所述潲水投入口(101)对着所述固液分离器(20)的入口。
3.根据权利要求2所述的一种用于餐饮潲水处理的固液分离设备，其特征在于，所述用于餐饮潲水处理的固液分离设备还包括：
设置在所述潲水投入口(101)处的保护网(50)。
4.根据权利要求1所述的一种用于餐饮潲水处理的固液分离设备，其特征在于，所述用于餐饮潲水处理的固液分离设备还包括：
放置所述固体导流出口(2013)的下部的固体收集桶(40)。
5.根据权利要求1至4任意一项所述的一种用于餐饮潲水处理的固液分离设备，其特征在于，所述筒体(201)包括：
设置在所述筒体(201)下半部分的集水槽(2011);所述油污水出水口(2012)开在所述集水槽(2011)的底部。
6.根据权利要求5所述的一种用于餐饮潲水处理的固液分离设备，其特征在于，所述集水槽(2011)的底部有一定坡度;所述油污水出水口(2012)开在所述集水槽(2011)的最低点。
7.根据权利要求5所述的一种用于餐饮潲水处理的固液分离设备，其特征在于，所述压塑板(205)的宽度大于所述螺旋叶片(203)的宽度。
8.根据权利要求5所述的一种用于餐饮潲水处理的固液分离设备，其特征在于，所述固体导流出口(2013)与所述圆筒滤网(202)母线重合的两部分边长不等长。
9.根据权利要求5所述的一种用于餐饮潲水处理的固液分离设备，其特征在于，
所述油水分离器(30)的上方开有进料口，所述进料口设置在固液分离器(20)的含油污水出水口(2012)的下方，且所述进料口与所述含油污水出水口(2012)之间通过软管相接;
所述油水分离器(30)的侧板上开有排渣孔(301)、排油孔(302)和排液孔(303)。
10.根据权利要求9所述的一种用于餐饮潲水处理的固液分离设备，其特征在于，所述排渣孔(301)开在所述油水分离器(30)的侧板靠近底板的位置;排油孔(302)和排液孔(303)开设侧板的上半部分，且排油孔(302)的位置高于排液孔(303)的位置。
说明书
一种用于餐饮潲水处理的固液分离设备
技术领域
本发明涉及环保机械领域，尤其是涉及一种用于餐饮潲水处理的固液分离设备。
背景技术
随着现代社会人们的饮食日益丰富，而由这些饮食活动产生的泔脚水、潲水等餐饮垃圾逐年递增，给餐饮垃圾收运和处理带来不小的压力。主要存在两个问题：
1)泔脚水含水量大，运输成本高，后期处理成本高。
2)泔脚水内含有废弃油脂，这些油脂不能很好地得到处理，反而给了不法分子非法处置这些油脂的机会。
发明内容
本发明的目的是针对目前存在的问题，提供一种用于餐饮潲水处理的固液分离设备，其不仅能够将潲水进行固液分离，对潲水进行减容;而且能够将潲水中的所含的废弃油脂分离出来，以便使餐饮废弃油脂得到有效利用。
本发明的目的通过如下技术方案实现：
本发明提供一种用于餐饮潲水处理的固液分离设备，其包括：
固液分离器和油水分离器;
所述固液分离器包括筒体、圆筒滤网、螺旋叶片、压塑板、减速电机;
所述圆筒滤网由减速电机驱动在所述筒体内部旋转，其筒壁上开有滤孔且内壁上固定螺旋叶片，其左侧封板设有穿入潲水管路的进料口;所述潲水管路穿过所述筒体左侧端板与潲水入口相接;
靠近所述螺旋叶片的末端的圆筒滤网内壁上焊接有压塑板;所述压塑板与所述圆筒滤网右侧封板间的圆筒滤网筒壁部分及对应的筒体位置处开有固体导流出口;
所述筒体的底部开有油污水出水口并对接所述油水分离器的进料口。
更进一步地，所述用于餐饮潲水处理的固液分离设备还包括：
潲水投入口;所述潲水投入口对着所述固液分离器的入口。
更进一步地，所述用于餐饮潲水处理的固液分离设备还包括：
设置在所述潲水投入口处的保护网。
更进一步地，所述用于餐饮潲水处理的固液分离设备还包括：
放置所述固体导流出口的下部的固体收集桶。
更进一步地，所述筒体包括：
设置在所述筒体下半部分的集水槽;所述油污水出水口开在所述集水槽的底部。
更进一步地，所述集水槽的底部有一定坡度;所述油污水出水口开在所述集水槽的最低点。
更进一步地，所述压塑板的宽度大于所述螺旋叶片的宽度。
更进一步地，所述固体导流出口与所述圆筒滤网母线重合的两部分边长不等长。
更进一步地，所述油水分离器的上方开有进料口，所述进料口设置在固液分离器的含油污水出水口的下方，且所述进料口与所述含油污水出水口之间通过软管相接;所述油水分离器的侧板上开有排渣孔、排油孔和排液孔。
更进一步地，所述排渣孔开在所述油水分离器的侧板靠近底板的位置;排油孔和排液孔开设侧板的上半部分，且排油孔的位置高于排液孔的位置。
由上述本发明的技术方案可以看出，本发明通过，能够产生如下技术效果：
通过本发明的固液分离器能够将潲水进行固液分离，能够使潲水减容1/3以上;
另外，通过本发明中的油水分离器，能够进一步将进行固液分离后的含油污水中所含的废弃油脂分离出来，以便使餐饮废弃油脂得到有效利用。
