申请日2016.01.28
公开(公告)日2016.04.20
IPC分类号C02F9/02; C02F103/02
摘要
本发明公开一种免清洗无废水净水机，包括进水口和出水口、第一滤芯、第二滤芯、第三滤芯、第四滤芯、第五滤芯。第一滤芯顶端连接进水口，第二滤芯进口连接第一滤芯的出口;第三滤芯进口连接第二滤芯的出口;第四滤芯进口连接第三滤芯的出口;其出口分别连接纯净水口和冷水口;第五滤芯进口连接第四滤芯的出口，其出口连接直饮水口;有电增压装置，设置在第三滤芯与第四滤芯之间，用于提供动力。本发明依次通过第一滤芯、第二滤芯、第三滤芯、第四滤芯、第五滤芯对水进行过滤。本发明所述的免清洗无废水净水机及净水生产工艺，所述净水机不用定期拆洗，没有废水排出，使用寿命长。
权利要求书
1.一种免清洗无废水净水机，其特征在于，包括：
壳体，包括进水口和出水口;
依次平行设置的第一滤芯、第二滤芯、第三滤芯、第四滤芯;
所述第一滤芯是内芯为中空圆柱体的陶瓷滤芯，且顶端通过第一滤道连接所述进水口，经所述第一滤芯后的第一过滤水流经内芯空心圆孔，所述内芯空心圆孔通过管道连接所述第二滤芯;
所述第二滤芯为颗粒活性炭滤芯，其进口连接所述第一滤芯的出口;
所述第三滤芯为PP棉微米隔离滤芯，其进口连接所述第二滤芯的出口;
所述第四滤芯为RO膜滤芯，其进口连接所述第三滤芯的出口;其出口分别连接纯净水和冷水口、储水桶进口;
所述第五滤芯为后置活性炭滤芯，其进口连接所述第四滤芯的出口，其出口连接直饮水口;
有电增压装置，设置在所述第三滤芯与所述第四滤芯之间，用于提供动力。
2.根据权利要求1所述的免清洗无废水净水机，其特征在于，所述第四滤芯的出口与所述冷水口连接管路上依次设置有反冲洗电池阀、第一单向阀;
所述第四滤芯的出口连接所述反冲洗电池阀的进口，所述反冲洗电池阀的出口连接所述第一单向阀的进口，所述第一单向阀的出口连接所述冷水口。
3.根据权利要求1所述的免清洗无废水净水机，其特征在于，所述第四滤芯的出口与所述第五滤芯连接管路上依次设置有第二单向阀、高压开关;
所述第四滤芯的出口连接所述第二单向阀的进口，所述第二单向阀的出口连接所述高压开关的进口，所述高压开关的出口连接所述第五滤芯的进口。
4.根据权利要求1所述的免清洗无废水净水机，其特征在于，所述有电增 压装置设置在所述第一、第二、第三、第四滤芯的下部;且，
所述有电增压装置与所述第一、第二、第三、第四滤芯垂直设置。
5.根据权利要求1所述的免清洗无废水净水机，其特征在于，所述有电增压装置的进口连接所述第三滤芯的出口，其出口连接所述第四滤芯的进口。
6.根据权利要求1所述的免清洗无废水净水机，其特征在于，所述第一滤芯的过滤精度为0.1微米。
7.根据权利要求1所述的免清洗无废水净水机，其特征在于，所述第五滤芯通过支撑架固定在所述第一、第二、第三滤芯的中上部，且所述第五滤芯与所述第一、第二、第三滤芯垂直设置。
8.一种免清洗无废水净水机净水生产工艺，其特征在于，包括以下步骤：
没经过加工的水从进水口依次通过第一、第二和第三滤芯过滤之后所得的净水一部分输送到净水口，另一部分输送到第四滤芯进行过滤;
将经过第四滤芯过滤后所得废水输送到冷水口，所得纯净水一部分输送到第五滤芯进行过滤，过滤后得到直饮水作为饮用水。
9.根据权利要求8所述的免清洗无废水净水机净水生产工艺，其特征在于，还包括以下步骤：
将经过第四滤芯过滤后所得废水输送到冷水口，所得纯净水一部分输送到储水桶作为纯净水进行储存。
说明书
一种免清洗无废水净水机及净水生产工艺
技术领域
本发明涉及净水设备技术领域，具体涉及一种免清洗无废水净水机及净水生产工艺。
背景技术
常规对自来水进行净化处理的装置，尤其是陶瓷滤芯净水机，在使用一段时间后，水中的微粒杂质会沉集在滤芯表面，导致水流不畅，过滤能力降低，因此需要定期清洗。清洗时，一般需要停止用水，并拆开净水机，清洗后残留废水，这样的净水机使用寿命也短。
发明内容
有鉴于此，本申请提供一种免清洗无废水净水机及净水生产工艺，所述净水机不用定期拆洗，没有废水排出，使用寿命长。

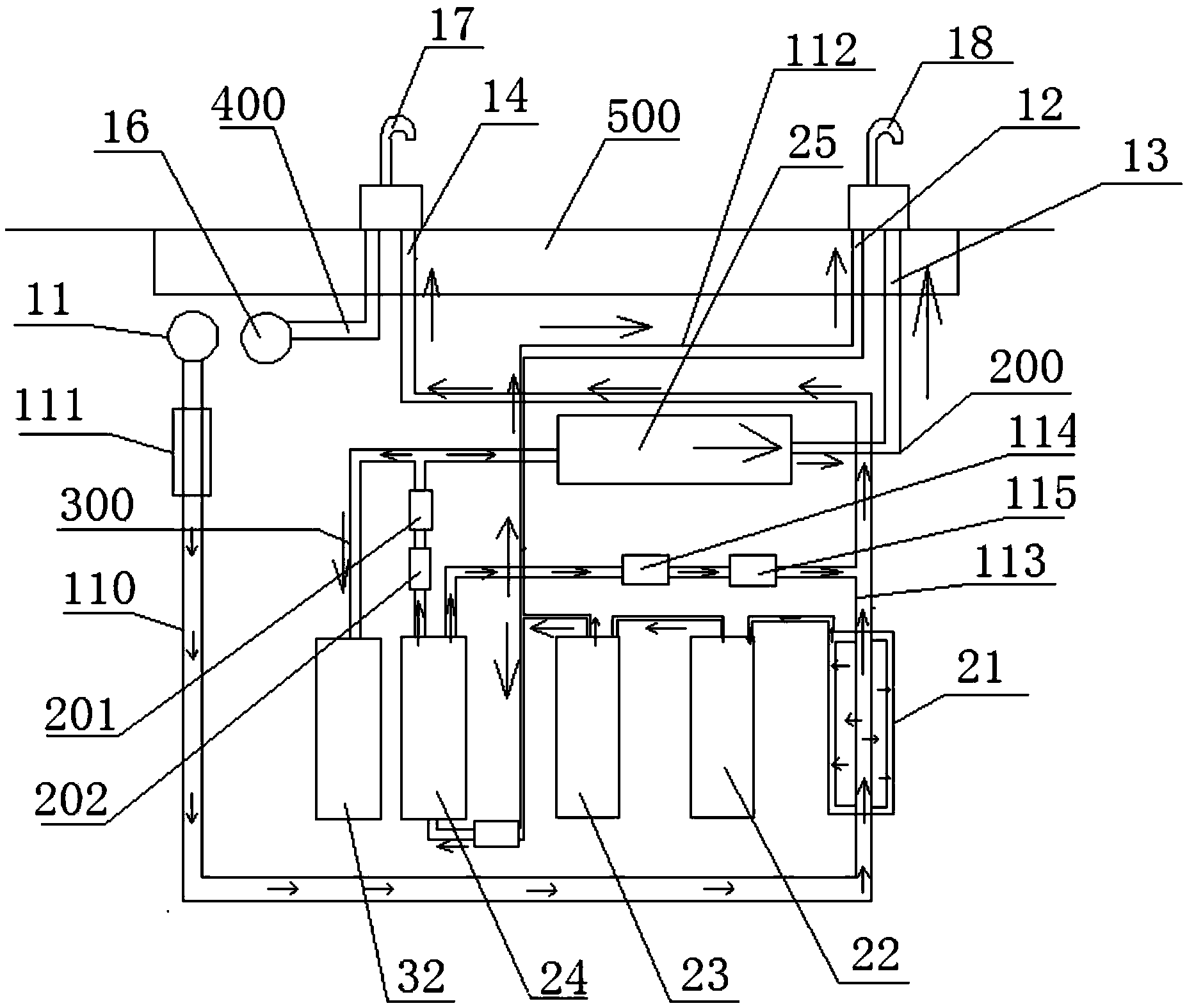

为解决以上技术问题，本发明提供的第一方面技术方案是一种免清洗无废水净水机，包括：
壳体，包括进水口和出水口;
依次平行设置的第一滤芯、第二滤芯、第三滤芯、第四滤芯;
所述第一滤芯是内芯为中空圆柱体的陶瓷滤芯，且顶端通过第一滤道连接所述进水口，经所述第一滤芯后的第一过滤水流经内芯空心圆孔，所述内芯空心圆孔通过管道连接所述第二滤芯;
所述第二滤芯为颗粒活性炭滤芯，其进口连接所述第一滤芯的出口;
所述第三滤芯为PP棉微米隔离滤芯，其进口连接所述第二滤芯的出口;
所述第四滤芯为RO膜滤芯，其进口连接所述第三滤芯的出口;其出口分别连接纯净水口和冷水口、储水桶进口;
所述第五滤芯为后置活性炭滤芯，其进口连接所述第四滤芯的出口，其出口连接直饮水口;
有电增压装置，设置在所述第三滤芯与所述第四滤芯之间，用于提供动力。
进一步地，所述净水机还包括储水桶，其进口连接所述第四滤芯的出口。
进一步地，所述第四滤芯的出口与所述冷水口连接管路上依次设置有反冲洗电池阀、第一单向阀;
所述第四滤芯的出口连接所述反冲洗电池阀的进口，所述反冲洗电池阀的出口连接所述第一单向阀的进口，所述第一单向阀的出口连接所述冷水口。
进一步地，所述第四滤芯的出口与所述第五滤芯连接管路上依次设置有第二单向阀、高压开关;
所述第四滤芯的出口连接所述第二单向阀的进口，所述第二单向阀的出口连接所述高压开关的进口，所述高压开关的出口连接所述第五滤芯的进口。
进一步地，所述有电增压装置设置在所述第一、第二、第三、第四滤芯的下部;且，所述有电增压装置与所述第一、第二、第三、第四滤芯垂直设置。
进一步地，所述有电增压装置的进口连接所述第三滤芯的出口，其出口连接所述第四滤芯的进口。
进一步地，所述第一滤芯的过滤精度为0.1微米。
进一步地，所述第五滤芯通过支撑架固定在所述第一、第二、第三滤芯的中上部，且所述第五滤芯与所述第一、第二、第三滤芯垂直设置。
本发明提供的第二方面技术方案一种免清洗无废水净水机净水生产工艺， 包括以下步骤：
没经过加工的水从进水口依次通过第一、第二和第三滤芯过滤之后所得的净水一部分输送到净水口，另一部分输送到第四滤芯进行过滤;
将经过第四滤芯过滤后所得废水输送到冷水口，所得纯净水一部分输送到第五滤芯进行过滤，过滤后得到直饮水作为饮用水。
进一步地，还包括以下步骤：
将经过第四滤芯过滤后所得废水输送到冷水口，所得纯净水一部分输送到储水桶作为纯净水进行储存。
与现有技术相比，本发明的有益效果是：
本发明通过第一滤芯首次对水进行过滤，然后再通过第二滤芯第二次对水进行过滤，接着再通过第三滤芯对水进行第三次过滤，三次过滤以后的水在三通管道作用下，一部分作为净水流出，另一部分通过有电增压装置进入第四滤芯。经第四滤芯过滤后的一部分水送达第五滤芯过滤后得到直饮水，直接饮用;另一部分水输送到储水桶作为纯净水进行储存，作为日常用水。
同时该净水机还配备有可手动伸缩的毛刷，当时间较长使用后，陶瓷内芯难免会附着部分细小颗粒物时，可将毛刷深入陶瓷内芯内部空心空进行洗刷。使用手动清洗刷对第一滤芯陶瓷滤芯就行清洗，清洗后的废水随冷水管排出作为日常洗碗等洗用。
