申请日2015.06.03
公开(公告)日2015.10.07
IPC分类号C02F3/30
摘要
本实用新型涉及一种用于竖向多级AO生态污水处理池的进水系统，它包括主管道以及与主管道连通的复数个分管道，该主管道与该分管道连接的端部埋设于污水处理池的下方，分管道的上端贯穿污水处理池池底并竖直向上延伸至池底污泥层的上方。本实用新型的进水系统的管路大部分是埋设在地下的，既不占用污水净化反应的空间，也使得管路不易遭受外力破坏，降低管路被腐蚀变质的程度，从而有效延长管路的使用寿命。而地下的大致恒温条件使得污水进入污水处理池池内前能够得到调整，使之与池内的水温大致相同，有利于污水在池内高效地发生反应，也有利于保持池内水温的恒定，进而保证池内生态系统的稳定生存环境，也保证了污水的净化效率。

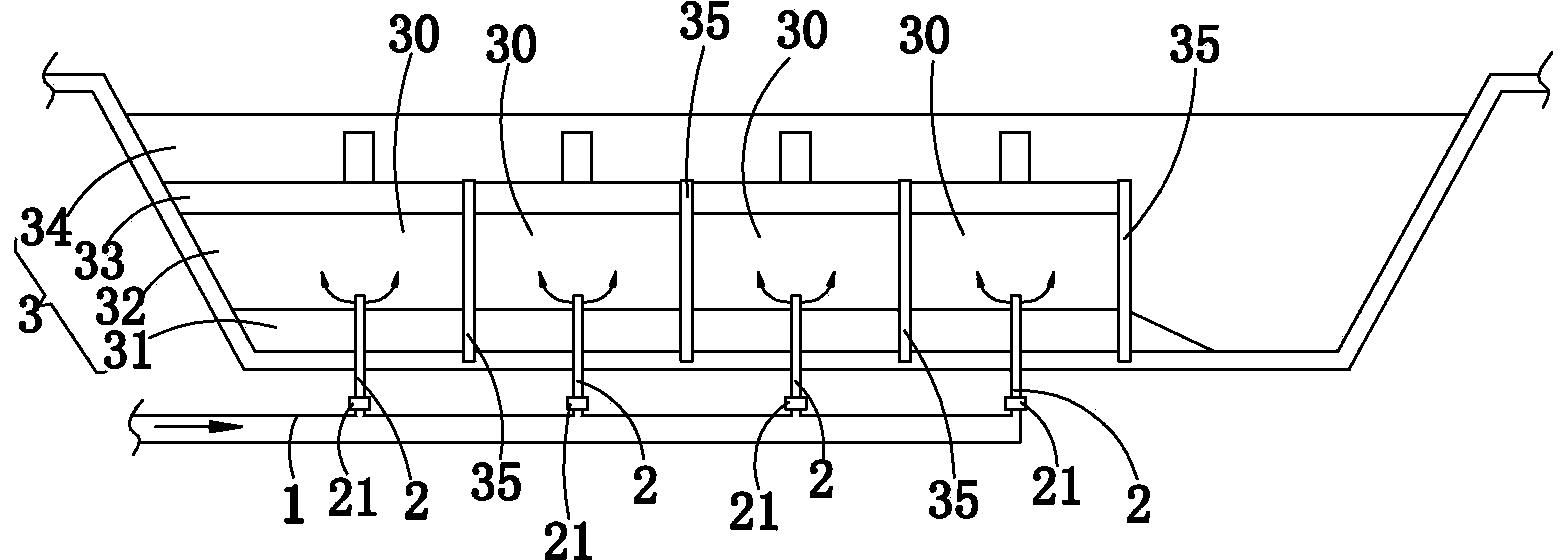

摘要附图
权利要求书
1.用于竖向多级AO生态污水处理池的进水系统，包括主管道以及与主管道连通的复数个分管道，其特征在于：所述主管道与所述分管道连接的端部埋设于污水处理池的下方，分管道的上端贯穿污水处理池池底并竖直向上延伸至池底污泥层的上方。
2.如权利要求1所述的用于竖向多级AO生态污水处理池的进水系统，其特征在于：所述污水处理池池内由纵横交错的隔板分隔形成复数个隔区，每一隔区均配置有至少一个所述分管道。
3.如权利要求2所述的用于竖向多级AO生态污水处理池的进水系统，其特征在于：每一所述隔区分别配置有一个所述分管道，分管道设于隔区池底中心处。
4.如权利要求1所述的用于竖向多级AO生态污水处理池的进水系统，其特征在于：每一所述分管道均配置有一电动阀和一电磁流量计。
5.如权利要求1所述的用于竖向多级AO生态污水处理池的进水系统，其特征在于：每一所述分管道的出水口开设于分管道顶端侧壁上。
说明书
用于竖向多级AO生态污水处理池的进水系统
技术领域
本实用新型涉及一种污水处理池的污水进水系统，特别是指一种用于竖向多级AO生态污水处理池的进水系统。
背景技术
竖向多级AO生态污水处理池的主体构筑物是一个水深大于6米的水池。其主体由污泥稳定及储存区、厌氧区、缺氧区、好氧区、植物种植区等竖向(自下而上)叠加而成。是一个由生物(如：细菌、藻类、原生动物、后生动物、水生植物、高等水生动物)及非生物(光照、风、温度、有机物、pH值、溶解氧、N及P营养元素等)部分构成的人工生态系统。
污水由进水系统送入到污水处理池的厌氧区底部。现有的进水系统的管路是由污水处理池上方向下延伸，依次经过好氧区、缺氧区后到达厌氧区底部，这样的管路排布方式存在以下问题：一是，管路占据了污水处理池池内的大量空间，降低了污水反应净化的有效空间;二是，管路外表面容易附着污泥，而管路长期浸泡在污水内也容易发生变质，减少管路的使用寿命;三是，管路流出的污水向下冲出，容易搅动池底的污泥，使得厌氧区容易浑浊，进而影响污水的处理效果，污泥也不易沉着。
发明内容
本实用新型提供一种用于竖向多级AO生态污水处理池的进水系统，以克服现有的污水进水系统的管路排布方式存在的管路占据空间、容易发生变质、影响污泥沉着等问题。
本实用新型采用如下技术方案：
用于竖向多级AO生态污水处理池的进水系统，包括主管道以及与主管道连通的复数个分管道，该主管道与该分管道连接的端部埋设于污水处理池的下方，分管道的上端贯穿污水处理池池底并竖直向上延伸至池底污泥层的上方。
另外，上述污水处理池池内由纵横交错的隔板分隔形成复数个隔区，每一隔区均配置有至少一个上述分管道。进一步地，每一隔区分别配置有一个上述分管道，分管道设于隔区池底中心处，分管道的出水口开设于分管道顶端侧壁上，这样的结构设置有利于污水的均匀扩散。此外，每一分管道均配置有一电动阀和一电磁流量计，以实现自动化控制污水进水量。
由上述对本实用新型结构的描述可知，和现有技术相比，本实用新型具有如下优点：本实用新型的进水系统的管路大部分是埋设在地下的，既不占用污水净化反应的空间，也有利于管道的保护，使得管路不易遭受外力破坏，降低管路被腐蚀变质的程度，从而有效延长管路的使用寿命。而地下的大致恒温条件使得污水进入污水处理池池内前能够得到调整，使之与池内的水温大致相同，有利于污水在池内高效地发生反应，也有利于保持池内水温的恒定，进而保证池内生态系统的稳定生存环境，也保证了污水的净化效率。
