申请日2015.04.17
公开(公告)日2015.10.14
IPC分类号B01D29/00; B01D35/02
摘要
本实用新型公开了一种用于污水处理系统的滤网过滤装置，其包括通过入水口与输入管连通的水槽、位于水槽的长边一侧并低于其他三侧的水坝、沿水坝向下倾斜设置的滤网、位于滤网下侧的导流板。通过水槽和水坝将水分摊并展开从滤网处并排流下，在导流板的阻挡下使其流到下一工位，并且使水在过滤网上流过一定距离，增过滤面积，同时可以通过水流将杂物冲下，避免杂质堆积堵塞滤网，使其可以持续使用，无需专人看管。
权利要求书
1.一种用于污水处理系统的滤网过滤装置，其特征在于：包括通过入水口与输入管连通的水槽、位于水槽的长边一侧并低于其他三侧的水坝、沿水坝向下倾斜设置的滤网、位于滤网下侧的导流板。
2.根据权利要求1所述的用于污水处理系统的滤网过滤装置，其特征在于：所述滤网与导流板之间沿水流方向设有支撑隔板。
3.根据权利要求1所述的用于污水处理系统的滤网过滤装置，其特征在于：所述滤网为S型，滤网的上段为减缓流速的鼓起状，滤网的下段为下凹状。
4.根据权利要求1所述的用于污水处理系统的滤网过滤装置，其特征在于：所述滤网为斜坡形并且在下坡段设有弧形缓冲部。
说明书
一种用于污水处理系统的滤网过滤装置
技术领域
本实用新型涉及一种污水处理系统，尤其涉及一种用于污水处理系统的滤网过滤装置。
背景技术
目前，随着羽绒服装工业的发展，越来越多企业需要使用水对羽绒进行处理，过程中还有部分添加剂，之后排放的污水具有杂质以及添加剂等成分，不能直接对外排放。羽绒业的污水含有或重或轻的各种杂质，有浮水的有悬浮的有可沉积的，常规去除悬浮杂质的方法是通过滤网阻隔，然而一般的滤网容易形成滤渣堆积从而堵塞滤网，达不到过滤杂质的效果，设备无法持续使用。
发明内容
针对现有技术的不足，本实用新型要解决的技术问题是提供一种可持续使用而无堵塞的用于污水处理系统的滤网过滤装置。

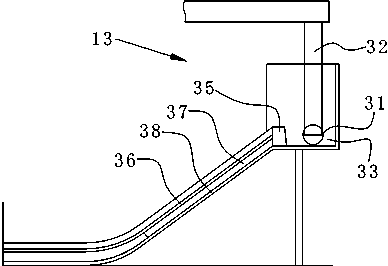

为了解决上述技术问题，本实用新型所采用的技术方案是：一种用于污水处理系统的滤网过滤装置，其包括通过入水口与输入管连通的水槽、位于水槽的长边一侧并低于其他三侧的水坝、沿水坝向下倾斜设置的滤网、位于滤网下侧的导流板。
作为本实用新型用于污水处理系统的滤网过滤装置的技术方案的一种改进，所述滤网与导流板之间沿水流方向设有支撑隔板。
作为本实用新型用于污水处理系统的滤网过滤装置的技术方案的一种改进，所述滤网为S型，滤网的上段为减缓流速的鼓起状，滤网的下段为下凹状。
作为本实用新型用于污水处理系统的滤网过滤装置的技术方案的一种改进，所述滤网为斜坡形并且在下坡段设有弧形缓冲部。
本实用新型的有益效果在于：通过水槽和水坝将水分摊并展开从滤网处并排流下，在导流板的阻挡下使其流到下一工位，并且使水在过滤网上流过一定距离，增过滤面积，同时可以通过水流将杂物冲下，避免杂质堆积堵塞滤网，使其可以持续使用，无需专人看管。
