申请日2014.12.30
公开(公告)日2015.05.27
IPC分类号C02F1/44; B01D65/08; B01D61/10; B01D61/08
摘要
本实用新型涉及一种高盐污水超浓缩脱盐处理装置，属于水处理设备技术领域。技术方案是：原水箱(1)通过管道与一级反渗透膜系统连通，原水箱(1)与一级反渗透膜系统之间设有一级高压泵(2)，一级反渗透膜系统的输出管道分别与中间水箱(5)、原水箱(1)和一级高压泵(2)之间的管道连通，中间水箱(5)的出口通过管道与二级反渗透膜系统连通，中间水箱(5)与二级反渗透膜系统之间设有二级高压泵(6)，二级反渗透膜系统的输出管道与中间水箱(5)和二级高压泵(6)之间的管道连通。本实用新型的有益效果是：结构紧密，操作简单，降低功耗，增加膜的使用寿命，减少膜污染，提高废水的回收率，回收率可达80%—90%。

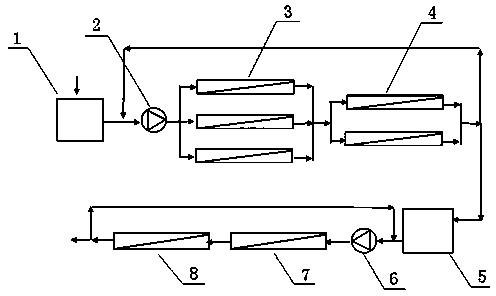

摘要附图
权利要求书
1.一种高盐污水超浓缩脱盐处理装置，其特征在于包含原水箱(1)、一级高压泵(2)、一级反渗透膜系统、中间水箱(5)、二级高压泵(6)和二级反渗透膜系统，原水箱(1)通过管道与一级反渗透膜系统连通，原水箱(1)与一级反渗透膜系统之间设有一级高压泵(2)，一级反渗透膜系统的输出管道分别与中间水箱(5)、原水箱(1)和一级高压泵(2)之间的管道连通，中间水箱(5)的出口通过管道与二级反渗透膜系统连通，中间水箱(5)与二级反渗透膜系统之间设有二级高压泵(6)，二级反渗透膜系统的输出管道与中间水箱(5)和二级高压泵(6)之间的管道连通，所述一级反渗透膜系统为两段式，包含一级一段反渗透膜(3)和一级二段反渗透膜(4)，一级一段反渗透膜(3)与一级二段反渗透膜(4)通过管道连通，一级一段反渗透膜(3)与一级二段反渗透膜(4)的膜数比为3:2，所述二级反渗透膜系统为两段式，包含二级一段反渗透膜(7)和二级二段反渗透膜(8)，二级一段反渗透膜(7)与二级二段反渗透膜(8)通过管道连通，二级一段反渗透膜(7)与二级二段反渗透膜(8)的膜数比为1:1。
2.根据权利要求1所述的高盐污水超浓缩脱盐处理装置，其特征在于所述一级一段反渗透膜(3)的膜数为三支，并排布置，一级二段反渗透膜(4)的膜数为二支，并排布置，二级一段反渗透膜(7)和二级二段反渗透膜(8)的膜数均为一支。
3.根据权利要求1或2所述的高盐污水超浓缩脱盐处理装置，其特征在于所述一级一段反渗透膜(3)和一级二段反渗透膜(4)为抗污染膜，二级一段反渗透膜(7)和二级二段反渗透膜(8)为海水淡化膜。
4.根据权利要求1所述的高盐污水超浓缩脱盐处理装置，其特征在于所述原水箱(1)和一级高压泵(2)之间的管道上设有加药装置。
说明书
一种高盐污水超浓缩脱盐处理装置
技术领域
本实用新型涉及一种高盐污水超浓缩脱盐处理装置，属于水处理设备技术领域。
背景技术
随着我工、农业的迅速发展，水资源的需求量日益剧增，工业用水的过程中伴随着水污染问题的滋生。水资源短缺问题日渐突出。在海水淡化、污水循环利用领域，膜技术已经成为常规分离技术。其中，反渗透膜技术得到了大量的应用。工业上的高盐度废水，例如来自酸洗、镀锌、煤化工等污染较重的高盐废水，不仅在工业生产中会腐蚀设备，直接排放还会导致环境水体的矿化度显著提高，导致土壤板结、植物枯萎，给生态环境带来严重的负面影响，因此，国家严格限制高盐废水排放，以减少环境污染。当前，如何经济、有效地进行高盐废水除盐处理，已成为酸洗、镀锌、煤化工等行业浓盐水的减排、零排及资源化回用实现零排放的关键问题。
实用新型内容
本实用新型目的是提供一种高盐污水超浓缩脱盐处理装置，采用二级二段组合，且在内部设有回流系统，最大化地提高膜的回收率，解决背景技术中存在的问题。
本实用新型的技术方案是：
一种高盐污水超浓缩脱盐处理装置，包含原水箱、一级高压泵、一级反渗透膜系统、中间水箱、二级高压泵和二级反渗透膜系统，原水箱通过管道与一级反渗透膜系统连通，原水箱与一级反渗透膜系统之间设有一级高压泵，一级反渗透膜系统的输出管道分别与中间水箱、原水箱和一级高压泵之间的管道连通，中间水箱的出口通过管道与二级反渗透膜系统连通，中间水箱与二级反渗透膜系统之间设有二级高压泵，二级反渗透膜系统的输出管道与中间水箱和二级高压泵之间的管道连通，所述一级反渗透膜系统为两段式，包含一级一段反渗透膜和一级二段反渗透膜，一级一段反渗透膜与一级二段反渗透膜通过管道连通，一级一段反渗透膜与一级二段反渗透膜的膜数比为3:2，所述二级反渗透膜系统为两段式，包含二级一段反渗透膜和二级二段反渗透膜，二级一段反渗透膜与二级二段反渗透膜通过管道连通，二级一段反渗透膜与二级二段反渗透膜的膜数比为1:1。
所述一级一段反渗透膜的膜数为三支，并排布置，一级二段反渗透膜的膜数为二支，并排布置，二级一段反渗透膜和二级二段反渗透膜的膜数均为一支。
所述一级一段反渗透膜和一级二段反渗透膜为抗污染膜，二级一段反渗透膜和二级二段反渗透膜为海水淡化膜。
所述原水箱和一级高压泵之间的管道上设有加药装置。
采用本实用新型，高盐废水经过原水池储存后经过一级高压泵提升至一级反渗透膜系统，经过一级反渗透膜系统过滤后，纯水至纯水池用于生产回用，部分浓水通过回流系统输送至一级高压泵之前，重新进入一级反渗透膜系统处理，其余浓水进入中间水箱，再通过二级高压泵提升至二级反渗透膜系统，二级反渗透膜系统的产生纯水回用于生产，浓水通过回流系统重新进入二级反渗透膜系统进行处理。
本实用新型的有益效果是：采用是二级二段组合，内部设有回流系统，结构紧密、操作简单，降低功耗，增加膜的使用寿命，减少膜污染，提高废水的回收率，回收率可达80%-90%。
