申请日2014.03.20
公开(公告)日2015.04.08
IPC分类号C02F11/00; C02F1/00
摘要

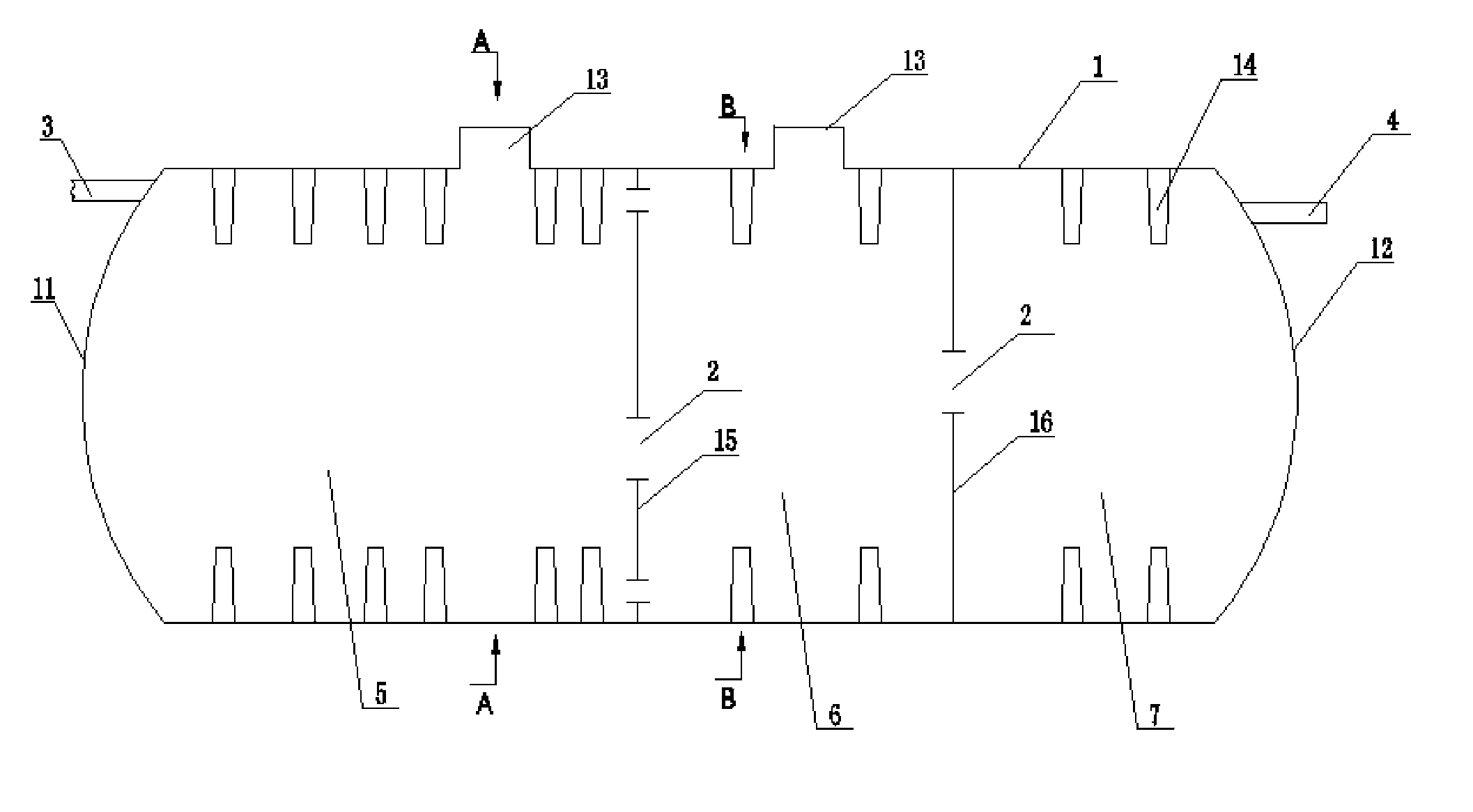

本实用新型涉及污水处理技术领，公开了高强度污水处理设备，包括筒身(1)、进水段封头(11)、出水段封头(12)、清渣孔(13)、加强肋(14)、入水口(3)、出水口(4)。筒身内侧壁设有第一隔板(15)和第二隔板(16)，第一隔板(15)和第二隔板(16)上均设有一个通水孔(2)。入水口(3)到顶侧池壁的距离小于出水口(4)到顶侧池壁的距离。本实用新型设有的加强肋、第一隔板和第二隔板，不仅提高了高强度污水处理设备的强度，而且增加了高强度污水处理设备的有效范围;进而提高了安全性，延长了使用寿命。本实用新型达到了国家行业标准的各项要求;且装置结构紧凑，操作方便。
权利要求书
1.高强度污水处理设备，其特征在于：包括筒身(1)、筒身(1)两侧设有进水段封头(11)和出水段封头(12)、筒身(1)顶侧设有两个清渣孔(13)、筒身内侧壁上设有加强肋(14)、进水段封头(11)上设有入水口(3)，出水段封头(12)上设有出水口(4);加强肋(14)的横截面为圆环形;筒身内侧壁设有第一隔板(15)和第二隔板(16)，第一隔板(15)和第二隔板(16)设在加强肋(14)之间，第一隔板(15)上设有至少一个通水孔(2)，第二隔板(16)上设有一个通水孔(2)。
2.根据权利要求1所述的高强度污水处理设备，其特征在于：加强肋(14)为实心结构。
3.根据权利要求1所述的高强度污水处理设备，其特征在于：第一隔板(15)和第二隔板(16)将高强度污水处理设备分割成第一腔体(5)、第二腔体(6)和第三腔体(7);第二腔体(6)设在第一腔体(5)和第三腔体(7)之间。
4.根据权利要求1所述的高强度污水处理设备，其特征在于：加强肋(14)高度为110毫米。
5.根据权利要求1所述的高强度污水处理设备，其特征在于：加强肋(14)为玻璃钢加强肋。
6.根据权利要求1所述的高强度污水处理设备，其特征在于：筒身(1)包括顶侧池壁，顶侧池壁设在筒身(1)的顶侧。
7.根据权利要求6所述的高强度污水处理设备，其特征在于：入水口(3)到顶侧池壁的距离小于出水口(4)到顶侧池壁的距离。
说明书
高强度污水处理设备
技术领域
本实用新型涉及污水处理技术领，尤其涉及了高强度污水处理设备。
背景技术
高强度污水处理设备是处理粪便并加以过滤沉淀的设备。该系统用于处理 生活污水，雨水不得接入系统。其原理是固化物在池底分解，上层的水化物体， 进入管道流走，防止了管道堵塞，给固化物体(粪便等垃圾)有充足的时间水 解。但是现有的高强度污水处理设备容易渗漏、安全性差、使用寿命短，不能 达到了国家行业标准的各项要求。
发明内容
本实用新型针对现有技术中高强度污水处理设备容易渗漏、安全性差、使 用寿命短等缺点，提供了高强度污水处理设备。
为了解决上述技术问题，本实用新型通过下述技术方案得以解决：
高强度污水处理设备，包括筒身、筒身两侧设有进水段封头和出水段封头、 筒身顶侧设有两个清渣孔、筒身内侧壁上设有加强肋、进水段封头上设有入水 口，出水段封头上设有出水口;加强肋的横截面为圆环形。
本实用新型设有的加强肋，不仅提高了高强度污水处理设备的强度，而且 增加了高强度污水处理设备的有效范围;进而提高了安全性，延长了使用寿命。 筒身和加强肋全部采用高强度玻璃钢材料做成，成型方法为全自动数控缠绕成 型。这样做的好处是：提高了生产效率，降低了工人的劳动强度。对产品来说 显著提高了产品品质，特别是加强肋采用高强度玻璃钢材料做成，避免了产品 会因为锈蚀而严重影响制品的强度，造成严重的安全隐患。
作为优选，加强肋为实心结构。本实用新型设有的加强肋为实心结构，提 高了高强度污水处理设备的强度。
作为优选，筒身内侧壁设有第一隔板和第二隔板，第一隔板和第二隔板设 在加强肋之间，第一隔板上设有至少一个通水孔，第二隔板上设有一个通水孔。
作为优选，第一隔板和第二隔板将高强度污水处理设备分割成第一腔体、 第二腔体和第三腔体;第二腔体设在第一腔体和第三腔体之间。本实用新型采 用三格式结构(即第一腔体、第二腔体和第三腔体)，本高强度污水处理设备设 计池溶剂为75立方米。
作为优选，加强肋高度为110毫米。
作为优选，筒身包括顶侧池壁，顶侧池壁设在筒身的顶侧。
作为优选，加强肋为玻璃钢加强肋。
作为优选，入水口到顶侧池壁的距离小于出水口到顶侧池壁的距离。入水 口到顶侧池壁的距离小于出水口到顶侧池壁的距离，确保入水口、出水口的水 位差，便于排出高强度污水处理设备中废水。入水口、出水口可根据实地调整， 但应保持进出水位高差及有效体积不变。
作为优选，加强肋之间距离相同。筒身为玻璃钢筒身，进水段封头为玻璃 钢进水段封头，出水段封头为玻璃钢出水段封头。
本实用新型由于采用了以上技术方案，具有显著的技术效果：本实用新型 罐体材料全部采用耐腐蚀复合材料(玻璃钢)整体制作，无渗漏。本实用新型 设有的加强肋、第一隔板和第二隔板，不仅提高了高强度污水处理设备的强度， 而且增加了高强度污水处理设备的有效范围;进而提高了安全性，延长了使用 寿命(即保障了总水力滞留期能够达到12小时;污泥清掏周期能够达到360天)。 筒身和加强肋全部采用高强度玻璃钢材料制成;提高了生产效率，降低了工人 的劳动强度;显著提高了产品品质，避免了产品会因为锈蚀而严重影响制品的 强度，进而造成严重的安全隐患。本实用新型达到了国家行业标准的各项要求; 且装置结构紧凑，操作方便。
