申请日2014.03.12
公开(公告)日2014.09.17
IPC分类号C02F1/00
摘要

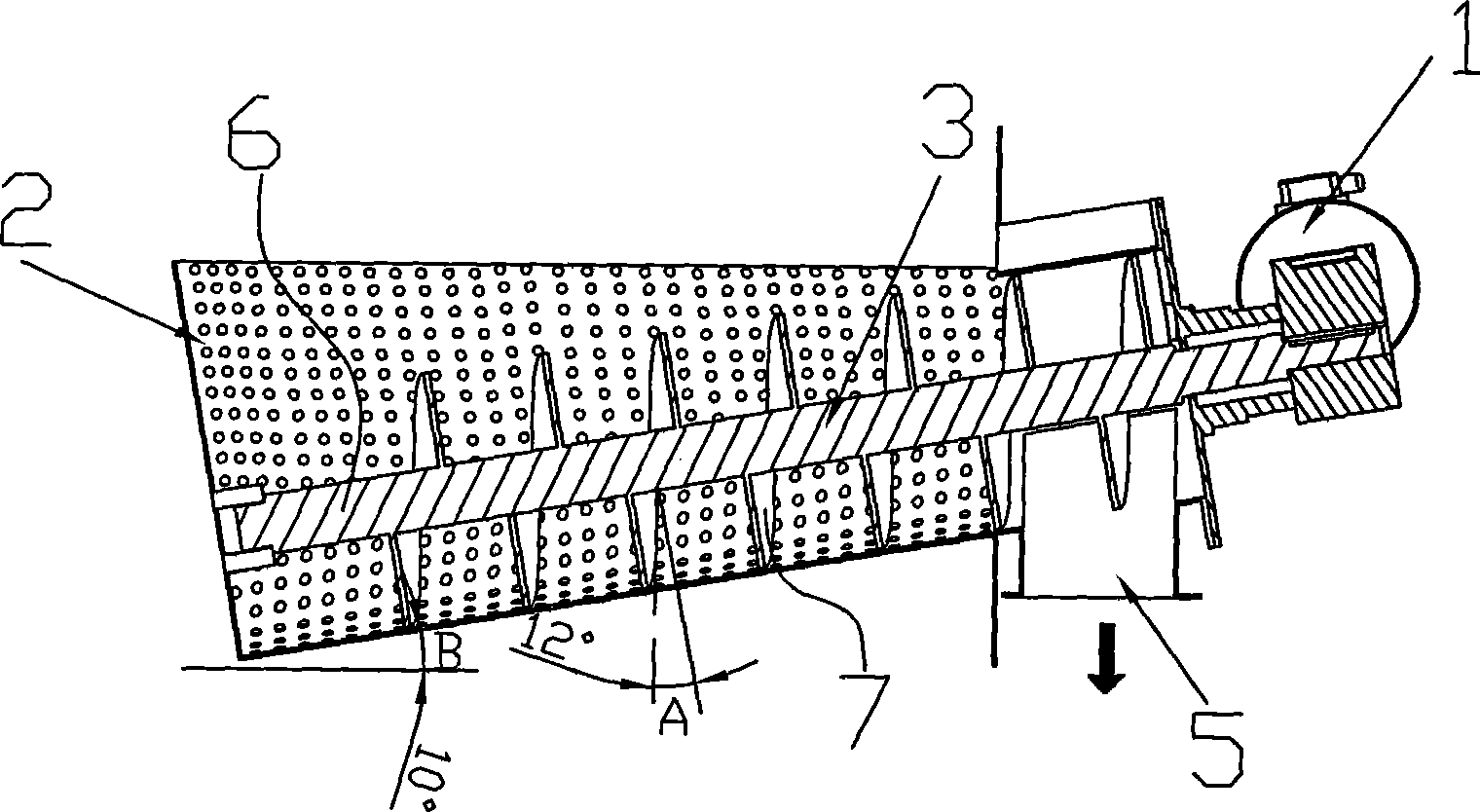

本实用新型涉及一种螺旋式餐饮污水垃圾固液分离装置及一种对餐饮污水垃圾的处理设备，特别是一种用于餐饮污水垃圾进行固液分离的设备。包括由电机(1)、箱体接料槽(2)，螺旋刀片(3)，该螺旋刀片(3)由电机(1)驱动，其特征是：所述的箱体接料槽(2)为U形布满通孔的壳体，该壳体呈倾斜放置，壳体一端低处位置设有一进料口(4)，另一端高处位置设有出渣口(5)，所述的进料口(4)位于箱体接料槽(2)的上方，出渣口(5)位于箱体接料槽(2)下方;所述的螺旋刀片(3)由一转轴(6)和在转轴上螺旋分布的刀片(7)构成，所述的螺旋刀片(3)的大小与箱体接料槽(2)相对应。
权利要求书
1.一种螺旋式餐饮污水垃圾固液分离装置，包括由电机(1)、箱体接料槽(2)，螺旋刀片(3)，该螺旋刀片(3)由电机(1)驱动，其特征是：所述的箱体接料槽(2)为U形布满通孔的壳体，该壳体呈倾斜放置，壳体一端低处位置设有一进料口(4)，另一端高处位置设有出渣口(5)，所述的进料口(4)位于箱体接料槽(2)的上方，出渣口(5)位于箱体接料槽(2)下方;所述的螺旋刀片(3)由一转轴(6)和在转轴上螺旋分布的刀片(7)构成，所述的螺旋刀片(3)的大小与箱体接料槽(2)相对应。
2.根据权利要求1所述的一种螺旋式餐饮污水垃圾固液分离装置，其特征是：所述的电机(1)位于送料方向的箱体接料槽(2)上。
3.根据权利要求1所述的一种螺旋式餐饮污水垃圾固液分离装置，其特征是：所述的箱体接料槽(2)的大小由进料口(4)至出渣口(5)方向逐渐缩小。
4.根据权利要求1所述的一种螺旋式餐饮污水垃圾固液分离装置，其特征是：所述的箱体接料槽(2)横截面成梯形。
5.根据权利要求1所述的一种螺旋式餐饮污水垃圾固液分离装置，其特征是：所述的螺旋刀片(3)的转轴(6)与水平面成角度倾斜，与箱体接料槽(2)底部平行，位于箱体接料槽低位。
6.根据权利要求1所述的一种螺旋式餐饮污水垃圾固液分离装置，其特征是：所述的刀片(7)与转轴成倾斜角度设置，与转轴(6)的中心垂直线成5～80°向进料方向一侧倾斜。
7.根据权利要求1所述的一种螺旋式餐饮污水垃圾固液分离装置，其特征是：所述的刀片(7)的横截面为刀形、三角形或梯形。
说明书
一种螺旋式餐饮污水垃圾固液分离装置
技术领域
本实用新型涉及一种对餐饮污水垃圾的处理设备，特别是一种用于餐饮污水 垃圾进行固液分离的设备。
背景技术
餐饮污水垃圾占餐饮废水排放的一部分，通常含水带渣直接排放，里面含有 饭粒、菜粒，将对后序设备隔油器、污水提升泵及其管道造成严重堵塞，经过餐 饮污水垃圾固液分离装置处理大大减少对后序设备的堵塞，同时更有效的在此装 置中进行固液分离。
实用新型内容
本实用新型的目的是，为了解决现有餐饮污水垃圾处理设备具有结构复杂， 分离率低，占地面积大、固液分离效果差等不足之处，提供了一种新型的餐饮污 水垃圾处理设备。
本实用新型通过以下技术方案实现：
一种螺旋式餐饮污水垃圾固液分离装置，包括由电机、箱体接料槽，螺旋刀 片，该螺旋刀片由电机驱动，所述的箱体接料槽为U形布满通孔的壳体，该壳体 呈倾斜放置，壳体一端低处位置设有一进料口，另一端高处位置设有出渣口，所 述的进料口位于箱体接料槽的上方，出渣口位于箱体接料槽下方;所述的螺旋刀 片由一转轴和在转轴上螺旋分布的刀片构成，所述的螺旋刀片的大小与箱体接料 槽相对应。
本实用新型还可通过以下技术方案实现：
本实用新型的一种技术改进方案是：所述的电机位于送料方向的箱体接料槽 上。
本实用新型的一种技术改进方案是：所述的箱体接料槽的大小由进料口至出 渣口方向逐渐缩小。
本实用新型的一种技术改进方案是：所述的箱体接料槽横截面成梯形。
本实用新型的一种技术改进方案是：所述的螺旋刀片的转轴与水平面成角度 倾斜，与箱体接料槽底部平行，位于箱体接料槽低位。
本实用新型的一种技术改进方案是：所述的刀片与转轴成倾斜角度设置，与 转轴的中心垂直线成5-80°向进料方向一侧倾斜。
本实用新型的一种技术改进方案是：所述的刀片的横截面为刀形、三角形或 梯形。
本实用新型的有益效果
1、由于本实用新型采用倾斜式的箱体接料槽和螺旋刀片，可以使餐饮污水 垃圾在固液分离时，有效的将液体下流分离，固体上行输送分离。
2、本实用新型的电机安装在送料方向的箱体接料槽上，使用时方便拆卸清 洗。
3、本实用新型的螺旋刀片的转轴与水平面成角度倾斜，与箱体接料槽平行， 位于箱体接料槽低位更有利于挤压送料，使餐饮污水垃圾分离效果更好。
4、本实用新型的刀片与转轴呈倾斜角度设置，这样可有效地在餐饮污水垃 圾输送的，使液体分离更加彻底。
5、本实用新型的箱体接料槽横截面成梯形，螺旋刀片的大小与箱体接料槽 相对应，即箱体接料槽的大小由进料口至出渣口方向逐渐缩小，使进料更加方便， 分离效率更高。
6、本实用新型的刀片的横截面为刀形、三角形或梯形，可根据本实用新型 的大小及处理垃圾量的多少，进行使用不同的刀型，使其达到更加的使用效果。
