申请日2013.08.24
公开(公告)日2016.07.06
IPC分类号C02F1/04; C02F103/08
摘要
本发明公开一种海水淡化或污水净化装置，该装置的冷凝预热室内连续间隔立设有多个装水管，每个装水管的顶端敞口设计，且每个装水管于底部相互连通以形成连通器，连通器的两端通过水管分别连接有预热水池和加热室;所述冷凝预热室还连接有一部分内置于预热水池中的冷凝水排放管，并通过一蒸汽管道连通加热室;所述的预热水池通过一加水管引入原水;所述加热室中设置有热源装置。所述预热水池和加热室均设置有排污口。本发明海水淡化或污水净化装置蒸馏耗能极小，且净化效果好，可达到直接饮用的效果;且设备投资小，建造方便，可以是家庭的小型化装备，也可以工厂、城市的大型化、大批量生产。
权利要求书
1.一种海水淡化或污水净化装置，其特征在于：该装置设置有冷凝预热室，该冷凝预热室内连续间隔立设有多个装水管，每个装水管的顶端敞口设计，且每个装水管于底部相互连通以形成连通器，连通器的两端通过水管分别连接有预热水池和加热室;所述冷凝预热室还连接有一部分内置于预热水池中的冷凝水排放管，并通过一蒸汽管道连通加热室;所述的预热水池通过一加水管引入原水;所述加热室中设置有热源装置;所述的冷凝预热室和加热室为压力容器，连通冷凝预热室和加热室的蒸汽管道上装设有气阀;所述的冷凝预热室通过多个水管和多个蒸汽管道相应连通多个的加热室;所述预热水池和加热室均设置有排污口;连接冷凝预热室和预热水池的水管上装设有水泵。
说明书
一种海水淡化或污水净化装置
技术领域
本发明涉及水处理领域，尤其是指一种利用蒸馏技术手段进行水处理的装置，该水处理装置特别适用于海水淡化、污水净化的处理。
背景技术
现有的海水淡化、污水净化的处理技术因加工成本高而不能被广泛应用，而且生产出来的水基本不能直接饮用。如通过单纯蒸馏的方式，每公斤水从0℃升温到100℃耗能约为100千卡，每公斤100℃的水转化成100℃的水蒸气则需耗能约600千卡，通常蒸馏每公斤水约耗能700千卡，耗能大，水的汽化热又不能回收利用，且难以利用太阳能。
发明内容
针对现有技术存在的问题，本发明提供一种结构简单的海水淡化或污水净化装置。本装置蒸馏耗能极小，且净化效果好，可达到直接饮用的效果;且设备投资小，建造方便，可以是家庭的小型化装备，也可以工厂、城市的大型化、大批量生产。
为实现上述目的，本发明技术方案为：

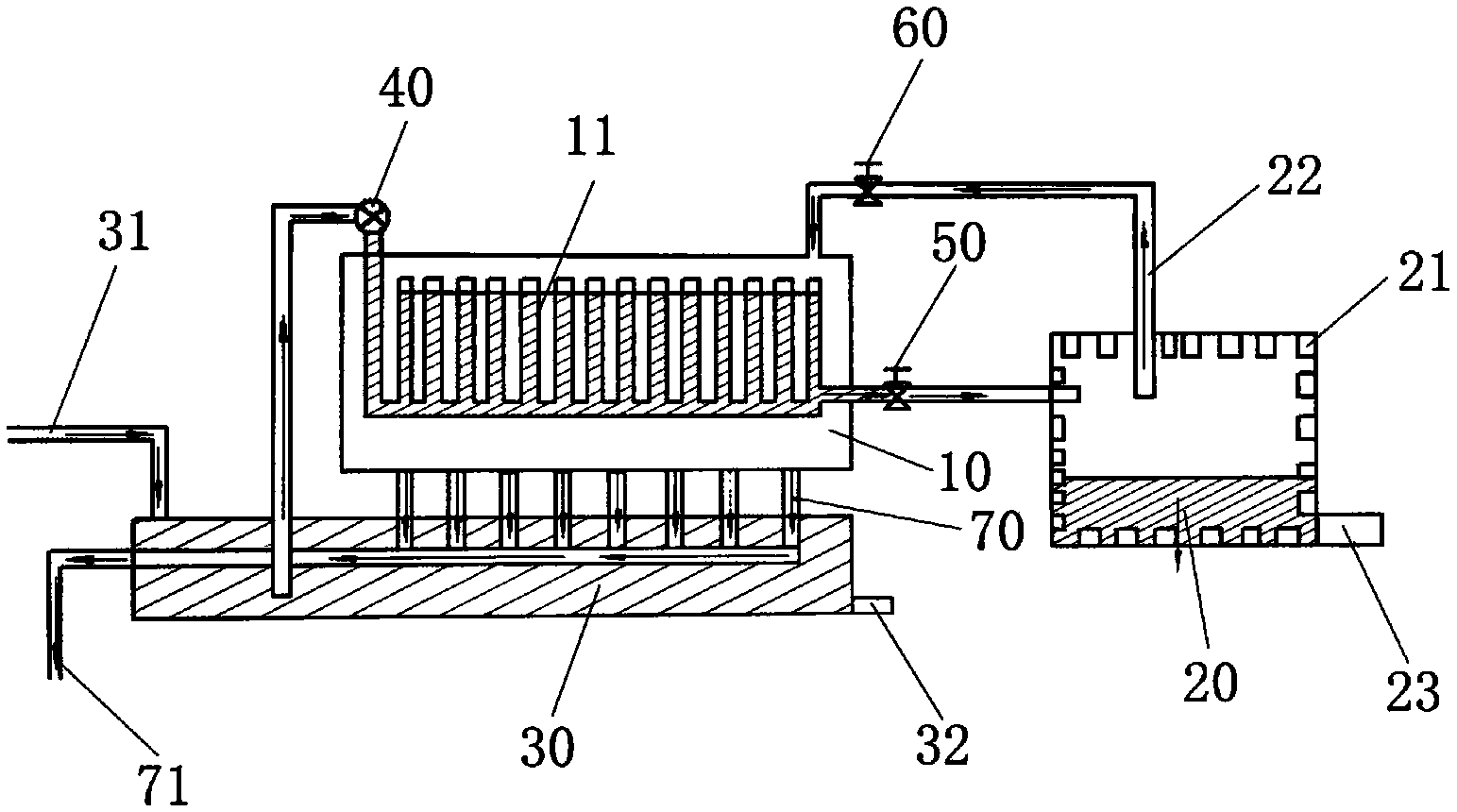

一种海水淡化或污水净化装置，该装置设置有冷凝预热室，该冷凝预热室内连续间隔立设有多个装水管，每个装水管的顶端敞口设计，且每个装水管于底部相互连通以形成连通器，连通器的两端通过水管分别连接有预热水池和加热室;所述冷凝预热室还连接有一部分内置于预热水池中的冷凝水排放管，并通过一蒸汽管道连通加热室;所述的预热水池通过一加水管引入原水;所述加热室中设置有热源装置。
进一步，所述的冷凝预热室可通过多个水管和多个蒸汽管道相应连通多个的加热室。
进一步，所述预热水池和加热室均设置有排污口。
进一步，连接冷凝预热室和预热水池的水管上装设有水泵。
进一步，连通冷凝预热室和加热室的蒸汽管道上装设有气阀。
上述技术方案的有益之处在于：
预热水池中的原水先经冷凝水管预热，再泵入冷凝预热室中导热性能良好的装水管，经冷凝预热室内蒸汽的进一步加热和部分蒸发。冷凝预热室蒸发的蒸汽和加热室排入的蒸汽与装水管里的水进行热交换后冷凝成水从冷凝水排放管排出，并经预热水池热交换冷却后排出收集。残留在预热水池或加热室的浓缩物和沉淀物由排污口定期清理排出。通过本发明装置蒸馏的每公斤水耗能可以低至50千卡以下，蒸馏耗能极小，且净化效果好，可达到直接饮用的效果。
