申请日2014.02.24
公开(公告)日2014.04.30
IPC分类号C02F9/06
摘要
本发明公开了一种高频电化学废水处理装置，它包括一个电解槽，在电解槽的一侧设有一个向槽内供应两万赫兹以上直流电场的高频直流电控箱，在电解槽的另一侧安装有一个多级斜板翻腾式沉淀池，在电解槽一旁安装有一个向槽内注入废水的自吸泵，在自吸泵与电解槽之间的管路上和电解槽与沉淀池之间的管路上分别安装有一个综合反应器，在各综合反应器上分别安装有比例注入装置及其药剂桶，在沉淀池的出水管上依次安装有两个带反冲洗装置的深度过滤器。本发明用于废水处理。
权利要求书
1.一种高频电化学废水处理装置，它包括一个电解槽，其特征在于;在电解槽的一侧设有一个向槽内供应两万赫兹以上直流电场的高频直流电控箱，在电解槽的另一侧安装有一个多级斜板翻腾式沉淀池，在电解槽一旁安装有一个向槽内注入废水的自吸泵，在自吸泵与电解槽之间的管路上和电解槽与沉淀池之间的管路上分别安装有一个综合反应器，在各综合反应器上分别安装有比例注入装置及其药剂桶，在沉淀池的出水管上依次安装有两个带反冲洗装置的深度过滤器。
说明书
一种高频电化学废水处理装置
技术领域：
本发明涉及工业及民用废水处理，特别是一种投资少、成本低，能有效降低处理废水中COD含量、提高废水的可生化性的高频电化学废水处理装置。
背景技术：
本人在先申请的“一种电化学废水处理装置”专利号为201320210949.5，它是用高频直流电控箱代替原有的脉冲直流电控箱，电极板产生由50赫兹提升为2万赫兹以上的高频直流电场，并可根据废水状况调整电流强度，迅速将废水中的大分子、长链分子切割分解，产生超强氧化还原反应，再经过多个反应槽和二级深度过滤，确保各项指标达到排放要求。这种废水处理装置虽然具有高频电化学的优点，也是高频电化学处理废水的必要条件。没有详细给出高频电化学的充分条件，即在高频电化学反应前加入双氧化装置，在高频电化学处理后加入双絮凝装置，使得高频电化学处理装置取得完美效果。
发明内容：
本发明的目的是提供一种不但投资少、运行成本低，而且处理废水效率高的高频电化学废水处理装置。

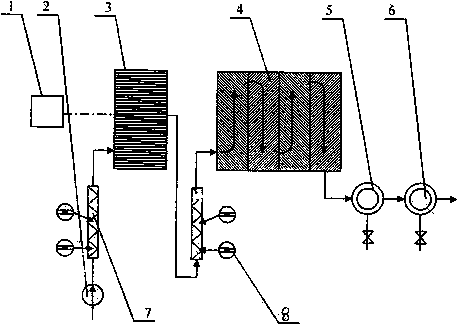

本发明的技术方案是以如下方式完成的，一种高频电化学废水处理装置，它包括一个电解槽，其特征在于;在电解槽的一侧设有一个向槽内供应两万赫兹以上直流电场的高频直流电控箱，在电解槽的另一侧安装有一个多级斜板翻腾式沉淀池，在电解槽一旁安装有一个向槽内注入废水的自吸泵，在自吸泵与电解槽之间的管路上和电解槽与沉淀池之间的管路上分别安装有一个综合反应器，在各综合反应器上分别安装有比例注入装置及其药剂桶，在沉淀池的出水管上依次安装有两个带反冲洗装置的深度过滤器。
本发明用高频直流电控箱代替现有的脉冲直流电控箱，使电极板上产生超过两万赫兹的高频直流电场，能有效降解废水中的重金属及有机物，提高废水中可生化性，确保各项指标达到要求。具有投资少、运行成本低，废水处理效率高的优点。
