申请日2013.09.18
公开(公告)日2014.02.26
IPC分类号A24B3/14; C02F9/14
摘要
本实用新型公开了一种造纸法烟叶废水深度处理与烟叶再生设备，包括依次相连的格栅、初沉池、气浮装置、混凝沉淀池，其特征在于：所述的混凝沉淀池依次连接上流式厌氧污泥床反应器、好氧反应池、膜化学反应器、保安过滤器、纳滤膜分离装置，所述的纳滤膜分离装置的产水出口连接回用水池，浓水出口连接喷淋/涂布装置，浓水回收用于再造烟叶。本实用新型所述的造纸法烟叶废水深度处理与烟叶再生设备，具有的有益效果为：能够有效回收废水中的有效成分，提高经济效益;废水经过多种工艺的处理，特别是采用了UASB、MCR等先进的水处理工艺技术，使高浓度的烟叶废水脱色、脱臭，大大降低其中的污染物质，确保废水回用于生产。
权利要求书
1.一种造纸法烟叶废水深度处理与烟叶再生设备，包括依次相连的格栅、初沉池、气浮装置、混凝沉淀池，其特征在于：所述的混凝沉淀池依次连接上流式厌氧污泥床反应器、好氧反应池、膜化学反应器、保安过滤器、纳滤膜分离装置，所述的纳滤膜分离装置的产水出口连接回用水池，浓水出口依次连接喷淋/涂布装置、干燥装置，浓水回收用于再造烟叶。
2.根据权利要求1所述的一种造纸法烟叶废水深度处理与烟叶再生设备，其特征在于：所述的气浮装置、混凝沉淀池、上流式厌氧污泥床反应器、膜化学反应器的污泥出口与污泥池相连。
3.根据权利要求1所述的一种造纸法烟叶废水深度处理与烟叶再生设备，其特征在于：所述的上流式厌氧污泥床反应器的气体出口连接有一气体回收装置。
说明书
一种造纸法烟叶废水深度处理与烟叶再生设备
技术领域
本实用新型涉及废水处理领域，特别涉及一种造纸法烟叶废水深度处理与烟叶再生设备。
背景技术
造纸法再造烟叶国外研究和产业化较早，时至今日如摩迪、雷诺等公司都有较为成熟的技术和大规模的生产。近几年来国内对造纸法再造烟叶的研究运用不断提升，相继有杭州、汕头和昆明等地的工厂建成投产。同时国内各烟厂也认识到造纸法再造烟叶的优越特性，欲用其作为一种新的卷烟添加料使用，有取代稠浆法和辊压法再造烟叶的意向。
造纸法再造烟叶在卷烟中运用，一方面能大幅度的节省烟叶原料，有效的降低卷烟成本;另一方面能使卷烟的物理、化学性能按人们的意愿和要求得到改善和调整，能降低卷烟整体焦油、烟碱量，降低烟支密度和提高填充率。
传统的卷烟生产过程中直接对烟草进行加工，产生的有机废水量很少，不会对环境造成严重污染。而造纸法再造烟叶技术与传统卷烟生产技术最大的区别就在于其生产过程中吸收了制浆造纸工艺及纸加工工艺过程的特点，会产生大量高浓度难降解彻底有机废水，并且随烟叶种类不同，造纸法再造烟草废水水质波动较大，但一般具有以下相同特点：水质可生化性较好，悬浮物浓度很高，水样偏酸性，废水中金属离子的浓度也较高，色度较深( 呈红棕色) ，氧化还原电位较高，废水易腐化变质等。并且废水中还存有大量可以回收用于生产烟草薄片的可溶性物质，具有较高的经济价值。目前通常采用常规处理工艺，有效物质未充分回收，造成了资源浪费，同时废水处理不易达标。
实用新型内容
针对上述问题，本实用新型的目的在于提供能够有效处理能够有效处理回收有效成分，且使废水回用的造纸法烟叶废水深度处理与烟叶再生设备。

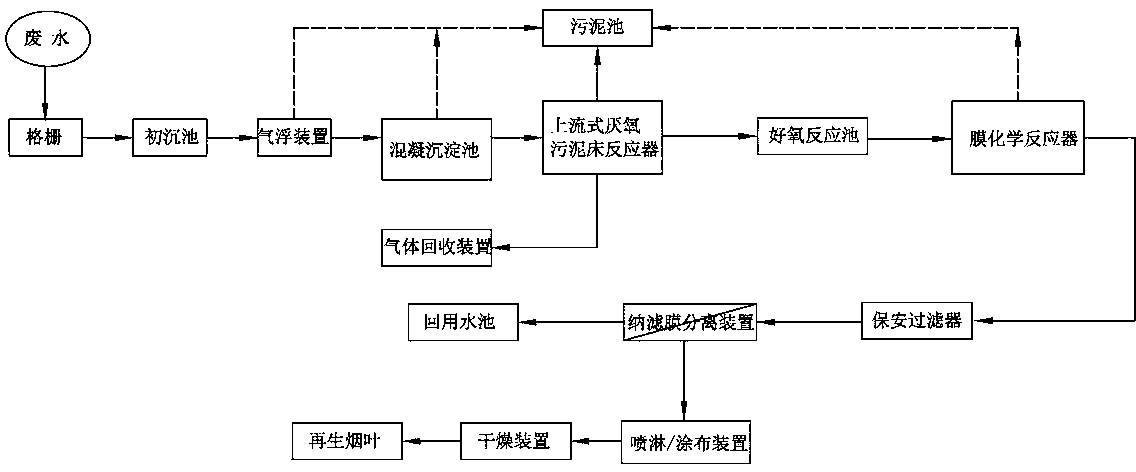

为达到上述目的，本实用新型所提出的技术方案为：一种造纸法烟叶废水深度处理与烟叶再生设备，包括依次相连的格栅、初沉池、气浮装置、混凝沉淀池，其特征在于：所述的混凝沉淀池依次连接上流式厌氧污泥床反应器、好氧反应池、膜化学反应器、保安过滤器、纳滤膜分离装置，所述的纳滤膜分离装置的产水出口连接回用水池，浓水出口依次连接喷淋/涂布装置、干燥装置，浓水回收用于再造烟叶。
进一步，所述的气浮装置、混凝沉淀池、上流式厌氧污泥床反应器、膜化学反应器的污泥出口与污泥池相连。
进一步，所述的上流式厌氧污泥床反应器的气体出口连接有一气体回收装置。
采用上述技术方案，本实用新型所述的造纸法烟叶废水深度处理与烟叶再生设备，具有的有益效果为：
1) 能够有效回收废水中的有效成分，提高经济效益;
2) 废水经过多种工艺的处理，特别是采用了UASB、MCR等先进的水处理工艺技术，使高浓度的烟叶废水脱色、脱臭，大大降低其中的污染物质，确保废水回用于生产。
