申请日2013.09.18
公开(公告)日2014.02.19
IPC分类号C02F9/06
摘要
本实用新型公开了一种水处理自动控制系统，用于药品生产中，包括原料水贮罐、预处理系统、反渗透系统、EDI电去离子装置、纯水箱以及实现系统自动控制的过程控制器;所述过程控制器采用PLC，所述反渗透系统包括依序连接的软化器、精密过滤器以及反渗透RO单元，所述EDI电去离子装置采用卷式膜。所述水处理自动控制系统先根据原料水的指标具体情况由所述预处理系统对其进行初级处理，去除水中悬浮物质和胶体后通过反渗透系统将水中的矿物质除掉，使其脱盐率约为97%，然后通过EDI电去离子装置进一步提高出水电导及脱盐率对水进行纯化，经过该水处理自动控制系统的原料水出水电导及脱盐率高，纯化效果好，能满足纯水技术指标要求。
权利要求书
1.一种水处理自动控制系统，用于药品生产中，其特征在于，包括原料水贮罐、预处理系统、反渗透系统、EDI电去离子装置、纯水箱以及实现系统自动控制的过程控制器，其中：
所述预处理系统由原料水泵提供动力，与所述原料水贮罐连接，所述预处理系统包括依序连接的多介质机械过滤器、活性炭过滤器与加热器;
所述反渗透系统包括依序连接的软化器、精密过滤器以及反渗透RO单元，且所述反渗透RO单元包括高压泵、反渗透本体装置、清洗和冲洗系统，所述反渗透本体装置包括反渗透膜、膜容器、高压泵、加药泵与清洗泵;
所述EDI电去离子装置采用卷式膜，且所述EDI电去离子装置的出水侧连接所述纯水箱。
2.根据权利要求1所述的水处理自动控制系统，其特征在于，所述过程控制器为PLC。
3.根据权利要求1所述的水处理自动控制系统，其特征在于，所述活性炭过滤器配设有活性炭灭菌装置。
4.根据权利要求1所述的水处理自动控制系统，其特征在于，所述多介质机械过滤器有选择地采用石英砂或无烟煤作为滤料。
5.根据权利要求1所述的水处理自动控制系统，其特征在于，所述预处理系统采用气动蝶阀多通路自动控制阀自动控制。
6.根据权利要求1所述的水处理自动控制系统，其特征在于，所述精密过滤器内置滤芯至少为PE芯、蜂房芯、折叠芯、钛管烧结芯、活性炭芯、陶瓷芯、聚丙稀纤维滤芯中的一种。
7.根据权利要求1所述的水处理自动控制系统，其特征在于，所述软化器包括串联的双软化罐。
8.根据权利要求1所述的水处理自动控制系统，其特征在于，所述反渗透系统的出水侧的所有阀门均为隔膜阀，且所述反渗透RO单元的给水和产品管线上设有取样阀，所述反渗透RO单元的出水侧设有电导率传感器。
9.根据权利要求1所述的水处理自动控制系统，其特征在于，还包括纯化水循环分配单元，所述纯化水循环分配单元包括用于纯化水的分配的变频泵、用于产生臭氧进行系统消毒的带臭氧计的臭氧发生器、用于分解系统内残余臭氧的UV灯、用于在线监控用水量及水质变化的流量计和电导率仪以及用于系统控制与水质监测记录的控制面板及记录仪。
10.根据权利要求1所述的水处理自动控制系统，其特征在于，还包括辅助装置与水处理测量指示仪表。
说明书
水处理自动控制系统
技术领域
本实用新型涉及水处理技术领域，尤其涉及一种水处理自动控制系统。
背景技术
由于全球科技和工农业的发展，水环境的污染在所难免，并且带来了一些新的污染物：农药，增塑剂，洗涤剂等。美国已经确认有700种污染物存在于饮用水种，可能引起癌症、不孕症、神经系统和免疫系统失调。
然而，水是药品制造过程中重要的原辅材料。药品生产的工艺用水，包括纯化水和注射用水都对药品的生产过程至关重要，至少须满足国家药典中所规定的水质标准。
目前制药企业工艺用水的源水必须为城市饮用水，药典明确规定，制药工艺用水的原料水必须符合GB5749中规定的饮用水卫生标准，以避免因原水质量变化对工艺用水水质的影响。这是因为，天然水源的水，地表水、地下水及雨雪水，一般都会受到不同程度的污染，含有各种杂质。必须对天然水源的水进行加工处理才能得到符合制药工厂需求的工艺用水。药厂水处理是对水质成分的变革，亦即采用各种必要的物理、化学或生物学的工艺技术，将水中的污染物质分离出去，使水质达到所制药工艺用水中所要求水质标准的一种加工净化过程。但目前的水处理系统不能达到制药厂水质所需要求。
实用新型内容
为了解决背景技术中存在的技术问题，本实用新型提出了一种采用先进的工控电脑作为水处理的过程控制器，采用先进的EDI(electrodeionization)技术的水处理自动控制系统，与水处理设备配套使用，可提高制水过程的自动化程度和可靠性。

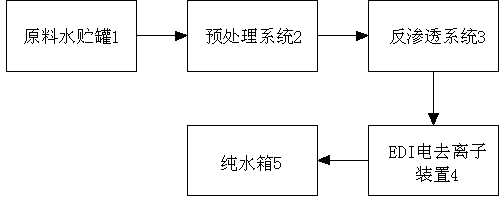

本实用新型提供了一种水处理自动控制系统，用于药品生产中，包括原料水贮罐、预处理系统、反渗透系统、EDI电去离子装置、纯水箱以及实现系统自动控制的过程控制器，其中：
所述预处理系统由原料水泵提供动力，与所述原料水贮罐连接，所述预处理系统包括依序连接的多介质机械过滤器、活性炭过滤器与加热器;
所述反渗透系统包括依序连接的软化器、精密过滤器以及反渗透RO单元，且所述反渗透RO单元包括高压泵、反渗透本体装置、清洗和冲洗系统，所述反渗透本体装置包括反渗透膜、膜容器、高压泵、加药泵与清洗泵;
所述EDI电去离子装置采用卷式膜，且所述EDI电去离子装置的出水侧连接所述纯水箱。
优选地，所述过程控制器为PLC。
进一步地，所述活性炭过滤器配设有活性炭灭菌装置。
优选地，所述多介质机械过滤器有选择地采用石英砂或无烟煤作为滤料。
进一步地，所述预处理系统采用气动蝶阀多通路自动控制阀自动控制。
优选地，所述精密过滤器内置滤芯至少为PE芯、蜂房芯、折叠芯、钛管烧结芯、活性炭芯、陶瓷芯、聚丙稀纤维滤芯中的一种。
进一步地，所述软化器包括串联的双软化罐。
进一步地，所述反渗透系统的出水侧的所有阀门均为隔膜阀，且所述反渗透RO单元的给水和产品管线上设有取样阀，所述反渗透RO单元的出水侧设有电导率传感器。
进一步地，所述水处理自动控制系统还包括纯化水循环分配单元，所述纯化水循环分配单元包括用于纯化水的分配的变频泵、用于产生臭氧进行系统消毒的带臭氧计的臭氧发生器、用于分解系统内残余臭氧的UV灯、用于在线监控用水量及水质变化的流量计和电导率仪以及用于系统控制与水质监测记录的控制面板及记录仪。
进一步地，所述水处理自动控制系统还包括辅助装置与水处理测量指示仪表。
基于上述技术方案的公开，所述水处理自动控制系统先根据原料水的指标具体情况由所述预处理系统对其进行初级处理，去除水中悬浮物质和胶体后通过反渗透系统将水中的矿物质除掉，使其脱盐率约为97%，然后通过EDI电去离子装置进一步提高出水电导及脱盐率对水进行纯化，经过该水处理自动控制系统的原料水出水电导及脱盐率高，纯化效果好，能满足纯水技术指标要求;纯化水循环分配单元可完成纯水的生产、分配、消毒和监测，使纯水制备系统与纯水分配系统组成一个综合系统。
