申请日2014.10.22
公开(公告)日2015.03.04
IPC分类号B01D53/74; B01D53/48; B01D53/52; A61L9/20; B01D53/58; B01D53/72; B01D46/00; B01D53/54
摘要
本实用新型公开了一种医院污水处理站臭气净化系统，涉及气体的处理装置技术领域。医院污水处理站产生的气体通过气体收集系统收集后，进入清洁过滤装置内的臭气过滤器，过滤后的气体经第一折风板进入离子反应装置，通过离子反应装置内的离子发生器进行处理后，经第二折风板进入缓冲装置，进入的气体进行分解氧化反应，然后经第三折风板进入到紫外消毒装置，紫外消毒装置对进入的气体进行灭活消毒，最后经过净化的气体在引风装置内的风机抽引的作用下依次经第四折风板、气体排出管、臭气浓度检测仪和高空排放烟囱排放到大气中。所述系统工艺流程简单、安装便利、操作简单、无需投加任何药剂，运行成本低，安全环保。
权利要求书

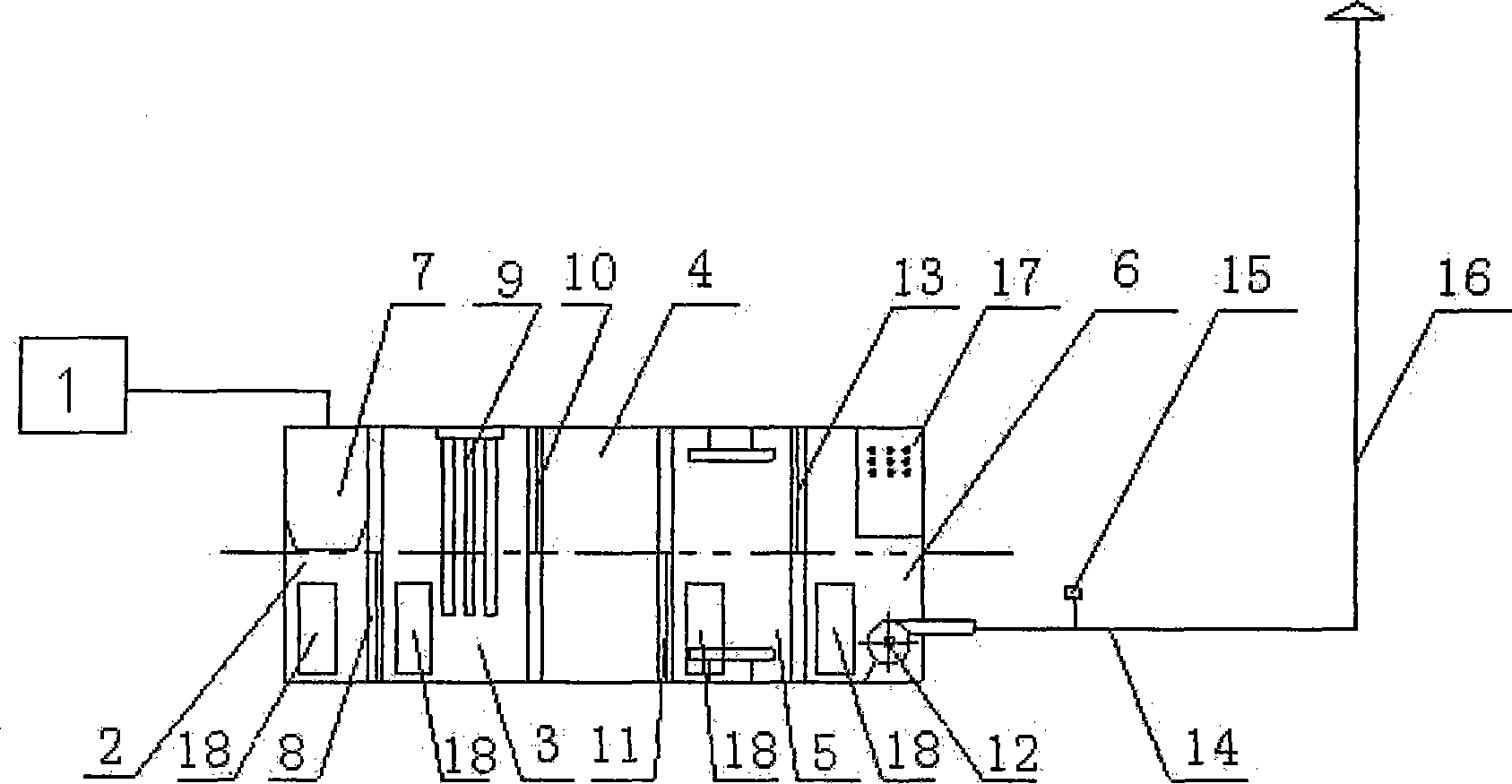

1.一种医院污水处理站臭气净化系统，其特征在于：所述净化系统包括气 体收集系统(1)、清洁过滤装置(2)、离子反应装置(3)、缓冲装置(4)、紫 外消毒装置(5)和抽风装置(6)，医院污水处理站产生的气体通过气体收集系 统(1)收集后，进入清洁过滤装置(2)内的臭气过滤器(7)，过滤后的气体 经第一折风板(8)进入离子反应装置(3)，通过离子反应装置(3)内的离子 发生器(9)进行处理后，经第二折风板(10)进入缓冲装置(4)，进入的气体 进行分解氧化反应，然后经第三折风板(11)进入到紫外消毒装置(5)，紫外 消毒装置(5)对进入的气体进行灭活消毒，最后经过净化的气体在抽风装置(6) 内的风机(12)抽引的作用下依次经第四折风板(13)、气体排出管(14)、臭 气浓度检测仪(15)和高空排放烟囱(16)排放到大气中，所述离子发生器(9)、 紫外消毒装置(5)以及风机(12)受控于电控柜(17)，所述第一折风板(8) 上的百叶窗向右倾斜，第一折风板(8)上的百叶窗通风口设置在第一折风板(8) 的前下部，所述第二折风板(10)上的百叶窗向左倾斜，第二折风板(10)上 的百叶窗通风口设置在第二折风板(10)的后上部，所述第三折风板(11)上 的百叶窗向右倾斜，第三折风板(11)上的百叶窗通风口设置在第三折风板(11) 的前下部，所述第四折风板(13)上的百叶窗向左倾斜，第四折风板(13)上 的百叶窗通风口设置在第四折风板(13)的后上部。
2.根据权利要求1所述的医院污水处理站臭气净化系统，其特征在于：所 述清洁过滤装置(2)、离子反应装置(3)、缓冲装置(4)、紫外消毒装置(5) 和引风装置(6)的外壳上设有检修口(18)。
3.根据权利要求1所述的医院污水处理站臭气净化系统，其特征在于：所 述臭气过滤器(7)为无纺布袋式活性炭过滤器。
4.根据权利要求1所述的医院污水处理站臭气净化系统，其特征在于：所 述清洁过滤装置(2)、离子反应装置(3)、缓冲装置(4)、紫外消毒装置(5) 和抽风装置(6)的外壳使用玻璃钢、UPVC或不锈钢。
说明书
医院污水处理站臭气净化系统
技术领域
本实用新型涉及气体的处理装置技术领域，尤其涉及一种医院污水处理站 臭气净化系统。
背景技术
医院污水处理过程中，格栅、调节池、生化池、沉淀池及污泥池常常有恶 臭气体无组织排放，主要污染物为硫化氢(H2S)、氨(NH3)、三甲胺、甲硫醇、 甲硫醚、二甲二硫、二硫化碳、臭气及甲烷等，尤其含有多种病原菌等细菌微 生物，若不经过处理直接排放可能会对处于周边环境或污水处理系统操作环境 中人体健康造成较大隐患。《医疗机构水污染物排放标准》(GB18466-2005)中 已明确了医院污水处理站废气排放要求，且明确了对传染病和结核病医院污水 处理站排出的废气需要进行消毒处理。
随着国家排放标准的提高和人们对大气环境质量的关注日益提高，适用于 医院污水处理站的气体净化装置需求日益强烈。目前常用的气体净化方法有天 然植物提取液喷雾除臭、化学洗涤除臭、及生物滤床除臭技术等，对于医院污 水处理站来说，这些技术存在药剂储存不便、需连续投加药液成本高、需培养 微生物设备启动困难及占地面积大等缺点，且均不能将医院污水处理过程中散 发到空气中的病原菌等细菌去除，存在较大的健康安全隐患。
实用新型内容
本实用新型所要解决的技术问题是提供一种医院污水处理站臭气净化系 统，所述净化系统不仅可去除常规废气污染物，还能去除病原菌等细菌微生物， 工艺流程简单、安装便利、操作简单、无需投加任何药剂，运行成本低，即时 启动，安全环保，且通过不同倾斜方向的折风板和通风口位置设置，使气体曲 折流动，反应时间长，处理效果好。
为解决上述技术问题，本实用新型所采取的技术方案是：一种医院污水处 理站臭气净化系统，其特征在于：所述净化系统包括气体收集系统、清洁过滤 装置、离子反应装置、缓冲装置、紫外消毒装置和引风装置，医院污水处理站 产生的恶臭气体通过气体收集系统收集后，进入清洁过滤装置内的臭气过滤器， 过滤后的气体经第一折风板进入离子反应装置，通过离子反应装置内的离子发 生器进行处理后，经第二折风板进入缓冲装置，进入的气体进行分解氧化反应， 然后经第三折风板进入到紫外消毒装置，紫外消毒装置对进入的气体进行灭活 消毒，最后经过净化的气体在抽风装置内的风机抽引的作用下依次经第四折风 板、气体排出管、臭气浓度检测仪和高空排放烟囱排放到大气中，所述离子发 生器、紫外消毒装置以及风机受控于电控柜，所述第一折风板上的百叶窗向右 倾斜，第一折风板上的百叶窗通风口设置在第一折风板的前下部，所述第二折 风板上的百叶窗向左倾斜，第二折风板上的百叶窗通风口设置在第二折风板的 后上部，所述第三折风板上的百叶窗向右倾斜，第三折风板上的百叶窗通风口 设置在第三折风板的前下部，所述第四折风板上的百叶窗向左倾斜，第四折风 板上的百叶窗通风口设置在第四折风板的后上部。
进一步的为了维修方便，所述清洁过滤装置、离子反应装置、缓冲装置、 紫外消毒装置和引风装置的外壳上设有检修口。
进一步的技术方案在于：所述臭气过滤器为无纺布袋式活性炭过滤器。
进一步的为了延长使用寿命，所述清洁过滤装置、离子反应装置、缓冲装 置、紫外消毒装置和抽风装置的外壳使用玻璃钢、UPVC或不锈钢。
采用上述技术方案所产生的有益效果在于：所述净化系统通过离子和紫外 线双重去除异味、病原菌等，不仅可去除医院污水站产生的常规废气污染物， 还能去除病原菌等细菌微生物，保证排出的气体满足相应标准要求;气体通过 不同倾斜方向的折风板和通风口位置设置，使气体曲折流动，反应时间长，处 理效果好;系统安装方便、操作简单、无需投任何药剂，运行成本低，且节能 环保，安全可靠;即时启动，具有臭味超标报警功能，可实现自动运行;所述 净化系统内呈负压状态，使污水处理的环境无臭气影响，保护了使用者的健康。 此外，系统中的设备外壳材质可采用玻璃钢、UPVC或不锈钢，可根据不同情况 选用，耐腐蚀性强，使用寿命长。
