申请日2013.03.22
公开(公告)日2013.08.28
IPC分类号C02F9/14
摘要
一种带有生物处理装置的河水处理设备,由格栅、生物处理装置、提升水泵、污泥抽吸管组成,生物处理装置由填装了沸石填料的PVC管道制成,根据水量分成若干段，生物处理装置中部安装污泥抽吸管，尾部安装提升水泵。河水经过格栅，去除水中大悬浮物和漂浮物质，再流入生物处理装置，附着在沸石填料上的厌氧微生物利用厌氧消化机理降低河水中的有机物,同时利用沸石填料过滤机理降低水中浊度，最后利用提升泵把处理好的水提升出去，达到处理的效果。处理过程会产生一定量的污泥，通过污泥抽吸管定期抽出外送。
权利要求书
1.一种带有生物处理装置的河水处理设备,由格栅、生物处理装置、提升水泵、污泥抽吸管组成,生物处理装置由填装了沸石填料的PVC管道制成,该设备根据水量分成若干段。
2.根据权利要求1所述的一种带有生物处理装置的河水处理设备，其特征是：生物处理装置中部安装污泥抽吸管，尾部安装提升水泵。
说明书
一种带有生物处理装置的河水处理设备
技术领域
本实用新型涉及一种带有生物处理装置的河水处理设备，特别适用于河道或者景观水处理，能有效的去除这些水中的有机物、氨氮，同时可以沉淀水中悬浮物，降低水中浊度。
背景技术
目前，常用的河道水处理设备主要以混凝沉淀、种植水生植物等工艺，其中混凝沉淀去除河道水中的有机物需要投加混凝剂，同时还需要搅拌机搅拌才能形成絮体，最终通过沉淀去除水中的富营养物质和悬浮物，这种工艺能耗大、维护费用高、有机物去除效果差。种植水生植物工艺水生植物种植难道大，冬天进入休眠期无法对水质净化，同时维护难度大，需要多人长期维护和保养。
发明内容
为了克服河道水处理中能耗大、维护难度大、有机物去除效果差和水生植物冬季无法处理等缺点。本实用新型提供一种带有生物处理装置的河水处理设备，利用厌氧消化和过滤机理，去除河水有机物、氨氮、悬浮物等物质，降低水中浊度。

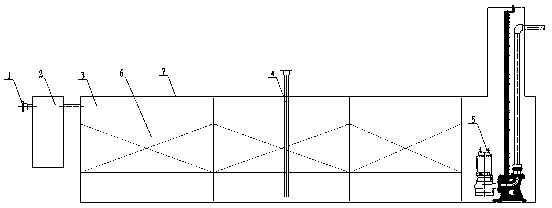

本实用新型解决其技术问题所采用的技术方案是：一种带有生物处理装置的河水处理设备,由格栅、生物处理装置、提升水泵、污泥抽吸管组成,生物处理装置由填装了沸石填料的PVC管道制成,根据水量分成若干段，生物处理装置中部安装污泥抽吸管，尾部安装提升水泵。
河水经过格栅，去除水中大悬浮物和漂浮物质，再流入生物处理装置，生物处理装置由填装了沸石填料的PVC管道制成,附着在沸石填料上的厌氧微生物利用厌氧消化机理降低河水中的有机物,同时利用沸石填料过滤机理降低水中浊度，最后利用提升泵把处理好的水提升出去，达到处理的效果,根据水量分成若干段。。处理过程会产生一定量的污泥，通过定期抽吸，从生物处理装置的污泥抽吸管抽出，送污泥处理单位处理。
本实用新型的有益效果是能耗低、操作简单、有机物去除率高。
