申请日2013.04.09
公开(公告)日2013.09.04
IPC分类号C02F9/04
摘要
本实用新型公开了一种处理生活污水的装置，包括格栅过滤装置、水解酸化装置、混凝沉淀装置、接触氧化装置;上述装置依次通过进水管连接;格栅过滤装置内设有过滤杂物的格栅;水解酸化装置内部安装有伞体圆盘，圆盘上方具有由直管组成的稳定装置;混凝沉淀装置内设有带斜孔的“L”形隔板，隔板下方具有搅拌装置;接触氧化装置顶部及侧面设有喷头。本实用新型可解决如何处理农村生活污水的技术问题。
权利要求书
1.处理生活污水的装置，其特征在于：包括格栅过滤装置、 水解酸化装置、混凝沉淀装置、接触氧化装置;上述装置依次 通过进水管连接;格栅过滤装置内设有过滤杂物的格栅;水解 酸化装置内部安装有伞体圆盘，圆盘上方具有由直管组成的稳 定装置;混凝沉淀装置内设有带斜孔的“L”形隔板，隔板下方 具有搅拌装置;接触氧化装置顶部及侧面设有喷头。
2.依据权利要求1中所述的处理生活污水的装置，其特征 在于：所述伞体圆盘为中空伞体圆盘。
3.依据权利要求1中所述的处理生活污水的装置，其特征 在于：所述搅拌装置为筒式叶轮。
说明书
处理生活污水的装置
技术领域
本领域涉及一种处理生活污水的装置。
背景技术
中国地大物博，人口众多，存在着生活污水排放的环境处理问题。近几年 来国家在生活污水排放的环境处理上投入了大量的资金，解决农村、城市和小 区生活污水达标排放。在现有技术中处理生活污水的方法是通过几个水池的多 级沉淀和厌氧后达标排放，其缺陷是：在现有的成熟的技术中，目前常规使用 的厌氧工艺存在降解不彻底，会产生臭味等问题，在农村分散式污水治理上不 具备推广前景;普通人工湿地由于占地面大，布水困难，污水在湿地内漫流， 夏季常常产生蚊虫滋生的问题，负荷的限制也无法满足农村生活污水间歇性排 放的达标处理要求;现有的技术没有经过过滤，虽然达标排放，但有颗粒物， 满足不了理想的达标排放效果。
实用新型内容
本实用新型的目的是提供一种处理生活污水的装置，解决如何处理农村生 活污水的技术问题。

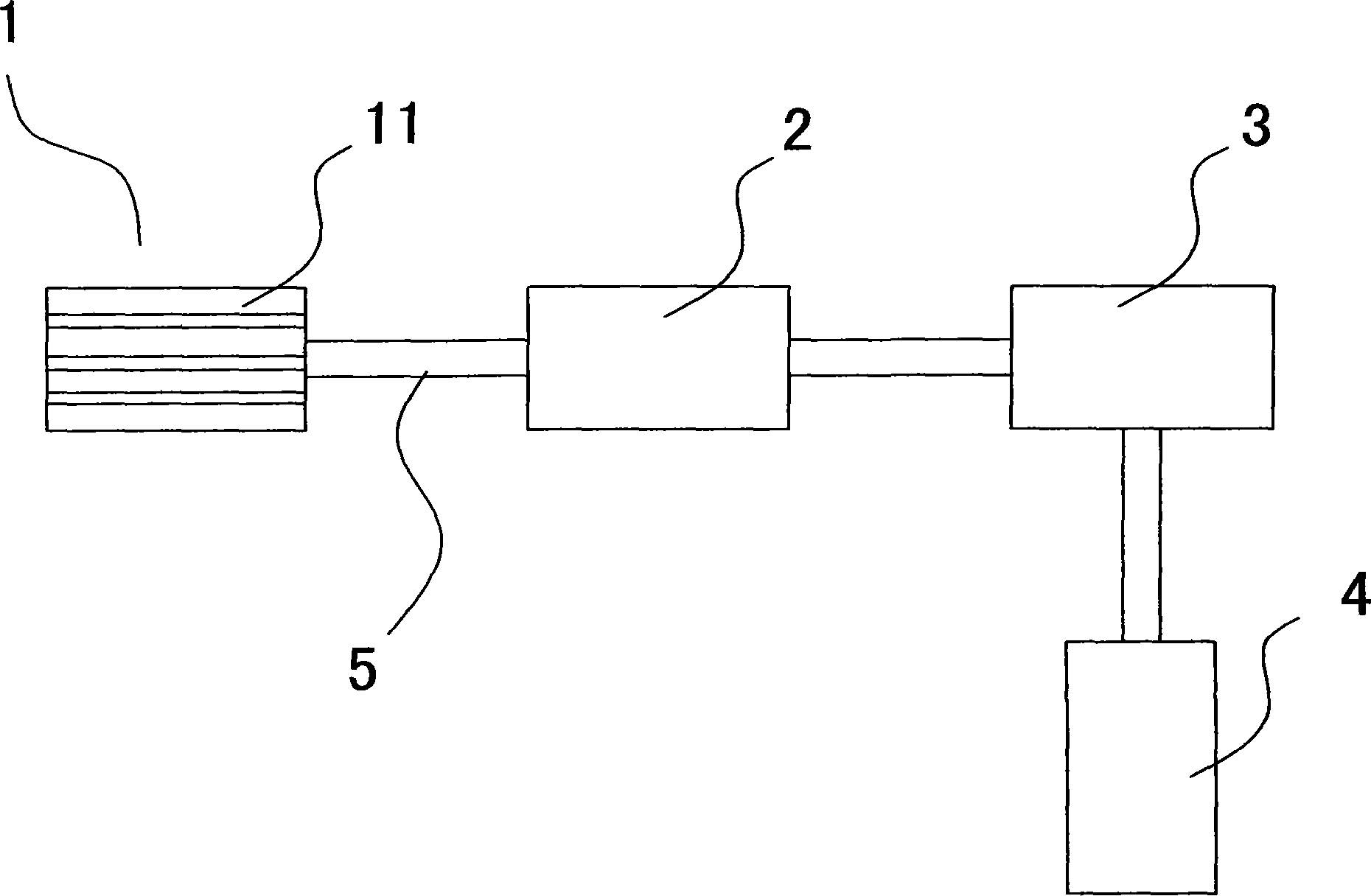

处理生活污水的装置，包括格栅过滤装置、水解酸化装置、混凝沉淀装置、 接触氧化装置;上述装置依次通过进水管连接;格栅过滤装置内设有过滤杂物 的格栅;水解酸化装置内部安装有伞体圆盘，圆盘上方具有由直管组成的稳定 装置;混凝沉淀装置内设有带斜孔的“L”形隔板，隔板下方具有搅拌装置; 接触氧化装置顶部及侧面设有喷头。
所述伞体圆盘为中空伞体圆盘。
所述搅拌装置为筒式叶轮。
本实用新型的有益效果是：采用格栅过滤装置，可以过滤一些较大体积的 杂物，采用水解酸化装置取代原有的初沉池，废水中难处理的化学物质等大分 子物质通过水解酸化变成易生化处理的小分子物质，改善废水可生化性;混凝 沉淀装置中使用隔板将装置内的空间分成二部分，一部分是清水区，另外一部 分是沉淀区，采用搅拌装置，使得沉淀区的水流加快;接触氧化装置设有一一 对应的喷头，这样提高废水与氢氧化铁絮体的接触力度，提高净化效果。
