申请日2012.10.31
公开(公告)日2013.01.23
IPC分类号F24J3/00
摘要
本发明针对现有技术中污水循环利用的过程中需要增加动力输送设备的问题，本发明提供了一种浴室污水余热回收装置，通过洗浴污水与自来水的热交换实现余热的回收，安装过程中通过换热器安装在楼面或地面以下实现洗浴污水自动流入换热器，同时在换热器上游安装过滤器，其安装高度高于换热器，由此实现过滤器流出的污水自动流入换热器。根据本发明的装置，在洗浴污水输送过程中无需加入动力输送装置即可对污水进行处理，所以节省在安装过程中引入泵或热泵的设备成本，且同时节约在装置使用过程中泵或热泵运行所必须的能量。
权利要求书
1.一种浴室污水余热回收装置，包括换热器(1)和过滤器(2);洗浴污水由地漏流入过滤器(2)，经过滤后流入换热器(1)热流体进口端，同时自来水输送入换热器(1)冷流体进口端，冷热流体逆流流动进行热交换，排出的污水进入污水管道流走，被加热的自来水从换热器(1)出口端流出供使用;换热器(1)及其附属连接管道均安装在楼面/地面以下，过滤器(2)安装在楼面/地面以上或以下，安装高度高于换热器(1)。
2.如权利要求1所述的浴室污水余热回收装置，其特征在于：所述换热器(1)为板式换热器。
3.如权利要求1或2所述的浴室污水余热回收装置，其特征在于：若地面厚度不足安装所述换热器(1)，可以把其安装在墙壁内。
4.如权利要求1或2所述的浴室污水余热回收装置，其特征在于：若地面厚度不足以安装所述过滤器(2)和换热器(1)，可以把其安装在墙壁内，同时在墙壁上预留不小于过滤器(2)内过滤网宽度和长度的空隙，使过滤网能方便取出清理杂物。
5.如权利要求1或2所述的浴室污水余热回收装置，其特征在于：所述过滤器(2)与换热器(1)做成一体化结构。
6.如权利要求1或2所述的浴室污水余热回收装置，其特征在于：所述从换热器(1)出口端流出的被加热的自来水回到加热器内进一步加热或掺兑热水至适宜温度进行再使用。
7.如权利要求1或2所述的浴室污水余热回收装置，其特征在于：换热器(1)选用卧式换热器或卧式安装。
说明书
一种浴室污水余热回收装置
技术领域
本发明属于给排水技术、热交换技术领域，尤其涉及一种浴室污水余热回收装置。
背景技术
能源危机的临近迫使人们急切开发新型能源，而目前能够缓解能源危机的一个有效途径就是提高能源的利用效率。因此开发余热利用技术，研发新型多重余热利用装置将具有广大的发展前景。许多实践证明，在我们的生活中有许多没有加以利用的能源资源就如此白白浪费了，如高温锅炉烟气、高温汽车尾气、具有中等温度的大众浴室废水等等，尤其是洗浴废水的余热利用，通常从洗浴水龙头中出来的水为40℃左右，洗浴过程一般只消耗了10℃的温差，洗浴废水还在30℃左右，这部分热量就白白浪费了，而且加热洗澡水使之升高30℃还需消耗能源资源。这样一来，能源的利用率非常低，有2/3的能量被白白浪费了。
关于中低温的热水余热回收方面的研究早已见报道，如柴小伟在2006年的《节能》杂志上发表了名为《浴室余热回收及节能系统的初步设计》的文章，系统论述了浴室余热回收的设计方案，回收了洗浴污水中大量余热，并对污水加以处理，提高了系统的能效，使热量和水都得到了充分的利用。同时公开的专利有《一种余热回收型浴室热水锅炉装置》(授权公告号CN101520208 B)和《洗浴废水余热回收装置》(授权公告号CN202284873U)，而这些现有技术中均存在一些不足之处，最明显的缺陷是在污水循环利用的过程中需要增加动力输送设备，由此增加的设备及能源损耗。
发明内容
解决的技术问题：针对上述污水循环利用的过程中需要增加动力输送设备的问题和需求，本发明提供了一个有效的解决方案。

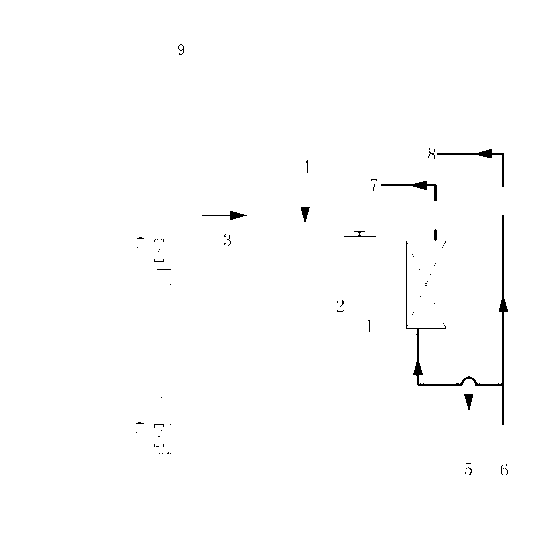

技术方案：一种浴室污水余热回收装置，包括换热器1和过滤器2;洗浴污水由地漏流入过滤器2，经过滤后流入换热器1热流体进口端，同时自来水输送入换热器1冷流体进口端，冷热流体逆流流动进行热交换，排出的污水进入污水管道流走，被加热的自来水从换热器1出口端流出供使用;换热器1及其附属连接管道均安装在楼面/地面以下，过滤器2安装在楼面/地面以上或以下，安装高度高于换热器1，以便由过滤器2流出的污水自动流入换热器1。
当安装过滤器2在楼面/地面以下时，其盖子裸露于地表，以便于清扫过滤器2内杂物。
作为本发明的进一步改进，上述换热器为板式换热器。
作为本发明的更进一步改进，若地面厚度不足以安装下换热器1和/或过滤器2，可以把其安装在墙壁内。对于过滤器2的安装应注意在墙壁上预留不小于过滤器2内过滤网宽度和长度的空隙，使过滤网能方便取出清理杂物。
作为本发明的更进一步改进，上述的浴室污水余热回收装置中的过滤器2与换热器1做成一体化结构。
作为本发明的另外一种改进，从换热器1出口端流出的被加热的自来水可回到加热器内进一步加热或掺兑热水至适宜温度进行再使用。
作为本发明的另外一种改进，换热器1选用卧式换热器或卧式安装。
有益效果
本发明中披露的方案已完成研发与验证过程，获得较好的节能效果，其有益效果罗列如下：
1、节约设备与能量投入。由于本发明在洗浴污水输送过程中无需加入动力输送装置即可对污水进行处理，所以节省在安装过程中引入泵或热泵的设备成本，且同时节约在装置使用过程中泵或热泵运行所必须的能量。
2、节约能源。回收30℃的浴室废水，与10℃左右的冷水进行热交换，10℃的冷水可加热至25℃的温水，此时锅炉或者电炉只需将25℃的温水加热至40℃，而非把10℃的冷水加热至40℃，节约了燃料和电能。
3、减少污染。一般情况下，浴室的洗浴废水直接排至下水道，一些洗浴残存的固体废弃物易造成环境污染。使用本系统，可以在废水热交换前进行固体废弃物的截留，对废水进行去污处理，以免造成对换热器的堵塞和腐蚀，最后经过热交换的废水可以用于冲厕所或者农田灌溉。
4、节约用水。废水可以综合利用，比原来的直接排放相比，提高了水资源的利用率，节约了水资源。
