申请日2012.08.21
公开(公告)日2013.02.06
IPC分类号C02F11/12
摘要
本实用新型适用于环保设备技术领域，提供了一种叠螺式污泥脱水机，其设有一外壳，外壳内设有脱水本体，脱水本体具体包括：螺旋轴;套装在螺旋轴上的活动环，活动环套接在螺旋轴上的孔径从给泥装置处至出泥装置处逐步减小;相邻的活动环之间设有固定环;螺旋轴在出泥装置的一端设有调节装置，调节装置具体包括：设置在螺旋轴端部的固定螺栓;固定螺栓通过一弹性部件连接调节板，所述调节板设置在所述螺旋轴形成的脱水腔的出泥口处。本实用新型结构简单，在螺旋轴一端设有调节装置，调节装置的调节板不断调节出泥口的压力，使出泥口工作在一个较为平稳的压力状态下，同时，活动环的孔径不断减小，脱水腔成锥形设计，实现了高脱水率。
权利要求书
1.一种叠螺式污泥脱水机，其特征在于，所述叠螺式污泥脱水机设有一外壳，所述外壳内设有脱水本体，所述脱水本体连接有给泥装置和出泥装置，所述外壳还有盛水箱，其中，所述脱水本体具体包括：
左右两端分别延伸至所述给泥装置和出泥装置的螺旋轴;
套装在所述螺旋轴上的活动环，所述活动环套接在所述螺旋轴上的孔径从所述给泥装置处至所述出泥装置处逐步减小;
所述相邻的活动环之间设有固定环;
所述螺旋轴在所述出泥装置的一端设有调节装置，所述调节装置具体包括：
设置在所述螺旋轴端部的固定螺栓;
所述固定螺栓通过一弹性部件连接调节板，所述调节板设置在所述螺旋轴形成的脱水腔的出泥口处。
2.根据权利要求1所述的叠螺式污泥脱水机，其特征在于，所述螺旋轴上还设有旋转片。
说明书
一种叠螺式污泥脱水机
技术领域
本实用新型属于环保设备技术领域，尤其涉及一种叠螺式污泥脱水机。
背景技术
目前，叠螺式污泥脱水机广泛的应用于食品加工废水和养猪场废水处理过程中产生的有机污泥， 电镀废水、印染废水等领域，其通过螺旋的转动，实现污泥的脱水。
但是现有技术提供的叠螺式污泥脱水机结构较为死板，在叠螺式污泥脱水机工作过程中，频繁的出现脱水率不高，污泥出口容易堵塞的问题。
实用新型内容
本实用新型的目的在于提供一种叠螺式污泥脱水机，旨在解决现有技术中叠螺式污泥脱水机结构较为死板，在叠螺式污泥脱水机工作过程中，频繁的出现脱水率不高，污泥出口容易堵塞的问题。

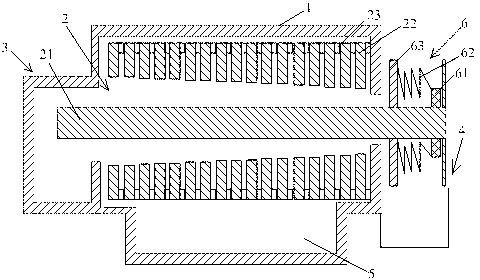

本实用新型是这样实现的，一种叠螺式污泥脱水机，所述叠螺式污泥脱水机设有一外壳，所述外壳内设有脱水本体，所述脱水本体连接有给泥装置和出泥装置，所述外壳还有盛水箱，其中，所述脱水本体具体包括：
左右两端分别延伸至所述给泥装置和出泥装置的螺旋轴;
套装在所述螺旋轴上的活动环，所述活动环套接在所述螺旋轴上的孔径从所述给泥装置处至所述出泥装置处逐步减小;
所述相邻的活动环之间设有固定环;
所述螺旋轴在所述出泥装置的一端设有调节装置，所述调节装置具体包括：
设置在所述螺旋轴端部的固定螺栓;
所述固定螺栓通过一弹性部件连接调节板，所述调节板设置在所述螺旋轴形成的脱水腔的出泥口处。
作为一种改进的方案，所述螺旋轴上还设有旋转片。
本实用新型结构简单，在螺旋轴一端设有调节装置，调节装置的调节板不断调节出泥口的压力，使出泥口工作在一个较为平稳的压力状态下，同时，活动环的孔径不断减小，脱水腔成锥形设计，实现了高脱水率。
