申请日2012.05.05
公开(公告)日2013.01.02
IPC分类号C02F1/52
摘要
本实用新型公开了一种HC混凝沉淀一体化污水处理装置，其包括混凝反应槽和沉淀池，所述沉淀池内设有斜管填料层，所述混凝反应槽固定在沉淀池一侧的上部且在混凝反应槽内设有一混凝液出流管，所述混凝液出流管的一端位于混凝反应槽的上部空间，另一端穿过混凝反应槽的底部并通过连接管与沉淀池内的多孔布水管相连通。本实用新型的混凝池和沉淀池一体化的结构，节省了混凝池长边壁的材料，避免了沉淀池内垂直管道旁斜管安装不便，保证了斜管填料的整体性和美观性，保证了更佳的污泥与水分离的效果;混合液自沉淀池初端至沉淀池终端稳定沉淀，上清液经终端溢流堰排出，出水更稳定。
权利要求书
1.HC混凝沉淀一体化污水处理装置，包括混凝反应槽、以及用于对污泥和水进行分离的沉淀池，所述沉淀池内设有斜管填料层，其特征在于：所述混凝反应槽固定在沉淀池一侧的上部且在混凝反应槽内设有一混凝液出流管，所述混凝液出流管的一端位于混凝反应槽的上部空间，另一端穿过混凝反应槽的底部并通过连接管与沉淀池内的多孔布水管相连通。
2.如权利要求1所述的HC混凝沉淀一体化污水处理装置，其特征在于：在所述多孔布水管上方的斜管填料层上设有阻流板。
3.如权利要求1所述的HC混凝沉淀一体化污水处理装置，其特征在于：在所述沉淀池内斜管填料层的下方设有用于集合污泥的锥形泥斗。
4.如权利要求1所述的HC混凝沉淀一体化污水处理装置，其特征在于：所述沉淀池的底部设有用于输出污泥的多孔排泥管。
说明书
HC混凝沉淀一体化污水处理装置
技术领域
本实用新型涉及一种HC混凝沉淀一体化污水处理装置，属于污水 处理技术领域。
背景技术
目前，国内在处理较小流量(≤100m3/h)的污水中采用混凝沉淀方 法时，往往采用混凝池和沉淀池作为两个独立单元，混凝池采用机械搅 拌，高程较高，沉淀池采用斜管沉淀，高程较低，混凝反应后的污水通 过连接管道直接垂直进入斜管沉淀池内，即该连接管道垂直连接至斜管 沉淀池底部布水器，由于沉淀池需要一定高度，排泥往往采用动力式排 泥，而连接管道垂直连接斜管沉淀池底部布水器会造成沉淀池内垂直管 道旁斜管安装不便，且动力式排泥需消耗一定的能量，且由于是两个独 立单元，所以占地面积也相对较大。
发明内容
本实用新型的目的在于提供一种占地面积小、斜管安装检修方便且 排泥效果好、出水状态稳定的HC混凝沉淀一体化污水处理装置。

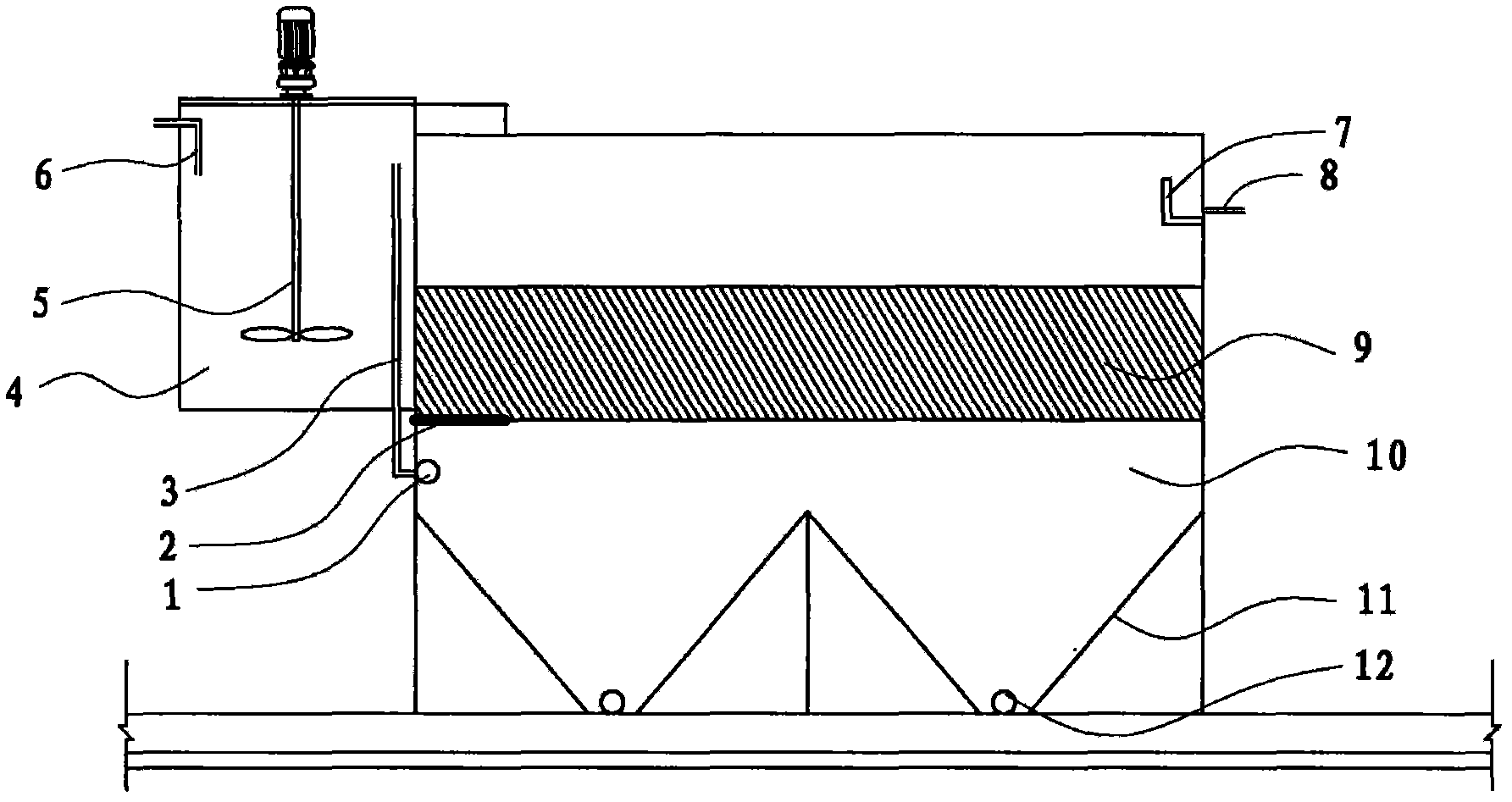

本实用新型的HC混凝沉淀一体化污水处理装置，包括用于将污水 进行与药剂混合处理的混凝反应槽、以及用于对污泥和水进行分离的沉 淀池，所述沉淀池内设有斜管填料层，所述混凝反应槽固定在沉淀池一 侧的上部且在混凝反应槽内设有一混凝液出流管，所述混凝液出流管的 一端位于混凝反应槽的上部空间，另一端穿过混凝反应槽的底部并通过 连接管与沉淀池内的多孔布水管相连通。
在所述多孔布水管上方的斜管填料层上设有阻流板。
在所述沉淀池内斜管填料层的下方设有用于集合污泥的锥形泥斗。
所述沉淀池的底部设有用于输出污泥的多孔排泥管。
所述出水管处设有用于防止污水冲溢的溢流堰。
本实用新型的HC混凝沉淀一体化污水处理装置通过采用混凝池和 沉淀池一体化结构，节省了混凝池长边壁的材料，占地面积较小，混凝 液出流管自混凝反应槽底部、沉淀池外端连接沉淀池内的布水器，避免 了沉淀池内垂直管道旁斜管安装不便，使斜管填料具整体性和美观性; 多孔布水管上方的阻流板和锥形泥斗的设计保证了更佳的污泥与水分 离的效果;混合液自沉淀池初端至沉淀池终端稳定沉淀，上清液经终端 溢流堰排出，使出水更稳定。
