申请日2011.03.31
公开(公告)日2011.10.26
IPC分类号C02F5/00
摘要

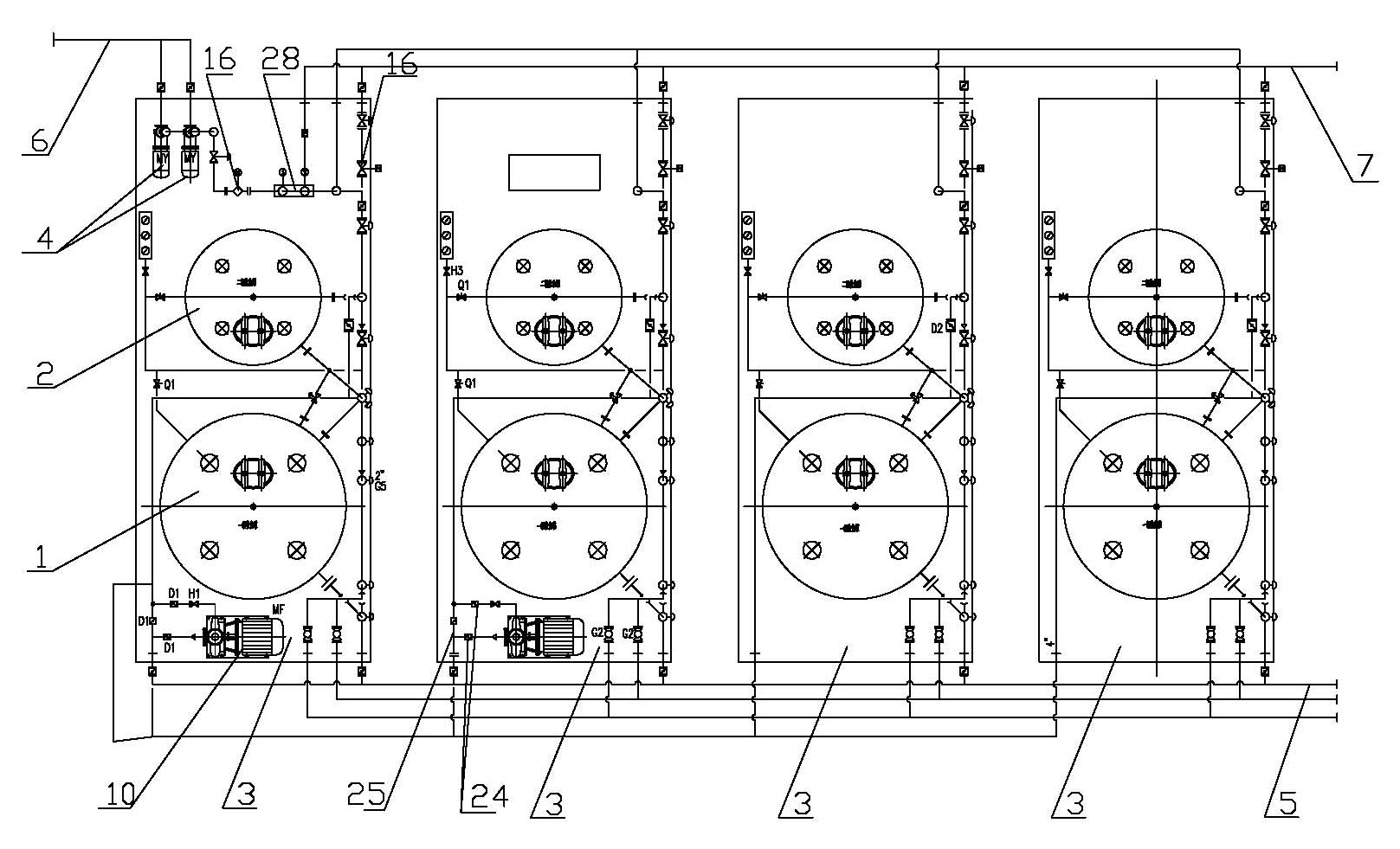

本实用新型涉及锅炉软化水处理装置技术领域，是一种高压注汽锅炉用软化水处理装置，其包括一级软化罐、二级软化罐、四个撬座、盐水泵，生水总管线、进盐总管线和软化水总管线;在每个撬座上分别固定安装有一级软化罐和二级软化罐;在其中一个撬座上固定安装有两个盐水泵，在每个一级软化罐的上部有生水进水管，在每个生水进水管上固定安装有气动阀门，每个生水进水管与生水总管线固定安装在一起并相连通;在每个一级软化罐的下部固定有与一级软化罐内腔相连通的第一连接管。本实用新型结构合理而紧凑，使用方便，通过采用标准化撬装模设计，通过四组撬座式结构，可以灵活组合，可以三种运行模式工作，其极大地提高了设备利用率，减少重复投资。
权利要求书 [支持框选翻译]
1.一种高压注汽锅炉用软化水处理装置，其特征在于包括一级软化罐、二级软化罐、四个撬座、盐水泵，生水总管线、进盐总管线和软化水总管线;在每个撬座上分别固定安装有一级软化罐和二级软化罐;在其中一个撬座上固定安装有两个盐水泵，在每个一级软化罐的上部有生水进水管，在每个生水进水管上固定安装有气动阀，每个生水进水管与生水总管线固定安装在一起并相连通;在每个一级软化罐的下部固定有与一级软化罐内腔相连通的第一连接管，在第一连接管和二级软化罐之间固定安装有第二连接管，在第二连接管上固定安装有气动阀，在第二连接管上固定安装有一次正洗管，在一次正洗管上固定安装有气动阀，在二级软化罐的下端固定安装有第三连接管，在第三连接管上分别固定安装有二次正洗管和生水出水管，在二次正洗管上固定安装有气动阀，在生水出水管上固定安装有气动阀和电磁流量计，在生水总管线与第一连接管之间固定安装有反洗进水管，在反洗进水管上固定安装有气动阀，在气动阀与一级软化罐之间的生水进水管上固定安装有反洗出水管，在反洗出水管上固定安装有气动阀;在盐水总管线上固定安装有盐水泵，在盐水泵与二级软化罐之间依序固定安装有盐水进水管和第四连接管，在盐水进水管上固定安装有气动阀、电磁流量计和转子流量计，在第四连接管上固定安装有气动阀，在第四连接管和盐水进水管的连接处与软化水总管线之间通过三通固定安装有软水进水管，在软水进水管上固定安装有手动阀门和电磁流量计;软水进水管与生水出水管相连通，在第二连接管上固定安装有污水出水管，在污水出水管上固定安装有气动阀，在第二连接管与一级软化罐之间固定安装有盐水出水管，在盐水出水管上固定安装有气动阀。
2.根据权利要求1所述的高压注汽锅炉用软化水处理装置，其特征在于其中两个撬座上分别固定安装有反洗泵，反洗泵的进口和出口分别通过管线与反洗进水管和生水总管线相连接，在管线分别上固定安装有手动蝶阀。
3.根据权利要求2所述的高压注汽锅炉用软化水处理装置，其特征在于反洗泵的进口和出口外侧的反洗进水管和生水总管线之间固定安装有直通管，在直通管上固定安装有手动蝶阀。
4.根据权利要求1或2或3所述的高压注汽锅炉用软化水处理装置，其特征在于反洗出水管、一次正洗管、二次正洗管和污水出水管的下端分别固定安装有排污管线，在排污管线的末端分别固定安装有可回收排污管和不可回收排污管，在可回收排污管和不可回收排污管上分别安装有气动阀。
5.根据权利要求1或2或3所述的高压注汽锅炉用软化水处理装置，其特征在于反洗进水管、盐水进水管上分别固定安装有限流器。
6.根据权利要求4所述的高压注汽锅炉用软化水处理装置，其特征在于反洗进水管、盐水进水管上分别固定安装有限流器。
说明书 [支持框选翻译]
高压注汽锅炉用软化水处理装置
技术领域
本实用新型涉及锅炉软化水处理装置技术领域，是一种高压注汽锅炉用软化水处理装置。
背景技术
软化水装置是与油田注汽锅炉配套使用的油田稠油热采的重要设备，其作用是除去生水中的硬度后供给注汽锅炉，以免锅炉产生水垢。油田地区使用的常见水处理装置制水量为23m3/h到72m3/h，多为单台水处理装置供给单台锅炉用汽。目前随着油田SAGD开发工艺技术的的发展，单井注汽量不断增加，目前的软化水处理装置由于设备利用率低、重复投资大而已无法满足油田生产集中供水、分散供汽的要求。
发明内容
本实用新型提供了一种高压注汽锅炉用软化水处理装置，克服了上述现有技术之不足，其能有效解决现有软化水处理装置由于设备利用率低、重复投资大而已无法满足油田生产集中供水、分散供汽的要求的问题。
本实用新型的技术方案是通过以下措施来实现的：一种高压注汽锅炉用软化水处理装置，包括一级软化罐、二级软化罐、四个撬座、盐水泵，生水总管线、进盐总管线和软化水总管线;在每个撬座上分别固定安装有一级软化罐和二级软化罐;在其中一个撬座上固定安装有两个盐水泵，在每个一级软化罐的上部有生水进水管，在每个生水进水管上固定安装有气动阀，每个生水进水管与生水总管线固定安装在一起并相连通;在每个一级软化罐的下部固定有与一级软化罐内腔相连通的第一连接管，在第一连接管和二级软化罐之间固定安装有第二连接管，在第二连接管上固定安装有气动阀，在第二连接管上固定安装有一次正洗管，在一次正洗管上固定安装有气动阀，在二级软化罐的下端固定安装有第三连接管，在第三连接管上分别固定安装有二次正洗管和生水出水管，在二次正洗管上固定安装有气动阀，在生水出水管上固定安装有气动阀和电磁流量计，在生水总管线与第一连接管之间固定安装有反洗进水管，在反洗进水管上固定安装有气动阀，在气动阀与一级软化罐之间的生水进水管上固定安装有反洗出水管，在反洗出水管上固定安装有气动阀;在盐水总管线上固定安装有盐水泵，在盐水泵与二级软化罐之间依序固定安装有盐水进水管和第四连接管，在盐水进水管上固定安装有气动阀、电磁流量计和转子流量计，在第四连接管上固定安装有气动阀，在第四连接管和盐水进水管的连接处与软化水总管线之间通过三通固定安装有软水进水管，在软水进水管上固定安装有手动阀门和电磁流量计;软水进水管与生水出水管相连通，在第二连接管上固定安装有污水出水管，在污水出水管上固定安装有气动阀，在第二连接管与一级软化罐之间固定安装有盐水出水管，在盐水出水管上固定安装有气动阀。
下面是对上述实用新型技术方案的进一步优化或/和改进：
上述其中两个撬座上可分别固定安装有反洗泵，反洗泵的进口和出口分别通过管线与反洗进水管和生水总管线相连接，在管线分别上固定安装有手动蝶阀。
上述反洗泵的进口和出口外侧的反洗进水管和生水总管线之间可固定安装有直通管，在直通管上固定安装有手动蝶阀。
上述反洗出水管、一次正洗管、二次正洗管和污水出水管的下端可分别固定安装有排污管线，在排污管线的末端分别固定安装有可回收排污管和不可回收排污管，在可回收排污管和不可回收排污管上分别安装有气动阀。
上述反洗进水管、盐水进水管上可分别固定安装有限流器。
本实用新型结构合理而紧凑，使用方便，通过采用标准化撬装设计，通过四组撬座式结构，可以灵活组合，可以三种运行模式工作，其极大地提高了设备利用率，减少重复投资。
