申请日2011.03.10
公开(公告)日2011.09.21
IPC分类号C02F9/12
摘要
本实用新型公开了一种蒸发冷凝器的冷却水处理装置，包括冷却水处理器(1)，进水管(1a)，螺丝口(1b);端盖(2)，内螺丝口(2a)，出水管(2b);水处理芯(3)，复合离子树脂水处理芯(3a)，活性炭水处理芯(3b)，电磁水处理芯(3c);胶环垫(4);蒸发冷凝器(5)，补水管(5a)，浮球液位开关(6);供水管(7);未经处理水(8);纯净水(9);连接套管(10)。本实用新型的有益效果是：经过处理的冷却水减少了蒸发冷凝器的各部分结垢，提高冷却效率，降低冷却水用量，延长了蒸发冷凝器的使用年限。
翻译权利要求书
1.一种蒸发冷凝器的冷却水处理装置，包括冷却水处理器、端盖、复合离子树脂水处理芯、活性炭水处理芯、电磁水处理芯、胶环垫、蒸发冷凝器、浮球液位开关、供水管、未经处理水、纯净水和连接管，其特征是：具有一定容量的冷却水处理器(1)，其一端有和供水管(7)相连通的进水管(1a)，另一端的外径有一定螺距的螺丝口(1b)，端盖(2)的一端内径有和冷却水处理器(1)的螺丝口(1b)螺距相匹配的内螺丝口(2a)，另一端有和蒸发冷凝器(5)的补水管(5a)相连通的出水管(2b)，冷却水处理器(1)内装有和其内径、高度动配合的易更换的正体的中间通水、外径封闭的水处理芯(3)。
2.根据权利要求1所述的蒸发冷凝器的冷却水处理装置，其特征是：水处理芯(3)的两端装有和冷却水处理器(1)同心静配合的胶环垫(4)，水处理芯(3)两端装上胶环垫(4)后同心动配合装入到水处理器(1)内再盖上端盖(2)拧紧螺丝口(1b)。
3.根据权利要求1所述的蒸发冷凝器的冷却水处理装置，其特征是：冷却水处理器(1)内装有和其内径、高度动配合的易更换的正体的中间通水、外径封闭的复合离子树脂水处理芯(3a)。
4.根据权利要求1所述的蒸发冷凝器的冷却水处理装置，其特征是：冷却水处理器(1)内装有和其内径、高度动配合的易更换的正体的中间通水、外径封闭的活性炭水处理芯(3b)。
5.根据权利要求1所述的蒸发冷凝器的冷却水处理装置，其特征是：冷却水处理器(1)内装有和其内径高度动配合的易更换的正体的中间通水、外径封闭的电磁水处理芯(3c)。
说明书
蒸发冷凝器的冷却水处理装置
技术领域
本实用新型涉及一种蒸发冷凝器的冷却水处理装置
背景技术
现在生产的蒸发冷凝器的冷却水都是由不经过水处理的自来水和井水直接供给的。
发明内容
本实用新型的目的是：提供一种蒸发冷凝器的冷却水处理装置。本实用新型的技术方案是：具有一定容量的冷却水处理器(1)，其一端有和供水管(7)相连通的进水管(1a)，另一端的外径有一定螺距的螺丝口(1b)。端盖(2)的一端内径有和冷却水处理器(1)的螺丝口(1b)螺距相匹配的内螺丝口(2a)，另一端有和蒸发冷凝器(5)的补水管(5a)相连通的出水管(2b)。冷却水处理器(1)内装有和其内径、高度动配合的易更换的正体的中间通水、外径封闭的水处理芯(3)。水处理芯(3)的两端装有和冷却水处理器(1)同心静配合的胶环垫(4)，水处理芯(3)两端装上胶环垫(4)后同心动配合装入到水处理器(1)内再盖上端盖(2)拧紧螺丝口(1b)。冷却水处理器(1)内装有和其内径、高度动配合的易更换的正体的中间通水、外径封闭的复合离子树脂水处理芯(3a);冷却水处理器(1)内装有和其内径、高度动配合的易更换的正体的中间通水、外径封闭的活性炭水处理芯(3b);冷却水处理器(1)内装有和其内径高度动配合的易更换的正体的中间通水、外径封闭的电磁水处理芯(3c)。
本实用新型的有益效果是：经过处理的冷却水减少了蒸发冷凝器的各部分结垢，提高了冷却效率，降低冷却水用量，延长了蒸发冷凝器的使用年限。

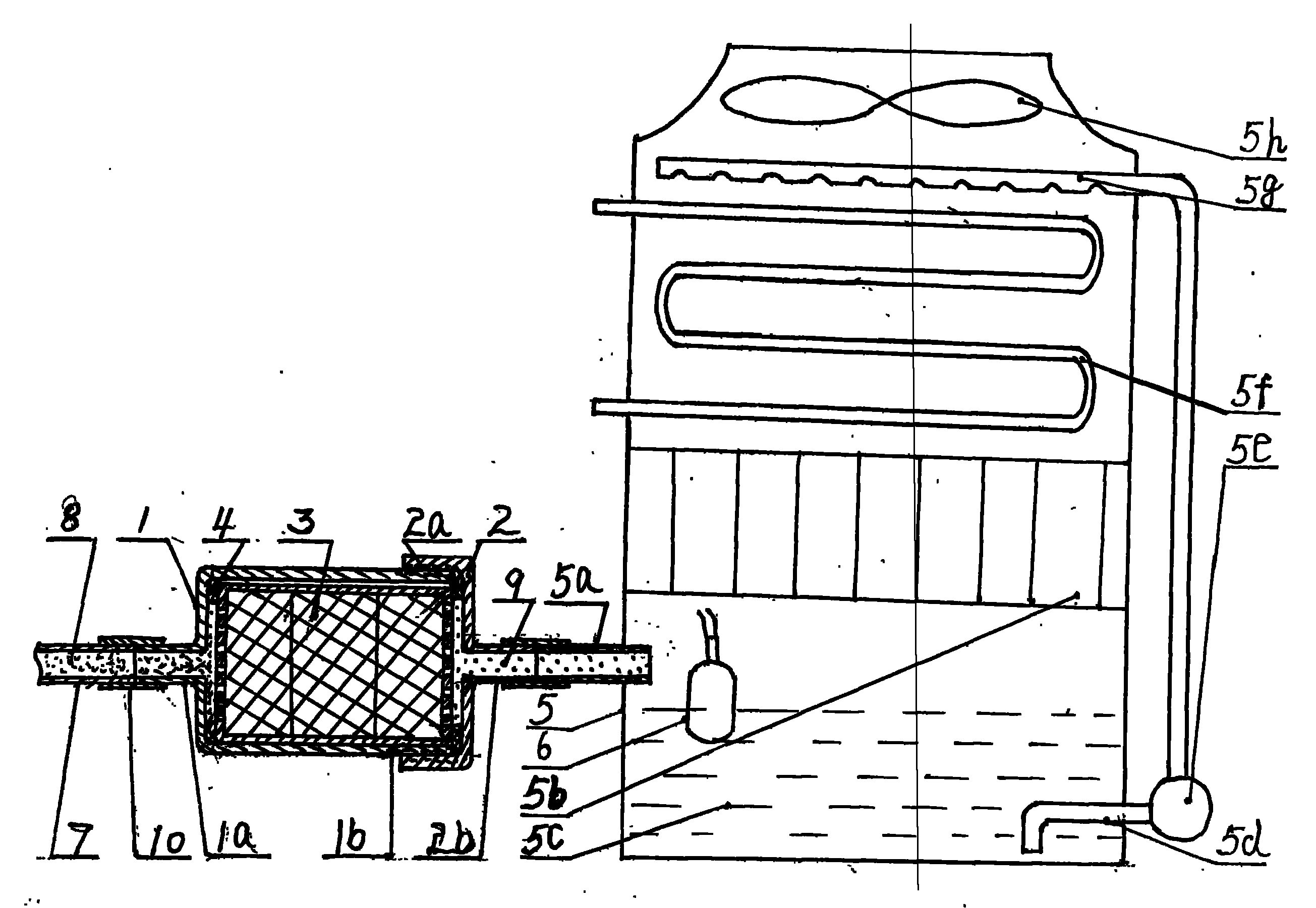

附图说明：图1是本实用新型的结构示意图;图2是冷却水处理器(1)内装有复合离子树脂水处理芯(3a)的结构示意图;图3是冷却水处理器(1)内装有活性炭处理芯(3b)的结构示意图;图4是冷却水处理器(1)内装有电磁水处理芯(3c)的结构示意图。
图中零件序号如下所示：冷却水处理器(1)，进水管(1a)，螺丝口(1b);端盖(2)，内螺丝口(2a)，出水管(2b);水处理芯(3)，复合离子树脂水处理芯(3a)，活性炭水处理芯(3b)，电磁水处理芯(3c);胶环垫(4);蒸发冷凝器(5)，补水管(5a)，PVC换热片总成(5b)，集水盘(5c)，水泵进水管(5d)，循环水泵(5e)，制冷剂盘管总成(5f)，淋水管总成(5g)，风机(5h);浮球液位开关(6);供水管(7);未经处理水(8);纯净水(9);连接套管(10)。
具体实施方式：本实用新型如图1、2实施例中，把复合离子树脂水处理芯(3a)两端装上胶环垫(4)后同心装入到水处理器(1)内，再盖上端盖(2)拧紧螺丝口(1b)使其外径密封不漏水，把出水管(2b)和蒸发冷凝器(5)的补水管(5a)用连接套管(10)相连接，把水处理器(1)的进水管(1a)和供水管(7)用连接套管(10)相连接，未经处理水(8)就可全部经过复合离子树脂水处理芯(3a)的中间除去杂质和盐碱后成为经过处理后的纯净水(9)进入到集水盘(5c)内。
