申请日2010.03.31
公开(公告)日2010.12.08
IPC分类号B01D36/02; B01D29/64; B01D29/11
摘要
本实用新型属于一种一体式多路污水处理装置，机体内设有双网式过滤单元，用于打开双网式过滤单元的各换网盖均位于机体前端面上，清污阀控制钮、自清污开关钮和上水开关均位于机体前端面上，低水位污水与低水位抬升过滤器的滤前室相通，低水位抬升过滤器的滤后室通过抬升泵和低水位污水进口相通双网式过滤单元的二次滤前室，高水位污水进口相通双网式过滤单元的二次滤前室，双网式过滤单元的二次滤后室通过三次滤网相通三次滤后室，三次滤后室的再利水经再利水导管和泵阀通过泵连通再利水箱。本实用新型采用多路污水过滤系统，且机体一体化紧凑设置，具有体积小，安装使用简单，滤网能方便自行机械清洗，过滤效果好的优点。
权利要求书

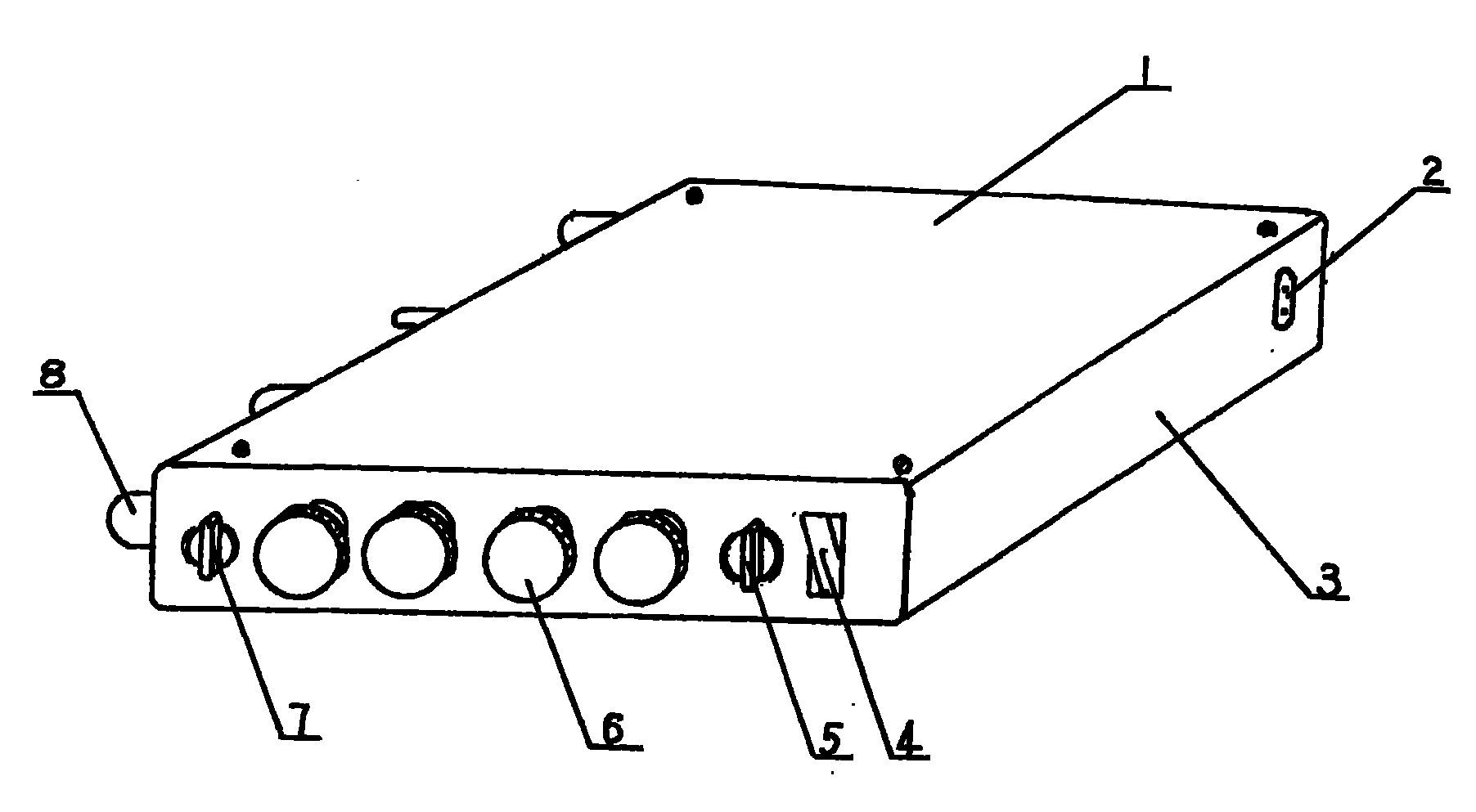

1.一种一体式多路污水处理装置，包括机体、低水位抬升过滤器、泵和控制电路板，其特征在于：机体内设有双网式过滤单元，用于打开双网式过滤单元的各换网盖均位于机体前端面上，清污阀控制钮、自清污开关钮和上水开关均位于机体前端面上，机体侧面设有高水位污水进口、低水位污水进口、清污管和再利用水出水管，低水位污水与低水位抬升过滤器的滤前室相通，低水位抬升过滤器的滤后室通过抬升泵和低水位污水进口相通双网式过滤单元的二次滤前室，高水位污水进口相通双网式过滤单元的二次滤前室，双网式过滤单元的二次滤后室通过三次滤网相通三次滤后室，三次滤后室的再利水经再利水导管和泵阀通过泵连通再利水箱。
2.根据权利要求1所述的一体式多路污水处理装置，其特征在于：所述的低水位抬升过滤器包括滤壳、过滤杯、集水盘和抬升泵，集水盘中部下凹面上设有脚踏排污阀和脚踏集水阀，脚踏排污阀相通下水道排污口，脚踏集水阀通过集水管相通抬升进水口，滤壳呈开口状，滤壳开口端设有抬升过滤盖，过滤杯上端沿外翻形成卡沿，过滤杯通过顶脚设在滤壳内，过滤杯为开口杯形，过滤杯杯壁上密布过滤孔，过滤杯内与壳体开口端之间形成滤前室，抬升进水口相通滤前室，过滤杯外与对应的壳体之间形成滤后室，滤后室下端相通抬升泵的抬升泵进水口，抬升泵上端设有抬升泵出水口，抬升泵出水口通过低水位污水进口相通双网式过滤单元的二次滤前室，抬升泵一侧设有抬升电机。
3.按权利要求2所述的一体式多路污水处理装置，其特征在于：所述的过滤杯上设有提手。
4.按权利要求2所述的一体式多路污水处理装置，其特征在于：所述的过滤孔为圆孔，孔径为2mm-5mm。
5.根据权利要求1所述的一体式多路污水处理装置，其特征在于：所述的双网式过滤单元包括，
过滤单元壳体，为密封壳体，壳体内分隔为四部分，中部为二次滤后室，二次滤后室的上侧为二次滤前室，二次滤后室的下侧为自清污室，二次滤后室的另一侧为三次滤后室，自清污室和三次滤后室外侧的壳体上对应筒状滤网和三次滤网位置设有供取放清理各滤网的各换网盖和三次滤盖，过滤单元壳体上端设带单向阀的排气管;
筒状滤网，为两端开口圆筒状滤网，各筒状滤网贯通二次滤后室上下端，各筒状滤网的一端口通过进水口相通二次滤前室，各筒状滤网的另一端口相通自清污室，自清污室通过清污阀与清污管相通;
三次滤网，位于三次滤后室内，通过分水板与二次滤后室相通;
自清污装置，由电机、主动轮、从动轮、轴封件、联轴器、刷杆轴和位于刷杆轴上的刷毛所构成，刷毛间隔分布在刷杆轴上，刷杆轴位于各筒状滤网内，刷杆轴一端通过联轴器与清洗刷传动轴连接，电机通过电机轴带动主动轮传动从动轮带动各清洗刷传动轴转动，刷杆轴的另一端顶接在对应设置的各换网盖的轴碗内。
6.根据权利要求5所述的一体式多路污水处理装置，其特征在于：所述的筒状滤网为100～150目滤网。
7.根据权利要求5所述的一体式多路污水处理装置，其特征在于：所述的三次滤网为40～100目滤网。
8.根据权利要求5所述的一体式多路污水处理装置，其特征在于：所述的筒状滤网数量至少为2个。
9.根据权利要求5所述的一体式多路污水处理装置，其特征在于：所述的电机还能通过电机轴带动主动轮经传动带传动各从动轮带动各清洗刷传动轴转动。
说明书
一体式多路污水处理装置
技术领域
本实用新型属于一体式多路污水处理装置。
背景技术
目前城市缺水日益严重，为节约用水对于大部分使用过的生活用水可循环利用，如洗菜、洗手、洗澡、洗衣等生活用水进行再利用是城市节水的必然趋势。使用过的生活用水大多含有杂质，需过滤和提升一定高度才能重复利用，但目前污水过滤装置分散设置，体积大，安装使用麻烦，滤网清洗复杂频繁，尤其是过滤效果不理想，常造成泵的堵塞影响水的循环利用。
实用新型内容
本实用新型的目的是提供一种一体式多路污水处理装置，采用多路污水过滤系统，且机体一体化紧凑设置，具有体积小，安装使用简单，滤网能方便自行机械清洗，过滤效果好的优点。
为此，本实用新型包括机体、低水位抬升过滤器、泵和控制电路板，机体内设有双网式过滤单元，用于打开双网式过滤单元的各换网盖均位于机体前端面上，清污阀控制钮、自清污开关钮和上水开关均位于机体前端面上，机体侧面设有高水位污水进口、低水位污水进口、清污管和再利用水出水管，低水位污水与低水位抬升过滤器的滤前室相通，低水位抬升过滤器的滤后室通过抬升泵和低水位污水进口相通双网式过滤单元的二次滤前室，高水位污水进口相通双网式过滤单元的二次滤前室，双网式过滤单元的二次滤后室通过三次滤网相通三次滤后室，三次滤后室的再利水经再利水导管和泵阀通过泵连通再利水箱。所述的低水位抬升过滤器包括滤壳、过滤杯、集水盘和抬升泵，集水盘中部下凹面上设有脚踏排污阀和脚踏集水阀，脚踏排污阀相通下水道排污口，脚踏集水阀通过集水管相通抬升进水口，滤壳呈开口状，滤壳开口端设有抬升过滤盖，过滤杯上端沿外翻形成卡沿，过滤杯通过顶脚设在滤壳内，过滤杯为开口杯形，过滤杯杯壁上密布过滤孔，过滤杯内与壳体开口端之间形成滤前室，抬升进水口相通滤前室，过滤杯外与对应的壳体之间形成滤后室，滤后室下端相通抬升泵的抬升泵进水口，抬升泵上端设有抬升泵出水口，抬升泵出水口通过低水位污水进口相通双网式过滤单元的二次滤前室，抬升泵一侧设有抬升电机。所述的双网式过滤单元包括，过滤单元壳体，为密封壳体，壳体内分隔为四部分，中部为二次滤后室，二次滤后室的上侧为二次滤前室，二次滤后室的下侧为自清污室，二次滤后室的另一侧为三次滤后室，自清污室和三次滤后室外侧的壳体上对应筒状滤网和三次滤网位置设有供取放清理各滤网的各换网盖和三次滤 盖，过滤单元壳体上端设带单向阀的排气管;筒状滤网，为两端开口圆筒状滤网，各筒状滤网贯通二次滤后室上下端，各筒状滤网的一端口通过进水口相通二次滤前室，各筒状滤网的另一端口相通自清污室，自清污室通过清污阀与清污管相通;三次滤网，位于三次滤后室内，通过分水板与二次滤后室相通;自清污装置，由电机、主动轮、从动轮、轴封件、联轴器、刷杆轴和位于刷杆轴上的刷毛所构成，刷毛间隔分布在刷杆轴上，刷杆轴位于各筒状滤网内，刷杆轴一端通过联轴器与清洗刷传动轴连接，电机通过电机轴带动主动轮传动从动轮带动各清洗刷传动轴转动，刷杆轴的另一端顶接在对应设置的各换网盖的轴碗内。上述结构设计达到了本实用新型的目的。
本实用新型的优点是采用多路污水过滤系统，且机体一体化紧凑设置，具有体积小，安装使用简单，滤网能方便自行机械清洗，过滤效果好。
