申请日2001.04.24
公开(公告)日2002.02.20
IPC分类号C02F9/14; C02F9/02
摘要
本实用新型涉及一种用于生活污水净化回用的污水回用深度处理装置。它的壳体内包含有分隔沉降室和若干个生物接触氧化室,所述的分隔沉降室又用软性填料分隔成前仓和后仓,前仓与污水管连通,后仓及各个生物接触氧化室通过虹吸管依次连通,各生物接触氧化室内均投放有覆盖着微生物膜的悬浮填料,构成多级生物过滤装置,并与安装在壳体上的出水管连通。本实用新型安装移动方便,净化处理效果好,不仅节约水资源,也减少了基础设施的投资。
权利要求书

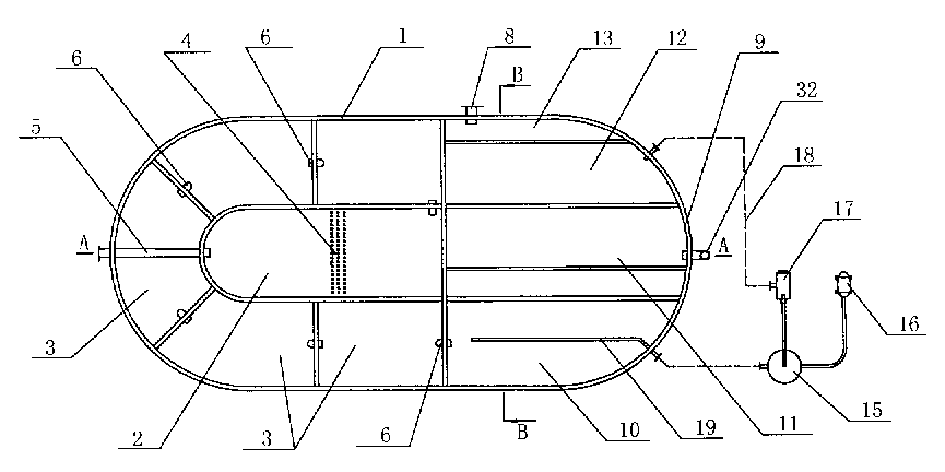

1、一种污水回用深度处理装置，其特征是：它包括一个壳体(1)， 壳体内包含有被分隔而成的分隔沉降室(2)和若干个生物接触氧化室 (3)，所述的分隔沉降室(2)又用软性填料(4)分隔成前仓和后仓，前仓与 污水管连通(5)，后仓及各个生物接触氧化室(3)通过虹吸管(6)依次连通， 各生物接触氧化室内均投放有覆盖着微生物膜的悬浮填料(7)，并与安装 在壳体(1)上的出水管(8)连通。
2、根据权利要求1的污水回用深度处理装置，其特征是：在壳体(1) 内，生物接触氧化室(3)后级与出水管(8)之间还有一个气浮氧化室(9)， 它与前级的生物接触氧化室也通过虹吸管(6)连通，所述气浮氧化室(9) 被依次分隔为接触区(10)、集渣区(11)和清水区(12)三个区域，它们的底 部相互连通，在清水区内有一个溢水槽(13)将上述安装在壳体上的出水 管(8)与其它区域分隔开，在壳体(1)外安装有由压力溶气罐(15)、空气压 缩机(16)和回水泵组(17)成的溶气净化装置，所述空气压缩机(16)通过充 气管与压力溶气罐(15)连通，压力溶气罐的出水口经过溶气水管(19)通 入气浮氧化室的接触区(10)，而与清水区(12)连通的回流水管(18)经过回 水泵(17)与压力溶气罐连通。
3、根据权利要求2所述的污水回用深度处理装置，其特征是：安 装在壳体(1)上的出水管(8)经过水泵(20)与排放出口(21)连通，在水泵出 口与排放出口之间还连接有一个水射器(22)，水射器上连接有臭氧进气 管(23)，它通过一个止回阀(24)与臭氧发生装置连通。
4、根据权利要求3所述的污水回用深度处理装置，其特征是：所 述的臭氧发生装置由一个臭氧发生室(25)和与之相连的高压电路模块(26) 及气泵(27)组成。
5、根据权利要求3或4所述的污水回用深度处理装置，其特征是： 在所述的排放出口(21)之前，还连接有一根反吹气进气管(28)，反吹气 进气管的前级经过一个贮气罐(29)与一个空气压缩机(30)连通。
说明书
污水回用深度处理装置
本实用新型涉及一种用于生活污水净化回用的污水回用深度处理装 置。
现有的用于生活污水处理的化粪池，一般采用砖砌式结构，预制周 期长，安装后无法移动，使用过程中污水易渗漏溢出，易回放沼气、滋 生蚊蝇，影响生活小区的环境卫生，还需经常清扫、维修。此外，现有 的化粪池污水处理能力差，处理后的水不能再生，还需建造配套的排污 管网和设施，不仅投资巨大，并且浪费水资源。
本实用新型的目的是提供一种安装方便，可拆卸移动，对周围环境 卫生影响小的污水回用深度处理装置，使得该装置净化效果好，污水处 理后可循环再生，减少排污管网基础设施的投资，并可减少长期维护费 用。
本实用新型的技术方案是，该污水回用深度处理装置包括一个壳 体，壳体内包含有被分隔而成的分隔沉降室和若干个生物接触氧化室， 所述的分隔沉降室又用软性填料(如ZH902)分隔成前仓和后仓，前仓与 污水管连通，后仓及各个生物接触氧化室通过虹吸管依次连通，各生物 接触氧化室内均投放有覆盖着微生物膜的悬浮填料，构成多级生物过滤 装置，并与安装在壳体上的出水管连通。在壳体内，生物接触氧化室后 级与出水管之间还可有一个气浮氧化室，它与前级的生物接触氧化室通 过虹吸管连通，气浮氧化室被依次分隔为接触区、集渣区和清水区三个 区域，它们的底部相互连通，在清水区内有一个溢水槽将上述安装在壳 体上的出水管与其它区域分隔开，在壳体外安装有由压力溶气罐、空气 压缩机和回水泵组成的溶气净化装置，所述空气压缩机经充气管与压力 溶气罐连通，压力溶气罐的出水口经过溶气水管通入气浮氧化室的接触 区，而与清水区连通的回流水管经过回水泵与压力溶气罐连通，使部分 清水回流至压力溶气罐。上述安装在壳体上的出水管经过水泵与排放出 口连通，在水泵出口与排放出口之间还连接有一个水射器，水射器上连 接有臭氧进气管，它通过一个止回阀与臭氧发生装置连通，所述的臭氧 发生装置由一个臭氧发生室和与之相连的高压电路模块及气泵组成。此 外在所述的排放出口之前，还可连接一根反吹气进气管，反吹气进气管 的前级经过一个贮气罐与一个空气压缩机连通。
本实用新型的优点是，结构紧凑，安装方便，并可拆卸移动，分隔 沉降室、生物接触氧化室及气浮氧化室集中在壳体内，便于壳体进行整 体制造，使其主体部分相对封闭，不易渗漏，对环境卫生影响小，也无 需经常清扫、维护，经过多级净化、过滤后的污水可达到较高的标准， 可以进行多种形式的再生利用，不仅节约了水资源，并且也大大减少了 排污管网基础设施的投资。
