申请日2007.06.20
公开(公告)日2008.06.25
IPC分类号E03C1/12; E03D11/11
摘要
本实用新型提供一种废水利用储水箱，在长方体储水箱的一侧边设有进水口、出水口和溢水口，上方设有一个翻盖，本实用新型可直接装在厕所的预留空间墙体内，将进水口与用水水池排水管口连接相通，溢水口与下水道相连，出水口即与厕所的大便器连接，使用时，可将用水水池所使用的废水储存在储水箱内二次利用，具有安装不占空间位置，充分节约水资源的显著特点。
权利要求书

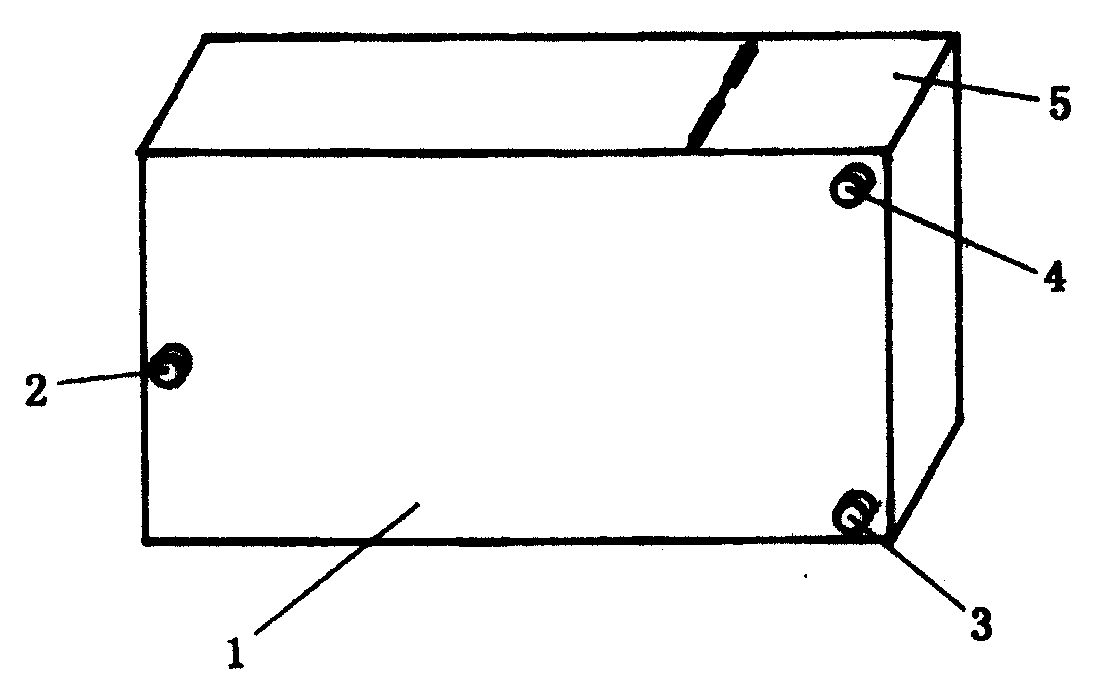

1.一种废水利用储水箱，包括进水口(2)和出水口(3)及溢 水口(4)，其特征是：在长方体储水箱(1)的一侧边设有一个进水 口(2)，另一侧下方设有一个出水口(3)。
2.根据权利要求1所述的废水利用储水箱，其特征是：所述储 水箱(1)的上侧角设有一个溢水口(4)。
3.根据权利要求1所述的废水利用储水箱，其特征是：所述储 水箱(1)的上方设有一个翻盖(5)。
4.根据权利要求1所述的废水利用储水箱，其特征是：所述进 水口(2)、出水口(3)和溢水口(4)均设置在储水箱(1)的同一 侧面。
说明书
废水利用储水箱
所属技术领域
本实用新型涉及一种可将自来水二次利用的储水箱，具体的说是 一种废水利用储水箱。
背景技术
在日常生活中，人们会经常不断的在水池中使用自来水洗手或冲 洗物品，而冲洗使用后的自来水都还可以作冲洗厕所二次使用，但由 于缺乏专用设施，只能通过下水道向外进行排放，由此既造成自来水 费的不合理开支，也使有效的水资源造成了浪费。
发明内容
本实用新型的目的在于提供一种废水利用储水箱，可以对使用后 的自来水予以储存进行二次利用。
本实用新型技术方案中包括进水口和出水口以及溢水口，所采用 的技术方案是：在长方体储水箱的一侧边设有一个进水口，另一侧下 方设有一个出水口。
所述储水箱的上侧角设有一个溢水口。使用时，溢水口可直接与 下水道对接，通过溢水口可对储水箱内的过量存水通过下水道进行排 放。
在储水箱的上方设有一个翻盖。在储水箱使用到一定的时间后， 可将储水箱拆卸后通过翻盖进行清洗排污。
所述进水口、出水口和溢水口均设置在储水箱的同一侧面。由此 可以很方便的安装和使用储水箱。
本实用新型的有益效果体现在：可以直接将储水箱装在厕所的预 留空间的墙体中，既减少了占用的空间位置，又可对自来水作二次利 用而直接冲洗厕所，有利于充分利用和节约水资源。
