双污泥回流生物除磷技术

发布时间:2018-12-13 9:05:54  中国污水处理工程网

  申请日2005.03.29

  公开(公告)日2006.05.03

  IPC分类号C02F3/30; C02F11/02

  摘要

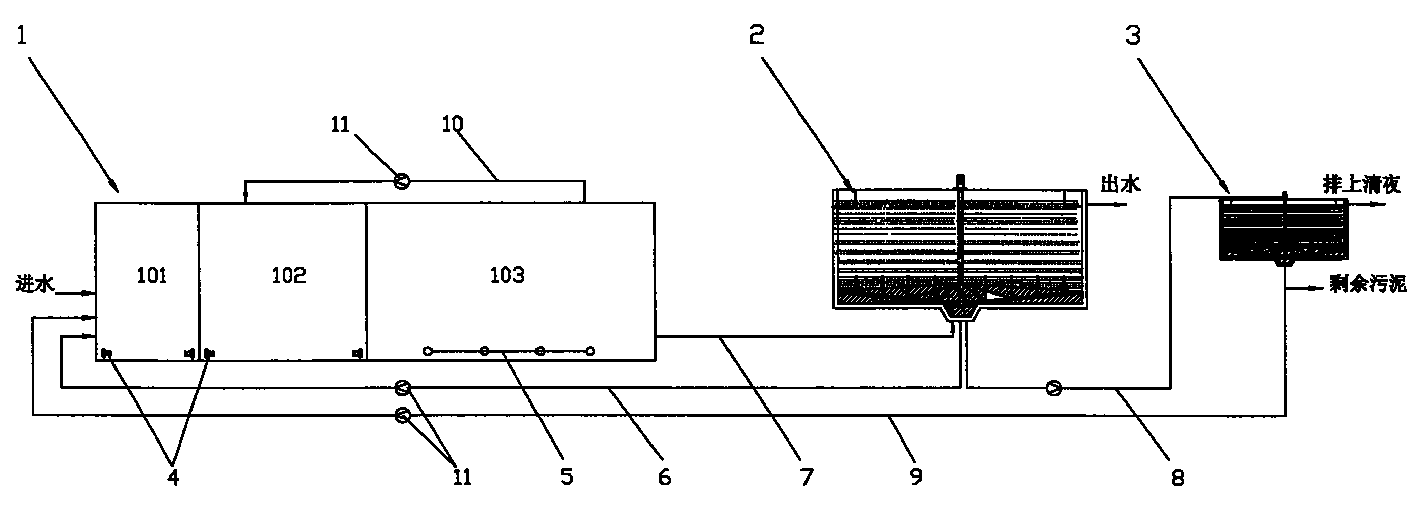

  双污泥回流生物除磷装置,包括生化池,其包括厌氧池、缺氧池、好氧池;二沉池,通过管道分别与所述的厌氧池、好氧池相连通;浓缩池,通过管道与所述的二沉池相连通;该浓缩池通过管道与所述的生化池的厌氧池相连通。本实用新型的核心是在传统厌氧/缺氧/好氧工艺二沉池污泥回流基础上,进水点处引入浓缩污泥回流,以更好地在厌氧/缺氧/好氧反应池中接种聚磷菌,提高反应池主体中的聚磷菌比例,缓解了延时曝气长泥龄工艺中生物脱氮与除磷之间的菌相比例矛盾,同时提高了生物除磷效率。


  权利要求书

  1.双污泥回流生物除磷装置,包括,

  生化池,其包括厌氧池、缺氧池、好氧池;

  二沉池,通过管道分别与所述的厌氧池、好氧池相连通;

  浓缩池,通过管道与所述的二沉池相连通;其特征是,该浓缩池通 过管道与所述的生化池的厌氧池相连通。

  2.如权利要求1所述的双污泥回流生物除磷装置,其特征是,所述的 生化池中缺氧池、好氧池通过管道及循环泵相连通。

  3.如权利要求1所述的双污泥回流生物除磷装置,其特征是,所述的 浓缩池与所述的生化池厌氧池相连通管路中设有循环泵。

  4.如权利要求1所述的双污泥回流生物除磷装置,其特征是,所述的 生化池的厌氧池、缺氧池中设有搅拌器。

  5.如权利要求1所述的双污泥回流生物除磷装置,其特征是,所述的 生化池的好氧池中设有曝气装置。

  6.如权利要求5所述的双污泥回流生物除磷装置,其特征是,所述的 曝气装置为微孔曝气器。

  7.如权利要求6所述的交互式内循环反应池,其特征是,所述的微孔 曝气器优选采用橡胶膜盘式曝气器。

  8.如权利要求7所述的交互式内循环反应池,其特征是,所述的橡胶 膜盘式曝气器的橡胶膜采用三元异丙胺橡胶膜。

  说明书

  双污泥回流生物除磷装置

  技术领域

  本实用新型属于活性污泥 法城市污水生物脱氮除磷处理领域,是一种 增强生物除磷能力,在长泥龄延时曝气工艺中可同时实现良好生物脱氮除 磷效果的处理技术。

  背景技术

  传统厌氧/缺氧/好氧工艺为实现足够的硝化和反硝化效果,一般采用 长泥龄延时曝气的方式。硝化菌是一种增长速率较低自养菌,时代繁殖所 需时间较长,传统厌氧/缺氧/好氧工艺是一种混合相活性污泥处理工艺, 活性污泥中各种自养菌、异养菌都有一定比例。长泥龄运行主要培养一定 比例的时代时间较长的硝化菌,实现有效的硝化并为反硝化创造基质条 件。而聚磷菌(PAO)是时代繁殖时间较短的异养菌,聚磷菌在短泥龄系 统中的厌氧池和好氧池内交替处在厌氧状态和好氧状态,厌氧时消耗微生 物体内三磷酸腺甘,直接产生维持聚磷菌生长代谢所需的能量,释放磷的 同时大量吸收进水中的快速降解BOD,在体内形成聚β羟基丁酸等异染颗 粒;好氧时与厌氧过程相反,氧化微生物体内厌氧状态形成的聚β羟基丁 酸等异染颗粒,产能的同时过量吸收混合液中的磷酸盐,聚磷菌(PAO) 的体内含磷量较高,在这种交替吸放磷的短泥龄系统中,及时排除剩余污 泥即可达到生物除磷的目的。所以,硝化菌和聚磷菌(PAO)所需的生长 条件是一对矛盾,前者需要长泥龄系统,后者需要短泥龄系统。传统厌氧 /缺氧/好氧工艺往往采用长泥龄延时曝气运行方式,污泥是混合相回流, 回流污泥中的硝化菌、反硝化菌比例高而除磷菌比例较低,所以脱氮效果 优异而除磷效果有一定程度上的欠缺。

  实用新型内容

  本实用新型的目的在于提供一种双污泥回流生物除磷装置,工艺流程 简单,一次投资少,并且以极低的动力费用即可实现良好的生物脱氮除磷。 老污水处理厂进行生物脱氮除磷工艺改造时,改造成本低。

  为达到上述目的,本实用新型的技术解决方案是,双污泥回流生物除 磷装置,包括生化池,其包括厌氧池、缺氧池、好氧池;二沉池,通过管 道分别与所述的厌氧池、好氧池相连通;浓缩池,通过管道与所述的二沉 池相连通;其特征是,该浓缩池通过管道与所述的生化池的厌氧池相连通。

  进一步,所述的生化池中缺氧池、好氧池通过管道及循环泵相连通。

  所述的浓缩池与所述的生化池厌氧池相连通管路中设有循环泵。

  所述的生化池的厌氧池、缺氧池中设有搅拌器。

  所述的生化池的好氧池中设有曝气装置。

  所述的曝气装置为微孔曝气器;曝气采用鼓风曝气方式,本实用新型 选用微孔曝气器,采用橡胶膜式曝气器,其用机械或激光在橡胶膜片上打 出密集的微孔,当曝气器内压力大于外压力时,微孔张开释放出2mm的微 气泡;当鼓风机停止工作时,曝气器内压力小于外压力时,曝气器上的微 孔立即关闭,防止污水倒流入曝气管道系统,其由盘式、管式和板式三种, 本实用新型优选采用橡胶膜盘式曝气器,以及橡胶膜采用三元异丙胺橡胶 膜。

  进一步,本实用新型的所述的生化池中缺氧池、好氧池通过管道及循 环泵相连通。

  所述的生化池相连通管路中设有循环泵。

  双污泥回流生物除磷装置的第一级污泥回流来自与二沉池的污泥回 流,这是维持生化池微生物总量的主要来源,是传统的污泥回流方式;第 二级污泥回流来自与污泥浓缩池,从二沉池排到浓缩池的剩余污泥在长时 间的污泥浓缩过程中(厌氧状态,浓缩时间往往在3.0hr以上),释放磷 并利用微生物内源碳形成聚磷菌体内的异染颗粒,特殊的生存环境使浓缩 池污泥所含聚磷菌比例远高于厌氧/缺氧/好氧生化池,双污泥回流生物除 磷系统利用浓缩污泥的特点,将浓缩后剩余污泥部分二次回流到前段厌氧 /缺氧/好氧生化池,以更好地在生化池内接种聚磷菌,提高反应池主体中 的聚磷菌比例,提高生物除磷效率。

  本实用新型的优点在于,

  ①增强传统厌氧/缺氧/好氧工艺生化池除磷能力

  通过以上双污泥回流系统,厌氧/缺氧/好氧工艺生化池的除磷能力可 提高10~20%,以极小的代价可获得较高的除磷效果。

  ②投资省、运行费用低

  污泥浓缩池回流污泥浓度约在25g/l~30g/l间,浓缩回流比为进水流量 的1~2%,回流泵投资省,所增加的污泥回流运行电耗仅占全厂运行电耗 的1%以下。

  ③方便老厂进行生物除磷改造

  在已建污水厂进行生物除磷改造、提高原除磷能力时,仅需增加浓缩 池污泥回流泵和回流关系即可提高原生化池除磷效率。
