申请日2007.06.15
公开(公告)日2008.06.25
IPC分类号B01D29/03; B01D29/41
摘要
本实用新型涉及一种水处理滤材机构，包括滤材、密封圈支撑架、滤芯密封圈、螺柱，其特征在于：所述滤芯密封圈套于密封圈支撑架上，滤芯密封圈的上、下分别夹有一片滤材;滤芯密封圈、密封圈支撑架及滤材组成一密封腔体;所述螺柱为中空结构，螺柱的上端封闭，下端为开口端;螺柱的柱面上设有穿孔，所述穿孔与螺柱的中空腔连通。本实用新型有益效果为：增加了滤材的有效使用面积及水质处理器的流量;方便安装和拆卸，滤材的两面都能被清洗;延长了滤芯的使用寿命，可有效的阻止二次污染。
权利要求书
1.一种水处理滤材机构，包括滤材、密封圈支撑架、滤芯密封圈、螺柱， 其特征在于：所述滤芯密封圈套于密封圈支撑架上，滤芯密封圈的上、下分别 夹有一片滤材;滤芯密封圈、密封圈支撑架及滤材组成一密封腔体;所述螺柱 为中空结构，螺柱的上端封闭，下端为开口端;螺柱的柱面上设有穿孔，所述 穿孔与螺柱的中空腔连通。
2.根据权利要求1所述的水处理滤材机构，其特征在于：所述滤材的外表 面分别设有一螺柱密封圈，由锁紧螺母锁紧固定所述滤芯密封圈和螺柱密封圈。
说明书
一种水处理滤材机构
技术领域
本实用新型涉及一种水处理滤材机构。
背景技术
目前市场上的水质处理器上的滤材，特别是应用在家用净水器上的滤材， 主要为单片或多个单片而，单片滤材的流量有限，如果既要增加流量，又要保 证水处理效果，那么就必须增加单片滤材的面积，而与之相匹配的容器空间有 限，要能在有限的空间内加大面积，增加滤材并行运作的数量也是一种有效方 法;另外一种双面陶瓷虽解决了该问题，但制作工艺复杂，厚度均匀难以控制， 且内侧不能清洗，易导致二次污染的现象。
实用新型内容
本实用新型的目的是提供一种水处理滤材机构，以克服现有技术的结构复 杂、不易拆卸与清理、易产生二次污染现象的不足。
本实用新型的目的是通过以下技术方案来实现：

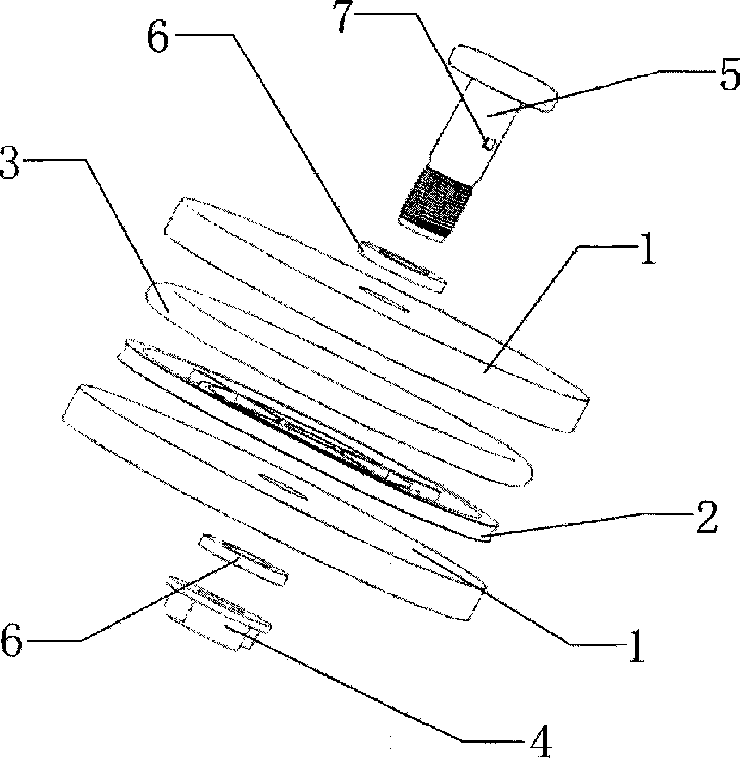

一种水处理滤材机构，包括滤材、密封圈支撑架、滤芯密封圈、螺柱，滤 芯密封圈套于密封圈支撑架上，滤芯密封圈的上、下分别夹有一片滤材，滤芯 密封圈、密封圈支撑架及滤材组成一密封腔体，两块滤材的外表面分别设有一 螺柱密封圈，由锁紧螺母锁紧固定所述滤芯密封圈和螺柱密封圈，锁紧螺母的 预紧力压缩滤芯密封圈和螺柱密封圈，具有加强密封性的作用;螺柱为中空结 构，螺柱的上端封闭，下端为开口端;螺柱的柱面上设有穿孔，穿孔与螺柱的 中空腔连通。工作时，水从滤材的一面进入到由滤芯密封圈、密封圈支撑架及 滤材组成的密封腔体中，通过穿孔进入螺柱的中空腔，最后从螺柱下部的开口 端流出，达到净化作用。
本实用新型所述的一种水处理滤材机构的有益效果为：将多块滤材组合起 来，在使用空间最优的条件下增加滤材的有效使用面积，从而增加了水质处理 器的流量;方便安装和拆卸，使得滤材的两面都能被清洗;延长了滤芯的使用 寿命，并能有效的阻止二次污染。
