申请日2018.02.02
公开(公告)日2018.12.11
IPC分类号C02F9/02; C02F1/44; B01D71/56; B01D69/10; B01D61/08
摘要
本实用新型公开了一种层析酸洗废水回收装置，包括通过管道依次连接的层析废水收集槽、保安过滤器、膜机组和回收酸收集槽;所述膜机组包括多级膜过滤组件，多级膜过滤组件的进水端并联连接，其滤液出口端分别与回收酸收集槽并联连接，上一级所述膜过滤组件的浓水出口端与下一级膜过滤组件串联连接，最下一级的所述膜过滤组件的浓水出口端与所述层析废水收集槽之间通过管道连接，并在管道上安装流量计和流量调节阀。本实用新型操作简单，运行费用低，能耗小，其通过安装有酸稳定性纳滤膜的膜机组的设计，有效分离回收层析酸洗废水中的酸，所得回收酸的等级高，浓度大，可直接用于层析酸洗工艺，有效节约层析成本，降低废水处理的运行成本。
权利要求书
1.一种层析酸洗废水回收装置，其特征在于，包括通过管道依次连接的层析废水收集槽、保安过滤器、膜机组和回收酸收集槽;所述膜机组包括多级膜过滤组件，多级所述膜过滤组件的进水端并联连接，其滤液出口端分别与所述回收酸收集槽并联连接，上一级所述膜过滤组件的浓水出口端与下一级所述膜过滤组件串联连接，最下一级的所述膜过滤组件的浓水出口端与所述层析废水收集槽之间通过管道连接，并在管道上安装流量计和流量调节阀。
2.根据权利要求1所述的层析酸洗废水回收装置，其特征在于，所述层析废水收集槽与保安过滤器的连接管道上安装有低压泵。
3.根据权利要求1所述的层析酸洗废水回收装置，其特征在于，所述保安过滤器与膜机组之间的管道上安装有高压泵。
4.根据权利要求1至3任一项所述的层析酸洗废水回收装置，其特征在于，所述膜过滤组件包括酸稳定性纳滤膜。
5.根据权利要求4所述的层析酸洗废水回收装置，其特征在于，所述酸稳定性纳滤膜包括依次连接的致密分离层、过渡层和支撑层。
6.根据权利要求5所述的层析酸洗废水回收装置，其特征在于，所述致密分离层为聚酰胺分离层;所述过渡层为聚酯无纺布层;所述支撑层为聚砜支撑层。
7.根据权利要求1所述的层析酸洗废水回收装置，其特征在于，所述层析废水收集槽的顶端和底端还带有层析废水进水口和排污口。
说明书
一种层析酸洗废水回收装置
技术领域
本实用新型涉及废水回收处理技术领域，特别是涉及一种层析酸洗废水回收装置。
背景技术
随着生活水平的提高，人们对氨基酸、蛋白质等保健品的需求量越来越高。在对这些保健品的生产过程中，常用离子交换层析方法来进行提纯。在反复提纯洗涤过程中往往会有大量酸洗废水产生，其中以盐酸最为常见。在层析酸洗废水中，主要含有H+、Cl-离子以及在层析过程中残留的氨基酸、蛋白质和其他有机原料、中间体、副产物等。这些废液如果不加处理就直接排放，不但浪费资源，还会带来严重的环境污染。
目前对层析的酸洗废水的方式主要有两种，其一是作为废水处理，即通过碱中和后，用常规的污水处理方法进行处理;其二是蒸馏冷凝回收。前者的缺点是处理成本高，对水资源极大浪费;后者的缺点是能耗高、成本大以及设备维护困难等。
可见，层析酸洗废水的回收方案将是氨基酸、蛋白质等保健品的生产瓶颈所在。目前市场需要投资小，操作简单，运行成本低得的新型回收处理技术。
实用新型内容
本实用新型主要解决的技术问题是提供一种层析酸洗废水回收装置，能够解决现有酸洗废水处理方案存在的上述缺陷。

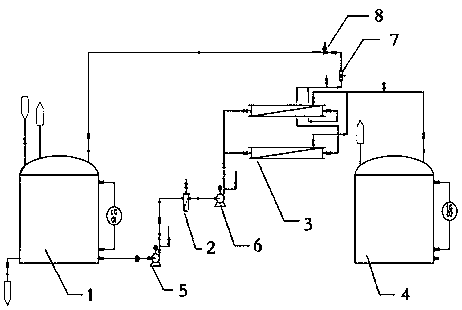

为解决上述技术问题，本实用新型采用的一个技术方案是：提供一种层析酸洗废水回收装置，包括通过管道依次连接的层析废水收集槽、保安过滤器、膜机组和回收酸收集槽;所述膜机组包括多级膜过滤组件，多级所述膜过滤组件的进水端并联连接，其滤液出口端分别与所述回收酸收集槽并联连接，上一级所述膜过滤组件的浓水出口端与下一级所述膜过滤组件串联连接，最下一级的所述膜过滤组件的浓水出口端与所述层析废水收集槽之间通过管道连接，并在管道上安装流量计和流量调节阀。
在本实用新型一个较佳实施例中，所述层析废水收集槽与保安过滤器的连接管道上安装有低压泵。
在本实用新型一个较佳实施例中，所述保安过滤器与膜机组之间的管道上安装有高压泵。
在本实用新型一个较佳实施例中，所述膜过滤组件包括酸稳定性纳滤膜。
在本实用新型一个较佳实施例中，所述酸稳定性纳滤膜包括依次连接的致密分离层、过渡层和支撑层;所述酸稳定性纳滤膜在所述膜过滤组件中的安装方式为：以其致密分离层一侧朝向所述膜过滤组件的进水端安装。
在本实用新型一个较佳实施例中，所述致密分离层为聚酰胺分离层;所述过渡层为聚酯无纺布层;所述支撑层为聚砜支撑层。
在本实用新型一个较佳实施例中，所述层析废水收集槽的顶端和底端还带有层析废水进水口和排污口。
本实用新型的有益效果是：本实用新型一种层析酸洗废水回收装置，操作简单，运行费用低，能耗小，其通过安装有酸稳定性纳滤膜的膜机组的设计，有效分离回收层析酸洗废水中的酸，所得回收酸的等级高，浓度大，可直接用于层析酸洗工艺，有效节约层析成本，降低废水处理的运行成本。
