申请日2018.02.01
公开(公告)日2018.06.08
IPC分类号F04B49/04; F04B17/03
摘要

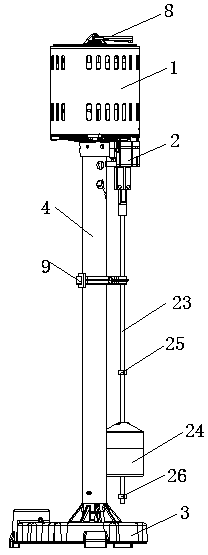

本发明公开了一种带防碰撞开关的立柱式污水泵，包括：水泵驱动组件、开关控制组件、底座和固定在底座上的立柱，所述开关控制组件设置在所述水泵驱动组件的下方并通过支架组件安装在立柱的侧边，所述水泵驱动组件和开关控制组件之间设置有电性连接部，所述电性连接部包括与驱动电机电性连接的插片、设置在开关控制组件上表面的基座和插设在基座内的插针，所述插针的上端与所述插片相连接，下端通过导线与所述水泵驱动组件内的微动开关相连接。本发明的水泵，开关部分和水泵主体采用整体式封装，结构简单，安装方便，不易损坏。
权利要求书
1.一种带防碰撞开关的立柱式污水泵，其特征在于，包括：水泵驱动组件、开关控制组件、底座和固定在底座上的立柱，所述开关控制组件设置在所述水泵驱动组件的下方并通过支架组件安装在立柱的侧边，所述水泵驱动组件和开关控制组件之间设置有电性连接部，所述电性连接部包括与驱动电机电性连接的插片、设置在开关控制组件上表面的基座和插设在基座内的插针，所述插针的上端与所述插片相连接，下端通过导线与所述水泵驱动组件内的微动开关相连接。
2.根据权利要求1所述的带防碰撞开关的立柱式污水泵，其特征在于，所述水泵驱动组件包括驱动电机、套装在驱动电机外部的罩壳和固定在罩壳上下两端的上端盖和下端盖。
3.根据权利要求2所述的带防碰撞开关的立柱式污水泵，其特征在于，所述下端盖的下表面设置有多个圆柱凸台，所述圆柱凸台内部设有与螺钉配合使用的内螺纹。
4.根据权利要求2所述的带防碰撞开关的立柱式污水泵，其特征在于，所述上端盖上表面向外延伸出一凸台，所述凸台上设有圆孔，圆孔内穿设有提手环。
5.根据权利要求1所述的带防碰撞开关的立柱式污水泵，其特征在于，所述开关控制组件包括开关盒、收纳在开关盒内部的微动开关、穿设在开关盒内部的导向杆和可沿导向杆上下运动的浮球。
6.根据权利要求5所述的带防碰撞开关的立柱式污水泵，其特征在于，所述开关盒内部设置有容纳导向杆的腔体，所述导向杆伸入开关盒一端的端部设有磁性部。
7.根据权利要求5所述的带防碰撞开关的立柱式污水泵，其特征在于，所述导向杆上浮球的上下两端分别套设有上限位圈和下限位圈。
8.根据权利要求1所述的带防碰撞开关的立柱式污水泵，其特征在于，所述支架组件包括前支架和后支架，一端固定连接，另一端通过圆销和通孔实现转动连接。
9.根据权利要求8所述的带防碰撞开关的立柱式污水泵，其特征在于，所述前支架和后支架内侧表面竖直设有防滑导槽。
10.根据权利要求8所述的带防碰撞开关的立柱式污水泵，其特征在于，所述后支架远离所述立柱的一端延伸设有用于插入导向杆的固定圈。
说明书
一种带防碰撞开关的立柱式污水泵
技术领域
本发明涉及水泵设备技术领域，特别是涉及一种带防碰撞开关的立柱式污水泵。
背景技术
目前市场上的带开关的立柱泵，开关结构一般都是安装在水泵主体的上方或侧面，都是采用的分体式的结构，无保护、无防护，运输途中开关容易摔坏，客户安装时也费时费力，因此需要设计一种内藏式开关的水泵就有现实意义，能给用户带来新体验。
发明内容
本发明主要解决的技术问题是提供一种带防碰撞开关的立柱式污水泵，本装置开关部分和水泵主体采用整体式封装，结构简单，安装方便，不易损坏。
为解决上述技术问题，本发明采用的一个技术方案是：一种带防碰撞开关的立柱式污水泵，包括：水泵驱动组件、开关控制组件、底座和固定在底座上的立柱，所述开关控制组件设置在所述水泵驱动组件的下方并通过支架组件安装在立柱的侧边，所述水泵驱动组件和开关控制组件之间设置有电性连接部，所述电性连接部包括与驱动电机电性连接的插片、设置在开关控制组件上表面的基座和插设在基座内的插针，所述插针的上端与所述插片相连接，下端通过导线与所述水泵驱动组件内的微动开关相连接。
在本发明一个较佳实施例中，所述水泵驱动组件包括驱动电机、套装在驱动电机外部的罩壳和固定在罩壳上下两端的上端盖和下端盖。
在本发明一个较佳实施例中，所述下端盖的下表面设置有多个圆柱凸台，所述圆柱凸台内部设有与螺钉配合使用的内螺纹。
在本发明一个较佳实施例中，所述上端盖上表面向外延伸出一凸台，所述凸台上设有圆孔，圆孔内穿设有提手环。
在本发明一个较佳实施例中，所述开关控制组件包括开关盒、收纳在开关盒内部的微动开关、穿设在开关盒内部的导向杆和可沿导向杆上下运动的浮球。
在本发明一个较佳实施例中，所述开关盒内部设置有容纳导向杆的腔体，所述导向杆伸入开关盒一端的端部设有磁性部。
在本发明一个较佳实施例中，所述导向杆上浮球的上下两端分别套设有上限位圈和下限位圈。
在本发明一个较佳实施例中，其特征在于，所述支架组件包括前支架和后支架，一端固定连接，另一端通过圆销和通孔实现转动连接。
在本发明一个较佳实施例中，所述前支架和后支架内侧表面竖直设有防滑导槽。
在本发明一个较佳实施例中，所述后支架远离所述立柱的一端延伸设有用于插入导向杆的固定圈。
本发明的有益效果是：本装置可实现开关部分和水泵主体采用整体式封装，开关和电机联接采用插针形式，装配结构简单，便于操作，一体式的结构运输途中不易损坏，应用前景广泛。
