申请日2018.03.21
公开(公告)日2018.11.06
IPC分类号C02F9/04; C02F1/52; C02F101/20
摘要
一种废水处理沉淀装置，包括搅拌装置、加药装置、污泥排放装置、沉淀箱体和底座支架，搅拌装置包括转动电机、固定箱体支架、竖直转动轴、水平转动轴，转动电机带动竖直转动轴水平转动，固定箱体支架套设在竖直转动轴上且与沉淀箱体固定连接，水平转动轴沿水平方向穿过固定箱体支架的侧壁，水平转动轴和竖直转动轴通过紧密啮合的水平锥齿轮和竖直锥齿轮传动连接，污泥排放装置包括污泥排放管、导向滑轨、移动刮板和伸缩气缸，导向滑轨水平设置于污泥排放管上方，移动刮板套设在导向滑轨上，移动刮板在伸缩气缸的带动下沿着导向滑轨左右水平移动;总之本实用新型具有结构简单，操作方便，药剂混合均匀，污泥清理方便和沉淀效果好的优点。
权利要求书

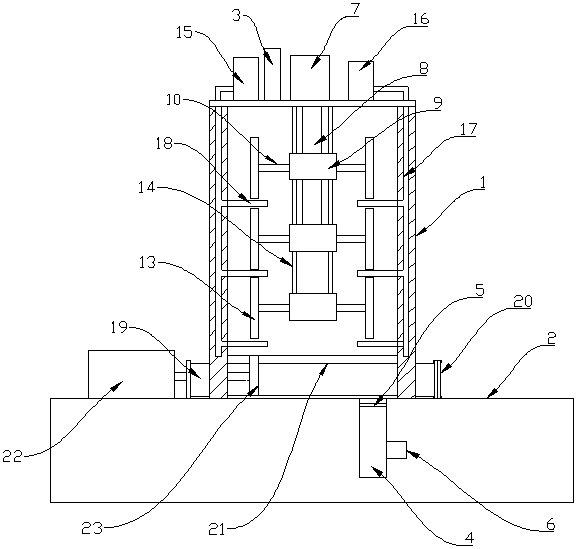

1.一种废水处理沉淀装置，其特征在于：包括搅拌装置、加药装置、污泥排放装置、沉淀箱体和底座支架，沉淀箱体竖直固定在水平设置的底座支架上，沉淀箱体的顶部和底部分别连接设置有进水管和出水管，所述搅拌装置包括转动电机、固定箱体支架、竖直转动轴、水平转动轴，转动电机固定设置在沉淀箱体的上表面，转动电机带动竖直穿过沉淀箱体的上表面的竖直转动轴水平转动，固定箱体支架套设在竖直转动轴上且与沉淀箱体固定连接，所述水平转动轴沿水平方向穿过固定箱体支架的侧壁，水平转动轴和竖直转动轴通过紧密啮合的水平锥齿轮和竖直锥齿轮传动连接，水平转动轴的外端连接设置有搅拌叶片，所述加药装置包括水平喷管、药剂输送管和药剂储存罐，所述药剂输送管竖直穿过沉淀箱体的侧壁，药剂输送管的上端与固定设置在沉淀箱体上表面的药剂储存罐连通，所述水平喷管水平穿过沉淀箱体的侧壁与药剂输送管连通，所述污泥排放装置包括污泥排放管、导向滑轨、移动刮板和伸缩气缸，污泥排放管为两个且分别位于沉淀箱体的底部的左右两侧，污泥排放管与沉淀箱体的内部连通，导向滑轨水平设置于污泥排放管上方，所述伸缩气缸水平设置于沉淀箱体的左侧，伸缩气缸的活塞杆水平向右穿过污泥排放管与移动刮板可拆卸连接，所述移动刮板套设在导向滑轨上，移动刮板在伸缩气缸的带动下沿着导向滑轨左右水平移动，所述移动刮板与沉淀箱体的底部滑动连接。
2.根据权利要求1所述的一种废水 处理沉淀装置，其特征在于：所述的固定箱体支架为多个，多个固定箱体支架沿竖直方向均匀套设在竖直转动轴上，位于下方的固定箱体支架通过竖直设置的连接杆与位于上方的固定箱体支架固定连接，位于最上方的固定箱体支架通过竖直设置的连接杆与沉淀箱体的顶部固定连接，每个固定箱体支架的左侧壁和右侧壁均连接设置有水平转动轴，每个与水平转动轴连接的搅拌叶片的下方均设置有水平喷管，水平喷管均不与搅拌叶片接触。
3.根据权利要求1所述的一种废水处理沉淀装置，其特征在于：所述的进水管竖直设置在沉淀箱体的上表面，进水管与沉淀箱体顶部左侧连通，所述的出水管竖直向下穿过底座支架，出水管与沉淀箱体的底部右侧连通，出水管内部设置有过滤板，出水管的下端连接设置有出水阀。
4.根据权利要求1所述的一种废水处理沉淀装置，其特征在于：所述的药剂储存罐包括位于进水管左侧的铁盐药剂罐和位于转动电机右侧的絮凝药剂罐，铁盐药剂罐与穿过沉淀箱体左侧壁的药剂输送管连通，絮凝药剂罐与穿过沉淀箱体右侧壁的药剂输送管连通。
5.根据权利要求1所述的一种废水处理沉淀装置，其特征在于：所述的污泥排放管的外端通过一对法兰盘进行密封，两个法兰盘通过螺栓对接密封。
6.根据权利要求1所述的一种废水处理沉淀装置，其特征在于：所述的水平锥齿轮和竖直锥齿轮均位于固定箱体支架内部，水平锥齿轮套设在水平转动轴上位于固定箱体支架内部的一端，所述竖直锥齿轮套设在竖直转动轴上位于固定箱体支架内的部分，所述水平转动轴与固定箱体支架的侧壁转动连接。
说明书
一种废水处理沉淀装置
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种废水处理沉淀装置。
背景技术
目前随着工业技术的发展，大量的有毒有害的重金属废水以各种形态排放，严重污染环境，危害人类健康，同时废水内部的重金属也被排放造成浪费。目前我国大部分处理方法以中和法为主，去除重金属的同时，产生大量的低品位的重金属污泥。在废水处理的过程中，沉淀是一道非常重要的工序，需要在废水中加入化学物质，使废水中的重金属和化学物质发生反应，形成固定沉渣，然后推动沉淀完成固液分离，然后将富含重金属的污泥收集，进行后续的处理，经过沉淀净化的水在后续处理后可排放或者进行工业使用。现有的废水处理沉淀装置底部的污泥收集清理非常不方便，浪费人力物力，影响生产效率;废水处理沉淀装置多采用搅拌叶片加速化学物质和废水的混合，加速化学物质和重金属的反应，在搅拌的过程中，从上方加入的化学物质很容易受到搅拌叶片离心的作用，集中在搅拌叶片的转动轴位置，无法均匀的分布在整个沉淀装置内部，同时搅拌叶片只能单向转动，搅拌效果不好，部分采用双向搅拌的叶片，驱动电机设置在沉淀装置内部，降低驱动电机的使用寿命。
实用新型内容
本实用新型提供一种废水处理沉淀装置，以解决现存的药剂混合速度慢，混合不均匀，污泥清理不方便的技术问题。
为了解决上述技术问题，本实用新型采用如下技术方案：一种废水处理沉淀装置，包括搅拌装置、加药装置、污泥排放装置、沉淀箱体和底座支架，沉淀箱体竖直固定在水平设置的底座支架上，沉淀箱体的顶部和底部分别连接设置有进水管和出水管，所述搅拌装置包括转动电机、固定箱体支架、竖直转动轴、水平转动轴，转动电机固定设置在沉淀箱体的上表面，转动电机带动竖直穿过沉淀箱体的上表面的竖直转动轴水平转动，固定箱体支架套设在竖直转动轴上且与沉淀箱体固定连接，所述水平转动轴沿水平方向穿过固定箱体支架的侧壁，水平转动轴和竖直转动轴通过紧密啮合的水平锥齿轮和竖直锥齿轮传动连接，水平转动轴的外端连接设置有搅拌叶片，所述加药装置包括水平喷管、药剂输送管和药剂储存罐，所述药剂输送管竖直穿过沉淀箱体的侧壁，药剂输送管的上端与固定设置在沉淀箱体上表面的药剂储存罐连通，所述水平喷管水平穿过沉淀箱体的侧壁与药剂输送管连通，所述污泥排放装置包括污泥排放管、导向滑轨、移动刮板和伸缩气缸，污泥排放管为两个且分别位于沉淀箱体的底部的左右两侧，污泥排放管与沉淀箱体的内部连通，导向滑轨水平设置于污泥排放管上方，所述伸缩气缸水平设置于沉淀箱体的左侧，伸缩气缸的活塞杆水平向右穿过污泥排放管与移动刮板可拆卸连接，所述移动刮板套设在导向滑轨上，移动刮板在伸缩气缸的带动下沿着导向滑轨左右水平移动，所述移动刮板与沉淀箱体的底部滑动连接。
进一步的，固定箱体支架为多个，多个固定箱体支架沿竖直方向均匀套设在竖直转动轴上，位于下方的固定箱体支架通过竖直设置的连接杆与位于上方的固定箱体支架固定连接，位于最上方的固定箱体支架通过竖直设置的连接杆与沉淀箱体的顶部固定连接，每个固定箱体支架的左侧壁和右侧壁均连接设置有水平转动轴，每个与水平转动轴连接的搅拌叶片的下方均设置有水平喷管，水平喷管均不与搅拌叶片接触。
进一步的，进水管竖直设置在沉淀箱体的上表面，进水管与沉淀箱体顶部左侧连通，所述的出水管竖直向下穿过底座支架，出水管与沉淀箱体的底部右侧连通，出水管内部设置有过滤板，出水管的下端连接设置有出水阀。
进一步的，药剂储存罐包括位于进水管左侧的铁盐药剂罐和位于转动电机右侧的絮凝药剂罐，铁盐药剂罐与穿过沉淀箱体左侧壁的药剂输送管连通，絮凝药剂罐与穿过沉淀箱体右侧壁的药剂输送管连通。
进一步的，污泥排放管的外端通过一对法兰盘进行密封，两个法兰盘通过螺栓对接密封。
进一步的，水平锥齿轮和竖直锥齿轮均位于固定箱体支架内部，水平锥齿轮套设在水平转动轴上位于固定箱体支架内部的一端，所述竖直锥齿轮套设在竖直转动轴上位于固定箱体支架内的部分，所述水平转动轴与固定箱体支架的侧壁转动连接。
相对于现有技术，本实用新型的有益效果为：本实用新型采用进水管和出水管加入和排出废水，采用转动电机带动竖直转动轴转动，采用固定箱体支架为水平转动轴的转动提供支撑，采用水平锥齿轮和竖直锥齿轮将竖直转动轴的转动转化为水平转动轴的转动，从而带动搅拌叶片的转动，采用药剂储存罐储存需要加入废水内的药剂，采用药剂输送管将药剂储存罐的内的药剂输送到水平喷管内，采用水平喷管均匀的将药剂加入到废水中，采用污泥排放管在沉淀结束后收集沉淀箱体底部的污泥进行后续的处理，采用伸缩气缸带动移动刮板沿着导向滑轨水平移动，采用移动刮板刮去沉淀箱体底部的污泥;采用连接杆固定连接固定箱体支架和沉淀箱体，采用过滤板防止污泥从出水管流出，采用出水阀控制出水管的打开和关闭，采用铁盐药剂罐和絮凝药剂罐来按照需求加入不同的药剂从而得到不同的富含重金属的污泥，采用法兰盘密封污泥排放管，防止在沉淀过程中废水发生泄漏，总之本实用新型具有结构简单，操作方便，药剂混合均匀，污泥清理方便和沉淀效果好的优点。
