申请日2018.04.13
公开(公告)日2018.08.17
IPC分类号B01D33/15; B01D33/37; B01D33/80
摘要
本发明涉及废水处理技术领域，尤其是一种废水流道用翻转式过滤清淤装置，括废水流道、固定在废水流道两侧内壁上端的固定支架和固定在一侧固定支架外壁上的高扭低速电机。本发明的一种废水流道用翻转式过滤清淤装置通过固定支架外壁上的高扭低速电机带动表面套有固定套筒的横置连接轴旋转，从而带动固定套筒上的连接套环带动内部具有可拆卸金属滤网的翻转框沿着横置连接轴进行翻转，使得在废水流道中对废水中的固态颗粒物进行固液分离，整个装置装卸简单方便，而且在需要清理滤网表面颗粒物时只需要利用电机控制，将滤网翻转至与流道上端开口水平，然后直接将滤网表面颗粒物清扫到流道外侧，操作简单方便，而且不会中断对废水流道中的过滤操作。
权利要求书

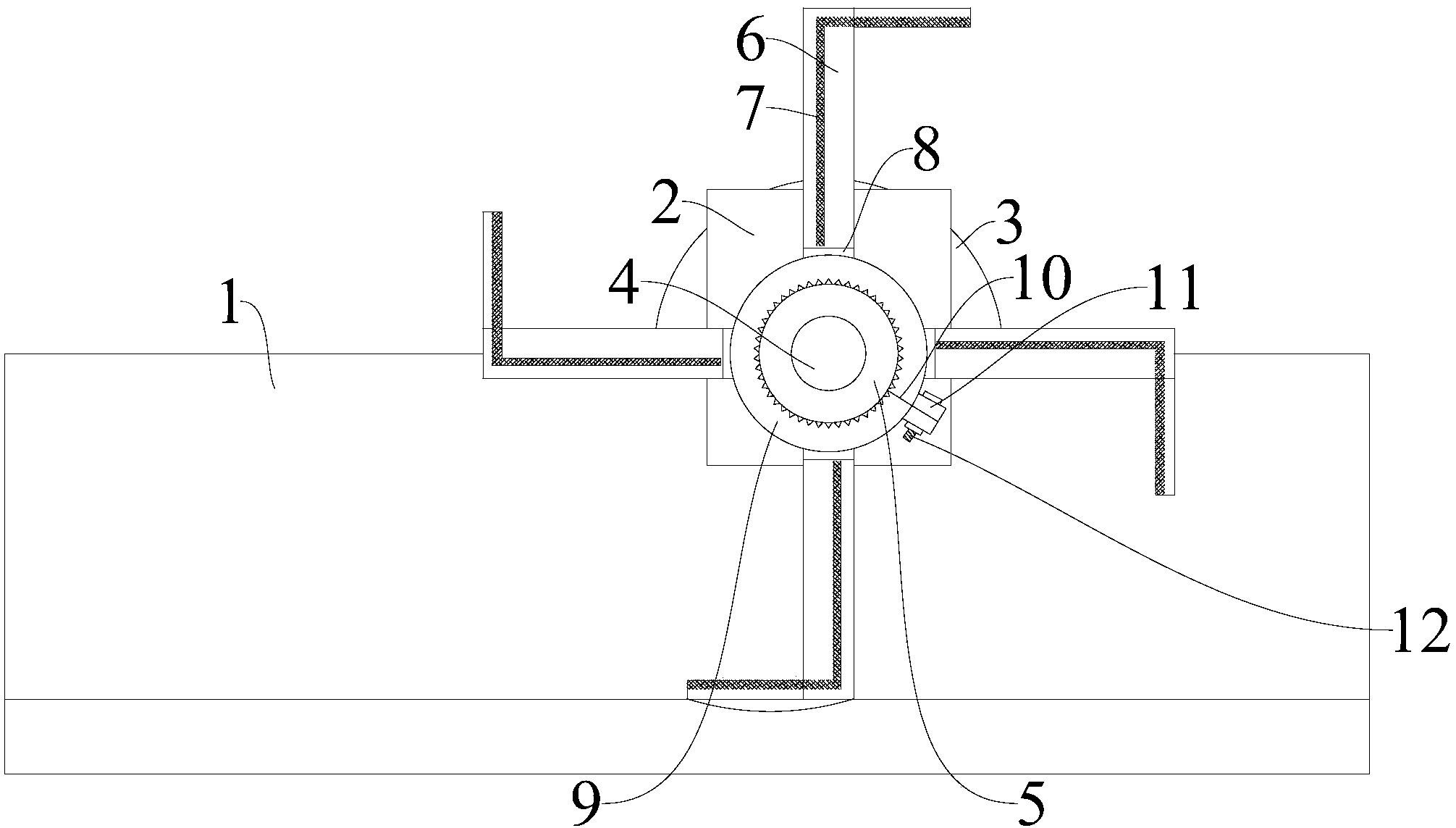

1.一种废水流道用翻转式过滤清淤装置，包括废水流道(1)、固定在废水流道(1)两侧内壁上端的固定支架(2)和固定在一侧固定支架(2)外壁上的高扭低速电机(3)，其特征是：所述废水流道(1)上端开口位置位于两侧固定支架(2)之间设置有横置连接轴(4)，所述的横置连接轴(4)两端分别插入对应位置固定支架(2)上的连接孔和固定支架(2)活动连接，所述的高扭低速电机(3)内侧转轴穿过固定支架(2)上的连接孔和横置连接轴(4)一端轴向固定连接，所述的横置连接轴(4)上位于固定支架(2)内侧固定连接有表面具有装配齿面的固定套筒(5)，所述的固定支架(2)内侧设置有复数个L型结构翻转框(6)，所述的翻转框(6)内侧面上均通过螺栓固定连接有金属滤网(7)，所述的翻转框(6)近横置连接轴端两侧均具有连接支架(8)，所述的连接支架(8)近横置连接轴(4)端具有一体结构连接套环(9)，所述的连接套环(9)上开设有方便将连接套环(9)套在横置连接轴(4)上的装配豁口(10)，所述的连接套环(9)内侧具有与固定套筒(5)外侧面装配齿面相对应的啮合齿面，所述的翻转框(6)通过连接支架(8)上的连接套环(9)套在固定套筒(5)上和固定套筒(5)固定连接。
2.根据权利要求1所述的一种废水流道用翻转式过滤清淤装置，其特征是：所述的连接套环(9)外侧面位于装配豁口(10)两侧均具有向外凸起的固定平台(11)，所述的固定平台(11)上开设有内置固定螺栓(12)的装配通孔，所述的装配豁口(10)通过固定平台(11)上的固定螺栓(12)控制启闭。
3.根据权利要求1所述的一种废水流道用翻转式过滤清淤装置，其特征是：所述固定支架(2)内侧的复数个L型结构翻转框(6)之间的夹角为90度。
4.根据权利要求1所述的一种废水流道用翻转式过滤清淤装置，其特征是：所述的固定支架(2)内侧面位于固定套筒(5)外侧通过横置转轴活动连接有用于防止横置连接轴(4)反转的弹性限位器(13)。
说明书
一种废水流道用翻转式过滤清淤装置
技术领域
本发明涉及废水处理技术领域，尤其是一种废水流道用翻转式过滤清淤装置。
背景技术
废水处理(sewage treatment,wastewater treatment)：为使废水达到排水某一水体或再次使用的水质要求对其进行净化的过程。废水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。目前的废水处理大多是采用静态处理方式，没有专门针对废水流道的处理机构，导致无法在废水输送过程中对废水中的固态颗粒物进行过滤，而且目前的废水颗粒物过滤装置在过滤完成之后滤网表面会淤积大量的固态废物，需要对滤网进行拆除，操作十分麻烦。
发明内容
本发明要解决的技术问题是：为了解决上述背景技术中存在的问题，提供一种改进的废水流道用翻转式过滤清淤装置，解决上述背景技术中存在的问题。
本发明解决其技术问题所采用的技术方案是：一种废水流道用翻转式过滤清淤装置，包括废水流道、固定在废水流道两侧内壁上端的固定支架和固定在一侧固定支架外壁上的高扭低速电机，所述废水流道上端开口位置位于两侧固定支架之间设置有横置连接轴，所述的横置连接轴两端分别插入对应位置固定支架上的连接孔和固定支架活动连接，所述的高扭低速电机内侧转轴穿过固定支架上的连接孔和横置连接轴一端轴向固定连接，所述的横置连接轴上位于固定支架内侧固定连接有表面具有装配齿面的固定套筒，所述的固定支架内侧设置有复数个L型结构翻转框，所述的翻转框内侧面上均通过螺栓固定连接有金属滤网，所述的翻转框近横置连接轴端两侧均具有连接支架，所述的连接支架近横置连接轴端具有一体结构连接套环，所述的连接套环上开设有方便将连接套环套在横置连接轴上的装配豁口，所述的连接套环内侧具有与固定套筒外侧面装配齿面相对应的啮合齿面，所述的翻转框通过连接支架上的连接套环套在固定套筒上和固定套筒固定连接。
进一步地，所述的连接套环外侧面位于装配豁口两侧均具有向外凸起的固定平台，所述的固定平台上开设有内置固定螺栓的装配通孔，所述的装配豁口通过固定平台上的固定螺栓控制启闭。
进一步地，所述固定支架内侧的复数个L型结构翻转框之间的夹角为90度。
进一步地，所述的固定支架内侧面位于固定套筒外侧通过横置转轴活动连接有用于防止横置连接轴反转的弹性限位器。
本发明的有益效果是，本发明的一种废水流道用翻转式过滤清淤装置通过固定支架外壁上的高扭低速电机带动表面套有固定套筒的横置连接轴旋转，从而带动固定套筒上的连接套环带动内部具有可拆卸金属滤网的翻转框沿着横置连接轴进行翻转，使得在废水流道中对废水中的固态颗粒物进行固液分离，整个装置装卸简单方便，而且在需要清理滤网表面颗粒物时只需要利用电机控制，将滤网翻转至与流道上端开口水平，然后直接将滤网表面颗粒物清扫到流道外侧，操作简单方便，而且不会中断对废水流道中的过滤操作。
