申请日2018.04.13
公开(公告)日2018.12.04
IPC分类号C02F3/34; C02F3/32
摘要
本实用新型公开了一种砾堆氧化废水处理系统，包括条形池体，条形池体内壁上设置有隔水膜，条形池体内自下而上依次铺设有集水层、砂砾层、砾石层和碎石层;碎石层中部布设有排水主管，排水主管上均匀间隔排布有若干排水支管，排水支管上均匀间隔布设有若干对排水孔，每对排水孔对称布设于排水支管的左、右两侧斜向上45°角处;集水层中部布设有集水主管，集水主管上均匀间隔排布有若干集水支管，集水支管上均匀间隔布设有若干对集水孔，每对集水孔对称布设于集水支管的左右两侧斜向下45°角处。本实用新型具有以下优点：取材方便、造价低廉，后期运行时仅需要提升布水，无药耗，适应施工营地间歇性排水的特性。
权利要求书

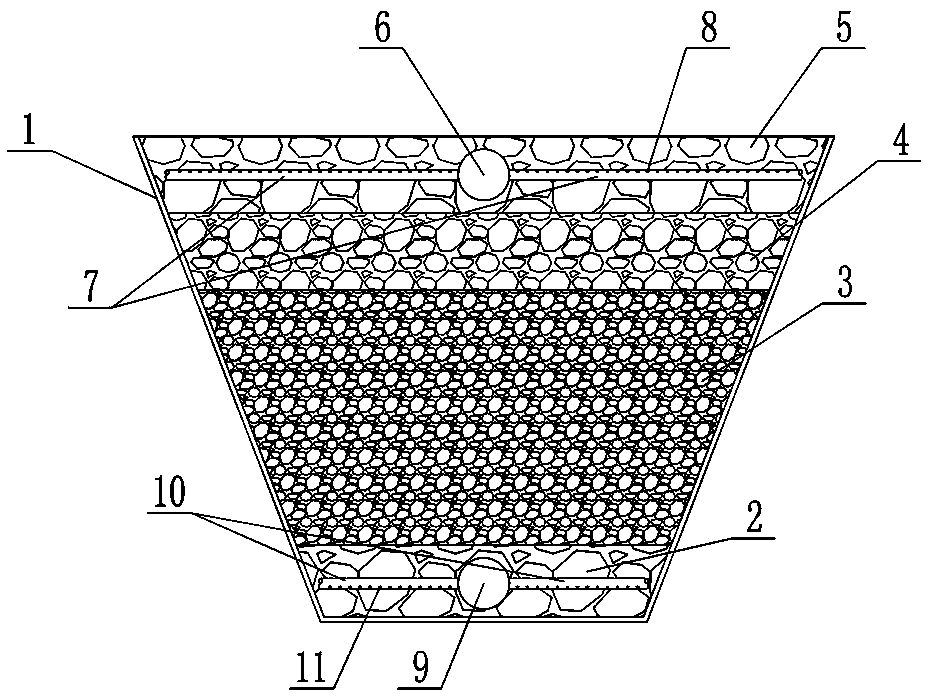

1.一种砾堆氧化废水处理系统，其特征在于：包括断面呈倒梯形结构的条形池体(1)，在所述条形池体(1)内壁上设置有隔水膜，条形池体(1)内自下而上依次铺设有颗粒直径为3~5cm的集水层(2)、颗粒直径为0.5cm的砂砾层(3)、颗粒直径为1~2cm的砾石层(4)和颗粒直径为3~5cm的碎石层(5);在所述碎石层(5)中部沿所述条形池体(1)的长度方向水平布设有排水主管(6)，所述排水主管(6)上沿其长度方向均匀间隔排布有若干条向两侧水平延伸的排水支管(7)，所述排水支管(7)上沿其长度方向均匀间隔布设有若干对排水孔(8)，每对所述排水孔(8)对称布设于所述排水支管(7)的左、右两侧斜向上45°角处;在所述集水层(2)中部沿所述条形池体(1)的长度方向水平布设有集水主管(9)，所述集水主管(9)上沿其长度方向均匀间隔排布有若干条向两侧水平延伸的集水支管(10)，所述集水支管(10)上沿其长度方向均匀间隔布设有若干对集水孔(11)，每对所述集水孔(11)对称布设于所述集水支管(10)的左右两侧斜向下45°角处。
2.根据权利要求1所述的砾堆氧化废水处理系统，其特征在于：所述集水层(2)的厚度为0.3m，所述砂砾层(3)的厚度为1.0m，所述砾石层(4)的厚度为0.3m，所述碎石层(5)的厚度为0.3m。
3.根据权利要求1所述的砾堆氧化废水处理系统，其特征在于：所述隔水膜为HDPE膜或塑料布。
说明书
砾堆氧化废水处理系统
技术领域
本实用新型涉及污水处理技术领域，尤其是涉及一种便于对施工工地产生的生活污水进行处理并回收的砾堆氧化废水处理系统。
背景技术
目前，在各类施工工地中，施工期内施工营地产生的生活污水一般需要配套设置化粪池、一体化处理设备等处理后才能外排。而这些配套设置的构筑物和设施设备初期投非常资大，后期还需要一定的运营管理费用，施工企业为节省投资往往忽视相应设施设备的建设，从而频繁出现施工废污水外排，导致地表水体污染的事件发生。因此如何开发出一种取材方便、成本低廉、效果突出、运管简单的施工营地污水处理系统具有十分重要的现实意义。
发明内容
本实用新型目的在于提供一种结构简单，铺装简便的砾堆氧化废水处理系统。
为实现上述目的，本实用新型可采取下述技术方案：
本实用新型所述的砾堆氧化废水处理系统，包括断面呈倒梯形结构的条形池体，在所述条形池体内壁上设置有隔水膜，条形池体内自下而上依次铺设有颗粒直径为3~5cm的集水层、颗粒直径为0.5cm的砂砾层、颗粒直径为1~2cm的砾石层和颗粒直径为3~5cm的碎石层;在所述碎石层中部沿所述条形池体的长度方向水平布设有排水主管，所述排水主管上沿其长度方向均匀间隔排布有若干条向两侧水平延伸的排水支管，所述排水支管上沿其长度方向均匀间隔布设有若干对排水孔，每对所述排水孔对称布设于所述排水支管的左、右两侧斜向上45°角处;在所述集水层中部沿所述条形池体的长度方向水平布设有集水主管，所述集水主管上沿其长度方向均匀间隔排布有若干条向两侧水平延伸的集水支管，所述集水支管上沿其长度方向均匀间隔布设有若干对集水孔，每对所述集水孔对称布设于所述集水支管的左右两侧斜向下45°角处。
所述集水层的厚度为0.3m，所述砂砾层的厚度为1.0m，所述砾石层的厚度为0.3m，所述碎石层的厚度为0.3m。
所述隔水膜为HDPE膜或塑料布。
与现有技术相比，本实用新型具有以下优点：
(1)砾堆氧化废水处理系统正常运行时，待处理污水由排水支管左、右两侧斜向上45°角处的排水孔喷出，在碎石层的阻挡下，污水垂直向下流动，并依次经过碎石层、砾石层、砂砾层和集水层，在污水的整个流路上，由于填料和污水的接触，在填料表层会形成微生物粘膜，该层微生物粘膜不仅可以对污染物实现截留，还可以对其进行吸收、降解。
(2)整个砾堆氧化废水处理系统相比现有施工营地处理设施设备，不仅取材方便(均为施工耗材，就地开挖或堆砌后即可形成池体)、造价低廉，而且后期运行时仅需要提升布水，无药耗，另外还可以适应施工营地间歇性排水的特性。整个运行期内不需要对系统进行反冲洗，若系统失效，仅需重新构建即可，施工结束或系统失效后，可将其用作回填材料使用。
(3)该砾堆氧化废水处理系统结构简单，有效结合并改进了当前污水处理工艺中的人工湿地技术和人工快渗技术;季节适当时，系统表面会自行生长出各类湿生植物，将会更进一步增强系统的净化效果，确保出水水质稳定、达标，系统出水可直接外排或浇洒道路、绿化等。
