申请日2018.04.13
公开(公告)日2018.12.07
IPC分类号B01D21/06; B01D21/18
摘要
本实用新型涉及污水处理设施领域，特别公开了一种污水处理沉降池用刮泥机，它包括行走轮和刮泥板，其特征是：所述刮泥板至少有两块，所述行走轮至少有三个，所述行走轮位于沉降池池边的圆形轨道上，所述行走轮和刮泥板均安装在环形转齿轮上，所述环形转齿轮与由电机带动的主动齿轮啮合连接;所述刮泥板垂直池底的锥面并且高端在前，低端在后，所述刮泥板上端连接朝前倾斜的挡泥板，所述刮泥板和挡泥板上设有若干滤水孔;在所有所述刮泥板中，刮泥板的下端离沉降池池底的锥面距离依次减小，直至最后一块与沉降池池底的锥面接触。本实用新型刮除效率更高，还可防止泛起的污泥重新扩散到水中。
权利要求书

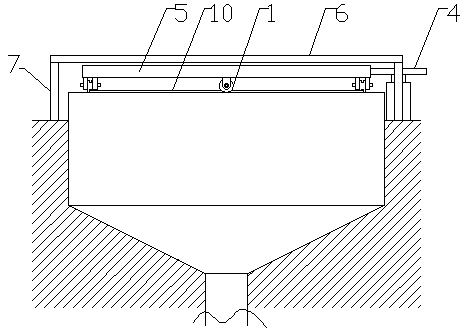

1.一种污水处理沉降池用刮泥机，包括行走轮(1)和刮泥板(2)，其特征是：所述刮泥板(2)至少有两块，所述行走轮(1)至少有三个，所述行走轮(1)位于沉降池池边的圆形轨道(10)上，所述行走轮(1)和刮泥板(2)均安装在环形转齿轮(5)上，所述环形转齿轮(5)与由电机带动的主动齿轮(4)啮合连接;所述刮泥板(2)垂直池底的锥面并且高端在前，低端在后，所述刮泥板(2)上端连接朝前倾斜的挡泥板(3)，所述刮泥板(2)和挡泥板(3)上设有若干滤水孔(8);在所有所述刮泥板(2)中，刮泥板(2)的下端离沉降池池底的锥面的距离依次减小，直至最后一块与沉降池池底的锥面接触。
2.根据权利要求1所述的污水处理沉降池用刮泥机，其特征是，所述环形转齿轮(5)上方设有环形平台(6)，所述环形平台(6)通过栏杆(7)固定在池边上。
3.根据权利要求1所述的污水处理沉降池用刮泥机，其特征是，所有所述刮泥板(2)的低端通过圆环(9)固定在一起。
说明书
一种污水处理沉降池用刮泥机
技术领域
本实用新型涉及污水处理设施领域，特别涉及一种污水处理沉降池用刮泥机。
背景技术
沉降池是污水处理过程中，应用沉淀作用去除水中悬浮物的一种构筑物，它利用水的自然沉淀或混凝沉淀的作用来除去水中的悬浮物，悬浮物成降到池底成为污泥，应此在除去污泥过程中需要用刮泥机将池底的污泥刮到一个专门的地方一起清除掉，沉淀池有多种，例如方形的，对于圆形的沉降池，它的底部是圆锥形的，它的刮泥机的运行是通过电机驱动行走轮，行走轮带动工作桥围绕池子中心转动，工作桥带动刮泥板，将污泥池锥型底部的周边污泥不断送到池底中心。由于只有一个工作桥，因此也就只有一块刮泥板，如果池底的污泥较厚，则那么刮起污泥来就很费劲，同时污泥被刮起后，有一部分又会溶解到水里，降低了沉降效果和刮泥效果。
发明内容
本实用新型为了弥补现有技术的缺陷，提供了一种省事、高效的污水处理沉降池用刮泥机。
本实用新型是通过如下技术方案实现的：
一种污水处理沉降池用刮泥机，包括行走轮和刮泥板，其特征是：所述刮泥板至少有两块，所述行走轮至少有三个，所述行走轮位于沉降池池边的圆形轨道上，所述行走轮和刮泥板均安装在环形转齿轮上，所述环形转齿轮与由电机带动的主动齿轮啮合连接;所述刮泥板垂直池底的锥面并且高端在前，低端在后，所述刮泥板上端连接朝前倾斜的挡泥板，所述刮泥板和挡泥板上设有若干滤水孔;在所有所述刮泥板中，刮泥板的下端离沉降池池底的锥面距离依次减小，直至最后一块与沉降池池底的锥面接触。
所述环形转齿轮上方设有环形平台，所述环形平台通过栏杆固定在池边上。
所有所述刮泥板的低端通过圆环固定在一起。
本实用新型的有益效果是：
本实用新型由于分层次设置了若干块刮泥板，它们的下端与成浆池池底的距离依次减小，工作时对厚厚的污泥分层刮除，减小了阻力，刮除效率更高，同时将刮泥板设置成前高端、后低端的样子，并且在其上端加装了倾斜的挡泥板，使得刮起来的污泥向池底中心集中更快，泛起的污泥也被挡泥板挡住，基本不会重新扩散到水中。
