申请日2018.04.11
公开(公告)日2018.12.28
IPC分类号C02F9/14
摘要
本实用新型公开了一种环境保护用城镇污水处理设备，其结构包括注入口、混凝板、处理设备、风机、底板、放置支架、抽吸泵、控制箱、排气管、镶嵌环、控制阀、水管、工作台，注入口安装于处理设备上端，处理设备设于风机的左侧，本实用新型一种环境保护用城镇污水处理设备，通过氧化剂进行氧化，在利用其中的碳棒进行吸收一些气味色素，然后在流入氧化反应二室进行第二次氧化，然后在流入过滤室利用过滤网把一些未分解的杂质进行过滤，然后在流入沉淀室中，让一些污泥沉淀下来，最后在流入消毒室，利用消毒器进行消毒，最后在利用抽吸泵把处理完的水抽取出来，通过多个过程进行处理污水，处理效果显著，排出的水不会对环境产生坏的影响。
权利要求书

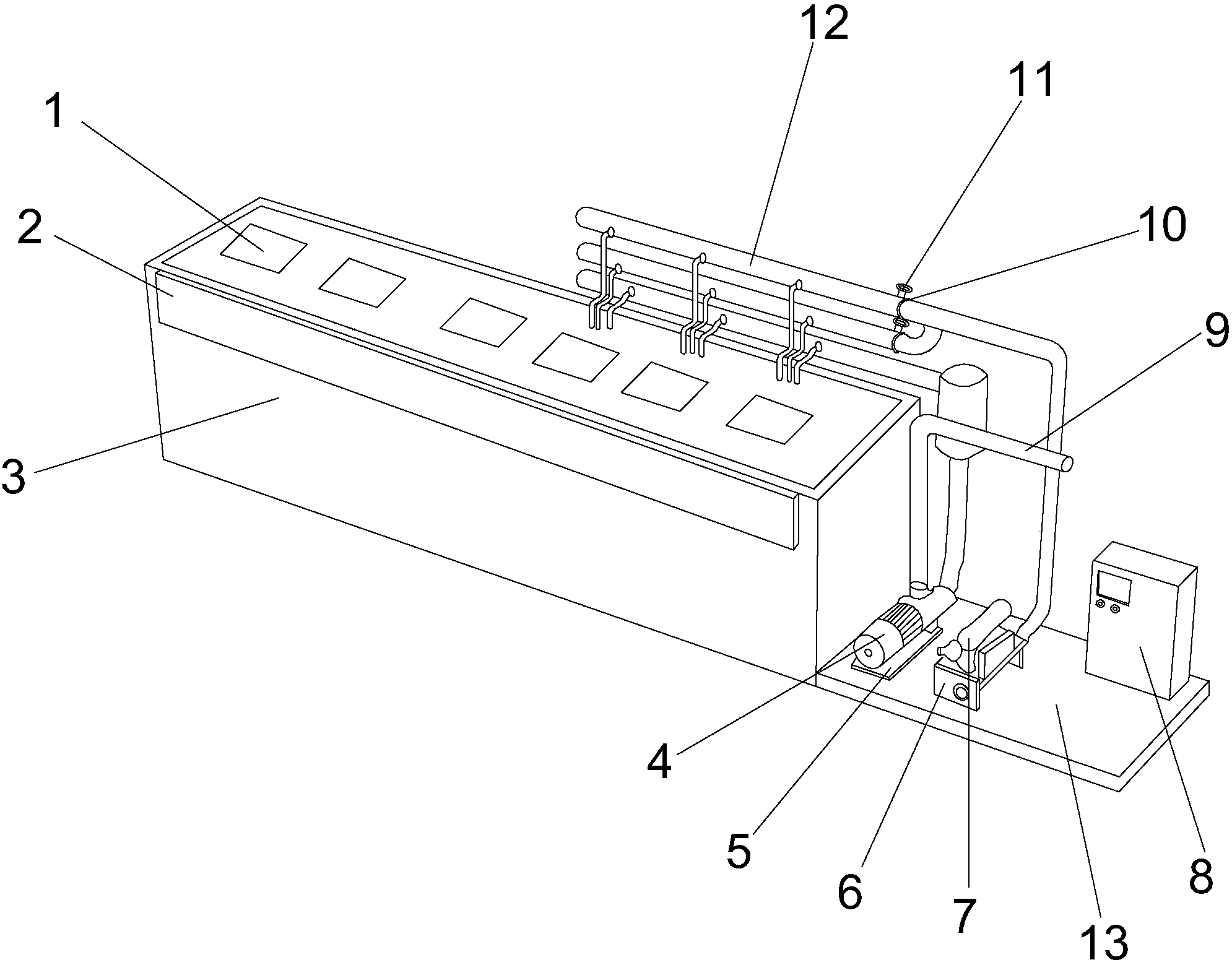

1.一种环境保护用城镇污水处理设备，其特征在于：其结构包括注入口(1)、混凝板(2)、处理设备(3)、风机(4)、底板(5)、放置支架(6)、抽吸泵(7)、控制箱(8)、排气管(9)、镶嵌环(10)、控制阀(11)、水管(12)、工作台(13)，所述注入口(1)安装于处理设备(3)上端，所述处理设备(3)设于风机(4)的左侧，所述底板(5)安装于工作台(13)上，所述放置支架(6)与工作台(13)相连接，所述抽吸泵(7)安装于放置支架(6)上，所述控制箱(8)位于抽吸泵(7)的右侧，所述排气管(9)与风机(4)相连接，所述镶嵌环(10)安装于水管(12)上，所述控制阀(11)嵌入安装于水管(12)上，所述工作台(13)的左侧与处理设备(3)的右侧相连接，所述处理设备(3)包括壳体(301)、生化池(302)、氧化反应一室(303)、碳棒(304)、氧化反应二室(305)、过滤网(306)、过滤室(307)、塑料管(308)、沉淀室(309)、消毒室(310)、消毒器(311)、溢流挡板(312)、氧化剂(313)，所述壳体(301)与溢流挡板(312)相连接，所述生化池(302)与壳体(301)相连接，所述氧化反应一室(303)设于生化池(302)的右侧，所述碳棒(304)安装于氧化反应一室(303)内部，所述氧化反应二室(305)与溢流挡板(312)相连接，所述过滤网(306)安装于过滤室(307)内部，所述塑料管(308)贯穿于溢流挡板(312)，所述沉淀室(309)位于过滤室(307)的右侧，所述消毒室(310)位于壳体(301)的内部，所述消毒器(311)的上端与壳体(301)的下端相连接，所述溢流挡板(312)设于氧化反应二室(305)的右侧，所述氧化剂(313)设于氧化反应二室(305)的内部。
2.根据权利要求1所述的一种环境保护用城镇污水处理设备，其特征在于：所述混凝板(2)与处理设备(3)为一体化结构。
3.根据权利要求1所述的一种环境保护用城镇污水处理设备，其特征在于：所述风机(4)的下端与底板(5)的上端相焊接。
4.根据权利要求1所述的一种环境保护用城镇污水处理设备，其特征在于：所述壳体(301)与工作台(13)相连接。
5.根据权利要求1所述的一种环境保护用城镇污水处理设备，其特征在于：所述排气管(9)为圆柱形结构，直径为10cm。
说明书
一种环境保护用城镇污水处理设备
技术领域
本实用新型是一种环境保护用城镇污水处理设备，属于污水处理技术领域。
背景技术
在可用水资源日益枯竭的情势下，对污水进行回收再利用愈发重要起来，根据相关数据显示，我国污水处理水平的比例中，城市占78%、建制镇占15%、村庄占6%，考虑到建制镇很大一部分是县城的城关镇，如果统计真正的建制镇则污水处理水平只占了不到10%，乡镇污水收集管网设计不完善，建设滞后，大部分镇区和农村都是雨污合流，沿沟渠排放，污水收集率低，乡镇污水一般由镇政府编制管理，设有污水管理员，负责日常工作，但由于站点分布较散，非专业管理员缺乏运管经验，管理不规范，政府所制定的长效管理机制不能有效落实，由于缺乏运行管理的专业人员，致使出水水质很难达标，设施维护水平较低，不及时维修维护易造成设备过快损坏、过早报废，致使前期建设投入和预期成效付诸东流。
现有技术公开了申请号为：CN201520277124.4 的一种环境保护用城镇污水处理设备，包括依次连接的调节池、除杂池、缺氧池、反应池、污泥池和清水池，调节池底面为斜面，除杂池内部且位于所述接水管管口下方设有格栅、滤网和旋转装置;反应池内设有MBR膜生物反应器，MBR膜生物反应器通过自吸泵与清水池连接，污泥池底部设有通过管道将污泥抽入缺氧池的污泥提升泵，但是该现有技术污水处理效果较差，排放出去对环境会产生不好的影响。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种环境保护用城镇污水处理设备，以解决的现有技术污水处理效果较差，排放出去对环境会产生不好的影响的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种环境保护用城镇污水处理设备，其结构包括注入口、混凝板、处理设备、风机、底板、放置支架、抽吸泵、控制箱、排气管、镶嵌环、控制阀、水管、工作台，所述注入口安装于处理设备上端，所述处理设备设于风机的左侧，所述底板安装于工作台上，所述放置支架与工作台相连接，所述抽吸泵安装于放置支架上，所述控制箱位于抽吸泵的右侧，所述排气管与风机相连接，所述镶嵌环安装于水管上，所述控制阀嵌入安装于水管上，所述工作台的左侧与处理设备的右侧相连接，所述处理设备包括壳体、生化池、氧化反应一室、碳棒、氧化反应二室、过滤网、过滤室、塑料管、沉淀室、消毒室、消毒器、溢流挡板、氧化剂，所述壳体与溢流挡板相连接，所述生化池与壳体相连接，所述氧化反应一室设于生化池的右侧，所述碳棒安装于氧化反应一室内部，所述氧化反应二室与溢流挡板相连接，所述过滤网安装于过滤室内部，所述塑料管贯穿于溢流挡板，所述沉淀室位于过滤室的右侧，所述消毒室位于壳体的内部，所述消毒器的上端与壳体的下端相连接，所述溢流挡板设于氧化反应二室的右侧，所述氧化剂设于氧化反应二室的内部。
进一步地，所述混凝板与处理设备为一体化结构。
进一步地，所述风机的下端与底板的上端相焊接。
进一步地，所述壳体与工作台相连接。
进一步地，所述排气管为圆柱形结构，直径为10cm。
进一步地，所述水管由合成塑料制成，硬度高，不易破裂。
进一步地，所述溢流挡板由合金铁制成，密度高不易渗透。
有益效果
本实用新型一种环境保护用城镇污水处理设备，结构上设有处理设备，当污水从注入口流入到生化池，通过生化池把一些较大的杂物进行分解，然后在流入氧化反应一室，通过氧化剂进行氧化，在利用其中的碳棒进行吸收一些气味色素，然后在流入氧化反应二室进行第二次氧化，然后在流入过滤室利用过滤网把一些未分解的杂质进行过滤，然后在流入沉淀室中，让一些污泥沉淀下来，最后在流入消毒室，利用消毒器进行消毒，最后在利用抽吸泵把处理完的水抽取出来，通过多个过程进行处理污水，处理效果显著，排出的水不会对环境产生坏的影响。
