新型旋转式工业污水处理设备

发布时间:2019-1-17 13:38:26  中国污水处理工程网

  申请日2018.04.10

  公开(公告)日2018.12.07

  IPC分类号B01F7/18; C02F1/00

  摘要

  本实用新型公开了一种旋转式工业污水处理设备,其结构包括给药管、进药口、进药管、盖体、盖子防护边、进污连接管、进污口、处理机体、支撑杆、支撑底板、储药箱、把手、指示灯、吊环,给药管前端安装于进药口正前方,进药口设于进药管正前方,进药管底部安装于盖体顶部外表面后侧,盖体下表面与盖子防护边顶部相连接,在结构上设有处理机体,然后电机带动转轴和轴承相配合,然后带动减速齿轮和转轴相配合,转轴带动齿轮转动,齿轮和带动齿轮相配合,带动齿轮转动带动带动转轴转动,然后带动转轴带动波轮运动,波轮做反复运动,对其污水和处理药进行充分的搅拌,用波轮代替搅拌桨,提高处理器的使用寿命。

  权利要求书

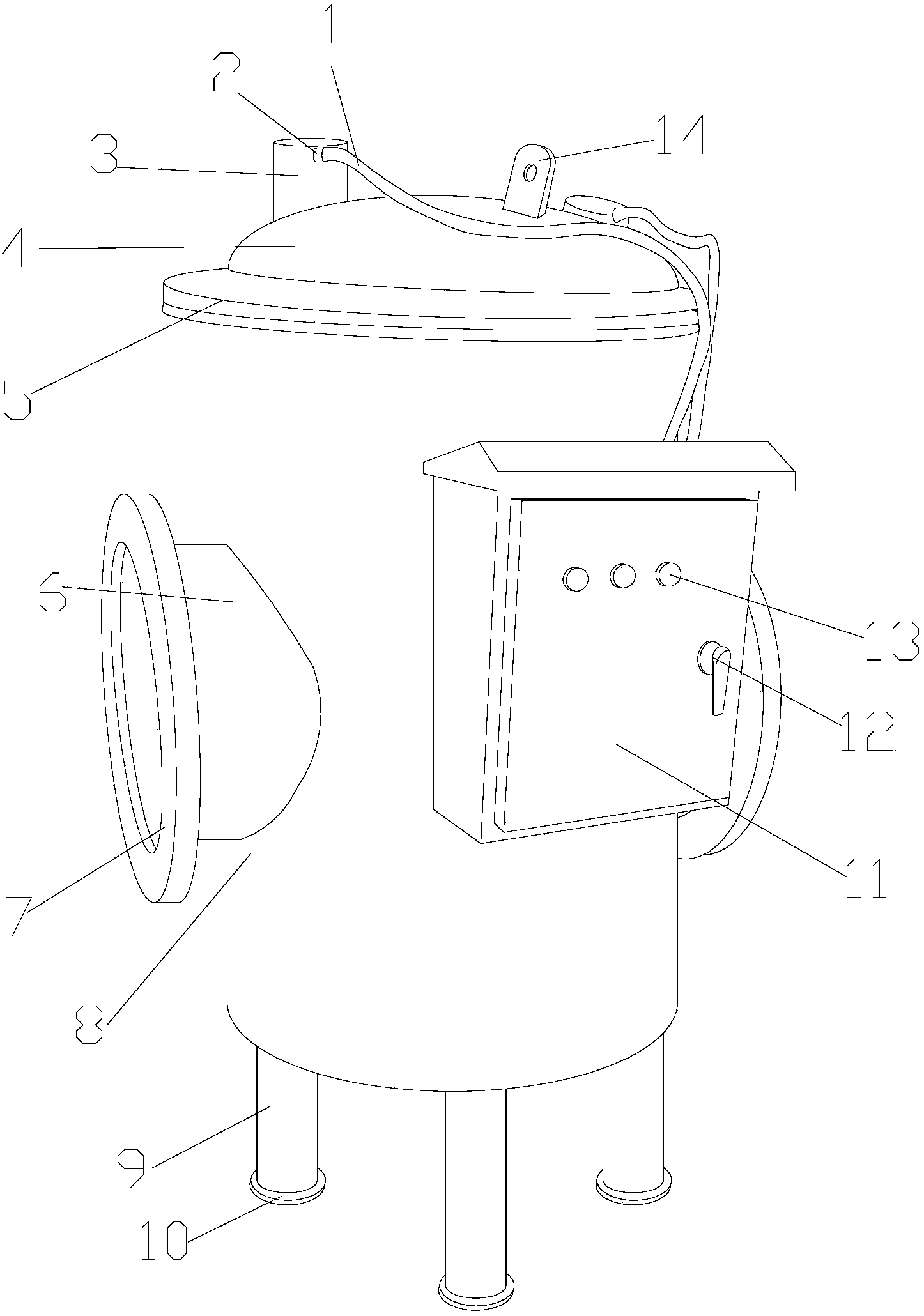

  1.一种旋转式工业污水处理设备,其特征在于:其结构包括给药管(1)、进药口(2)、进药管(3)、盖体(4)、盖子防护边(5)、进污连接管(6)、进污口(7)、处理机体(8)、支撑杆(9)、支撑底板(10)、储药箱(11)、把手(12)、指示灯(13)、吊环(14),所述给药管(1)前端安装于进药口(2)正前方,所述进药口(2)设于进药管(3)正前方,所述进药管(3)底部安装于盖体(4)顶部外表面后侧,所述盖体(4)下表面与盖子防护边(5)顶部相连接,所述盖子防护边(5)下表面与处理机体(8)顶部外表面相贴合,所述进污连接管(6)安装于处理机体(8)左侧面,所述进污口(7)左侧面与进污连接管(6)左侧面相贴合,所述处理机体(8)底部与支撑杆(9)顶部外表面相焊接,所述支撑底板(10)顶部外表面与支撑杆(9)底部相连接,所述储药箱(11)安装于处理机体(8)正前方,所述把手(12)设于储药箱(11)正前方右侧,所述指示灯(13)安装于储药箱(11)正前方上端,所述处理机体(8)包括处理室(801)、固定板(802)、轴承(803)、滚珠(804)、齿轮(805)、减速齿轮(806)、转轴(807)、外壳(808)、电机(809)、带动齿轮(810)、带动转轴(811)、波轮(812),所述处理室(801)安装于外壳(808)内侧,所述固定板(802)位于处理室(801)正下方并与波轮(812)底部相贴合,所述轴承(803)设于固定板(802)左侧下方,所述滚珠(804)安装于轴承(803)内侧两端并与转轴(807)相贴合,所述齿轮(805)位于带动齿轮(810)左侧并相啮合,所述减速齿轮(806)设于齿轮(805)正下方,所述转轴(807)贯穿安装于减速齿轮(806)内,所述电机(809)顶部与转轴(807)相连接,所述带动齿轮(810)位于固定板(802)下方,所述带动转轴(811)贯穿安装于带动齿轮(810)内,所述波轮(812)安装于处理室(801)顶部。

  2.根据权利要求1所述的一种旋转式工业污水处理设备,其特征在于:所述支撑杆(9)为圆柱体结构并且直径为0.3m。

  3.根据权利要求1所述的一种旋转式工业污水处理设备,其特征在于:所述外壳(808)与进污连接管(6)相贴合。

  4.根据权利要求1所述的一种旋转式工业污水处理设备,其特征在于:所述盖体(4)位于处理机体(8)正上方。

  5.根据权利要求1所述的一种旋转式工业污水处理设备,其特征在于:所述吊环(14)底部与盖体(4)顶部外表面右侧相焊接。

  说明书

  一种旋转式工业污水处理设备

  技术领域

  本实用新型是一种旋转式工业污水处理设备,属于污水处理设备技术领域。

  背景技术

  污水处理设备,是一种能有效处理城区的生活污水,工业废水等的工业设备,避免污水及污染物直接流入水域,对改善生态环境、提升城市品位和促进经济发展具有重要意义。

  现有技术公开了申请号为:CN201620081212.1的一种工业污水处理设备包括进水口、通水管道、U型抽水管、消毒装置、分隔筛网和筒体支柱,所述进水口左侧与初沉暴晒池固定连接,且初沉暴晒池下侧设置有固定底座,所述通水管道左侧与接触氧化池固定连接,且接触氧化池前侧设置有接触氧化池控制器和接触氧化池显示屏,所述U型抽水管通过二沉缓冲池与第一级过滤机固定连接,所述消毒装置通过第二级过滤机与净化筒固定连接,且净化筒左侧安装有出水口,所述分隔筛网下侧设置有污泥池,但是该现有技术在进行污水处理时,一般采用搅拌桨进行搅拌,搅拌桨直接接触污水,污水内存在着大量的掺杂物,容易导致搅拌桨损坏。

  实用新型内容

  针对现有技术存在的不足,本实用新型目的是提供一种旋转式工业污水处理设备,以解决现有的进行污水处理时,一般采用搅拌桨进行搅拌,搅拌桨直接接触污水,污水内存在着大量的掺杂物,容易导致搅拌桨损坏问题。

  为了实现上述目的,本实用新型是通过如下的技术方案来实现:一种旋转式工业污水处理设备,其结构包括给药管、进药口、进药管、盖体、盖子防护边、进污连接管、进污口、处理机体、支撑杆、支撑底板、储药箱、把手、指示灯、吊环,所述给药管前端安装于进药口正前方,所述进药口设于进药管正前方,所述进药管底部安装于盖体顶部外表面后侧,所述盖体下表面与盖子防护边顶部相连接,所述盖子防护边下表面与处理机体顶部外表面相贴合,所述进污连接管安装于处理机体左侧面,所述进污口左侧面与进污连接管左侧面相贴合,所述处理机体底部与支撑杆顶部外表面相焊接,所述支撑底板顶部外表面与支撑杆底部相连接,所述储药箱安装于处理机体正前方,所述把手设于储药箱正前方右侧,所述指示灯安装于储药箱正前方上端,所述处理机体包括处理室、固定板、轴承、滚珠、齿轮、减速齿轮、转轴、外壳、电机、带动齿轮、带动转轴、波轮,所述处理室安装于外壳内侧,所述固定板位于处理室正下方并与波轮底部相贴合,所述轴承设于固定板左侧下方,所述滚珠安装于轴承内侧两端并与转轴相贴合,所述齿轮位于带动齿轮左侧并相啮合,所述减速齿轮设于齿轮正下方,所述转轴贯穿安装于减速齿轮内,所述电机顶部与转轴相连接,所述带动齿轮位于固定板下方,所述带动转轴贯穿安装于带动齿轮内,所述波轮安装于处理室顶部。

  进一步地,所述支撑杆为圆柱体结构并且直径为0.3m。

  进一步地,所述外壳与进污连接管相贴合。

  进一步地,所述盖体位于处理机体正上方。

  进一步地,所述吊环底部与盖体顶部外表面右侧相焊接。

  进一步地,所述支撑杆由不锈钢制成使其具有防锈作用。

  进一步地,所述把手由橡胶制成使其具有防滑作用。

  有益效果

  本实用新型一种旋转式工业污水处理设备,在结构上设有处理机体,然后电机带动转轴和轴承相配合,然后带动减速齿轮和转轴相配合,转轴带动齿轮转动,齿轮和带动齿轮相配合,带动齿轮转动带动带动转轴转动,然后带动转轴带动波轮运动,波轮做反复运动,对其污水和处理药进行充分的搅拌,用波轮代替搅拌桨,提高处理器的使用寿命。
