申请日2017.12.25
公开(公告)日2018.08.14
IPC分类号C02F11/04; C02F103/30
摘要
本实用新型公开了一种污水处理用污泥投配装置，包括污泥浓缩池，所述污泥浓缩池通过管道与单螺杆泵的吸入室相接通，所述单螺杆泵的排出口通过管道与污泥总管的进泥口相接通，所述污泥分管与橡胶阀的进口相接通，所述橡胶阀的出口连接有消化池，所述橡胶阀上设有压缩空气入口，两个相邻的所述橡胶阀上的压缩空气入口之间通过三通电磁阀相接通，所述三通电磁阀的进气口通过进气分管与进气总管的一端相接通，且所述进气总管连接有空压站。该污泥投配装置克服了其他类型的阀门由于污泥杂质的影响而常关闭不严且不宜频繁启闭的缺点，并同时具有操作简便、严密性好、易于开闭和特别适于实现自控的优点。
权利要求书

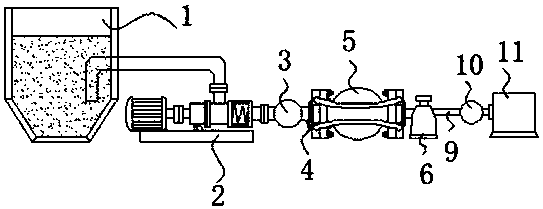

1.一种污水处理用污泥投配装置，包括污泥浓缩池(1)，其特征在于：所述污泥浓缩池(1)通过管道与单螺杆泵(2)的吸入室相接通，所述单螺杆泵(2)的排出口通过管道与污泥总管(3)的进泥口相接通，所述污泥总管(3)右侧水平排列设有四个污泥分管(4)，且每个所述污泥分管(4)与橡胶阀(5)的进口相接通，所述橡胶阀(5)的出口连接有消化池(6)，所述橡胶阀(5)上设有压缩空气入口(7)，两个相邻的所述橡胶阀(5)上的压缩空气入口(7)之间通过三通电磁阀(8)相接通，所述三通电磁阀(8)的进气口通过进气分管(9)与进气总管(10)的一端相接通，且所述进气总管(10)连接有空压站(11)。
2.根据权利要求1所述的一种污水处理用污泥投配装置，其特征在于：所述污泥浓缩池(1)的上部为矩形，且所述污泥浓缩池(1)的下部为等腰倒梯形。
3.根据权利要求1所述的一种污水处理用污泥投配装置，其特征在于：所述单螺杆泵(2)内部设有螺旋推进器。
4.根据权利要求1所述的一种污水处理用污泥投配装置，其特征在于：所述橡胶阀(5)的阀体(12)为铁阀体，且所述阀体(12)的内表面粘接有橡胶层。
5.根据权利要求1所述的一种污水 处理用污泥投配装置，其特征在于：所述进气分管(9)和三通电磁阀(8)均设有三个。
6.根据权利要求1所述的一种污水处理用污泥投配装置，其特征在于：所述橡胶阀(5)的内部设有内套筒(13)，且内套筒(13)的套筒端部密封插接于橡胶阀(5)的端头。
说明书
一种污水处理用污泥投配装置
技术领域
本实用新型属于污水处理技术领域，具体涉及一种污水处理用污泥投配装置。
背景技术
污泥经厌氧消化可以使有机物消化分解，污泥不再腐败;同时通过中温消化，大部分病原菌、蛔虫卵被杀灭并作为有机物被分解。由此，污泥达到稳定、无害，所产生的生物能——沼气还可加以利用。目前，我国中小型污水处理厂一般都不设初沉池，污泥也不进行消化处理。实际上这对污泥的最后处置是不利的。一般经浓缩后的污泥含水率较高，由于污泥介质的特殊性，其计量存在困难，一般为了让达到了计量的目的，操作程序都相当复杂，一般的污泥投配系统会由于污泥杂质的影响而常关闭不严，且具有不宜频繁启闭的缺点，并同时具有操作复杂、严密性差、不便于开闭等缺点，不利于为消化池的运行创造了良好的条件。
实用新型内容
本实用新型的目的在于提供一种污水处理用污泥投配装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理用污泥投配装置，包括污泥浓缩池，所述污泥浓缩池通过管道与单螺杆泵的吸入室相接通，所述单螺杆泵的排出口通过管道与污泥总管的进泥口相接通，所述污泥总管右侧水平排列设有四个污泥分管，且每个所述污泥分管与橡胶阀的进口相接通，所述橡胶阀的出口连接有消化池，所述橡胶阀上设有压缩空气入口，两个相邻的所述橡胶阀上的压缩空气入口之间通过三通电磁阀相接通，所述三通电磁阀的进气口通过进气分管与进气总管的一端相接通，且所述进气总管连接有空压站。
优选的，所述污泥浓缩池的上部为矩形，且所述污泥浓缩池的下部为等腰倒梯形。
优选的，所述单螺杆泵内部设有螺旋推进器。
优选的，所述橡胶阀的阀体为铁阀体，且所述阀体的内表面粘接有橡胶层。
优选的，所述进气分管和三通电磁阀均设有三个。
优选的，所述橡胶阀的内部设有内套筒，且内套筒的套筒端部密封插接于橡胶阀的端头。
本实用新型的技术效果和优点：该污水处理用污泥投配装置，克服了其他类型的阀门由于污泥杂质的影响而常关闭不严且不宜频繁启闭的缺点，并同时具有操作简便、严密性好、易于开闭和特别适于实现自控的优点，结构设计合理，简单实用，便于推广和普及。
